Styczniki mocy AC

Styczniki mocy prądu zmiennego AC to łączniki elektryczne mechanizmowe których styki robocze (prądowe) pracują w obwodach prądu zmiennego i przeznaczone są do włączania lub wyłączania zasilania układów elektrycznych silnoprądowych (układów mocy) . Stycznikiem mocy można załączać i wyłączać urządzenia będące pod obciążeniem, jak na przykład silniki elektryczne, urządzenia dźwigowe, obwody grzejne itp. Styczniki mocy AC przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania np. AC3 i AC4 - łączenie silników klatkowych, czy kategorią użytkowania AC1 - łączenie urządzeń grzejnych i oporowych. Styczniki mocy prądu zmiennego AC mogą występować z cewkami prądu zmiennego AC, z cewkami prądu stałego DC oraz uniwersalnymi cewkami elektronicznymi AC/DC o szerokim zakresie napięciowym. Dlatego nie należy utożsamiać stycznika prądu stałego DC ze stycznikiem prądu zmiennego AC sterowanym cewką zasilaną prądem DC, co jest częstym błędem.

Stycznik LP1K0901ED, 3bieg-3NO, 9A w AC3, 4kW, cewka 48V DC, styki pom. 1NC

Kod produktu:	SCH0200280
Producent:	Schneider Electric
Numer Katalogowy:	LP1K0901ED
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V DC
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

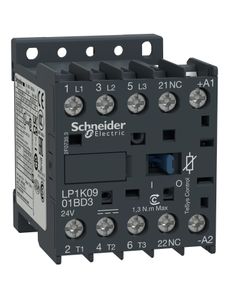

Stycznik LP1K0901BD3, 3bieg-3NO, 9A w AC3, 4kW, cewka 24V DC (dioda tłumiąca), styki pom. 1NC

Kod produktu:	SCH0200283
Producent:	Schneider Electric
Numer Katalogowy:	LP1K0901BD3
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC (dioda tłumiąca)
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

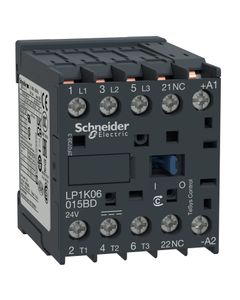

Stycznik LP1K09015BD, 3bieg-3NO, 9A w AC3, 4kW, cewka 24V DC, styki pom. 1NC

Kod produktu:	SCH0200286
Producent:	Schneider Electric
Numer Katalogowy:	LP1K09015BD
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	do lutowania
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

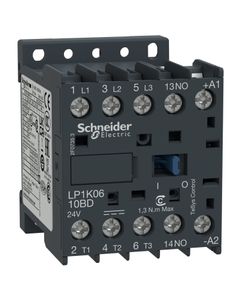

Stycznik LP1K0910BD, 3bieg-3NO, 9A w AC3, 4kW, cewka 24V DC, styki pom. 1NO

Kod produktu:	SCH0200289
Producent:	Schneider Electric
Numer Katalogowy:	LP1K0910BD
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

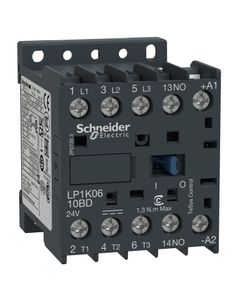

Stycznik LP1K0910ED, 3bieg-3NO, 9A w AC3, 4kW, cewka 48V DC, styki pom. 1NO

Kod produktu:	SCH0200292
Producent:	Schneider Electric
Numer Katalogowy:	LP1K0910ED
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V DC
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

Stycznik LP1K0910JD, 3bieg-3NO, 9A w AC3, 4kW, cewka 12V DC, styki pom. 1NO

Kod produktu:	SCH0200295
Producent:	Schneider Electric
Numer Katalogowy:	LP1K0910JD
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	12V DC
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

Stycznik LP1K0910BD3, 3bieg-3NO, 9A w AC3, 4kW, cewka 24V DC (dioda tłumiąca), styki pom. 1NO

Kod produktu:	SCH0200298
Producent:	Schneider Electric
Numer Katalogowy:	LP1K0910BD3
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC (dioda tłumiąca)
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

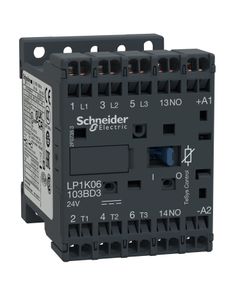

Stycznik LP1K09103BD3, 3bieg-3NO, 9A w AC3, 4kW, cewka 24V DC (dioda tłumiąca), styki pom. 1NO

Kod produktu:	SCH0200301
Producent:	Schneider Electric
Numer Katalogowy:	LP1K09103BD3
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC (dioda tłumiąca)
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski sprężynowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

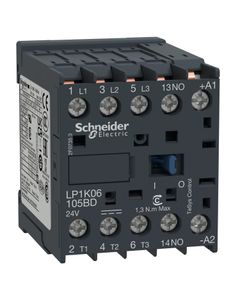

Stycznik LP1K09105BD, 3bieg-3NO, 9A w AC3, 4kW, cewka 24V DC, styki pom. 1NO

Kod produktu:	SCH0200304
Producent:	Schneider Electric
Numer Katalogowy:	LP1K09105BD
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	do lutowania
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

Stycznik LP1K09004BD, 4bieg-4NO, 20A w AC-1, 24V DC

Kod produktu:	SCH0200307
Producent:	Schneider Electric
Numer Katalogowy:	LP1K09004BD
Seria:	LC1K, LP1K, LP4K 4P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 4P
Ilość biegunów:	4
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC
Prąd (AC1):	20A
Styki główne:	4NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com
