Transformatory bez obudowy

Transformatory bez obudowy (otwarte) to najbardziej popularne transformatory ogólnego stosowania dostępne na rynku. Występują jako jednofazowe oraz trójfazowe. Ze względu na zastosowanie mogą być wykonane jako transformatory separacyjne oraz bezpieczeństwa. Separacyjne to takie w których napięcie wyjściowe jest najczęściej równe napięciu wejściowemu. Pomiędzy uzwojeniem pierwotnym a wtórnym posiadają one separację galwaniczną. Transformatory separacyjne stosuje się tam gdzie wymagana jest ochrona porażeniowa przed prądami doziemnymi. Z kolei transformatory bezpieczeństwa posiadają ochronne oddzielenie uzwojenia pierwotnego od wtórnego i przeznaczone są do zasilania obwodów napięciem wtórnym bezpiecznym nie przekraczającym 50V AC. Transformatory bez obudowy wykorzystywane są najczęściej do wbudowywania w instalacjach i urządzeniach elektro-energetycznych lub przemysłowych. Nie mogą być stosowane bez odpowiedniej zabudowy w trudnych warunkach ze względu na niski stopień ochrony IP00. Możemy tutaj wyróżnić serie takie jak: STM, TMM, TUN oraz T3N.

Transformator STM 50 230/24V, 50VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2800400
Producent:	Breve
Numer Katalogowy:	16224-9888
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	0.90kg
Moc:	50VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	24V AC
Stopień ochrony:	IP00
Wymiary:	66x78x77mm

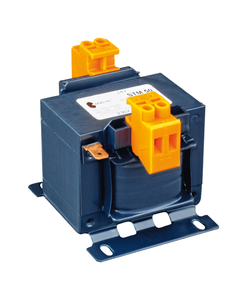

Transformator STM 63 230/24V, 63VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2800420
Producent:	Breve
Numer Katalogowy:	16224-9916
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	1.1kg
Moc:	63VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	24V AC
Stopień ochrony:	IP00
Wymiary:	78x60x80mm

Transformator STM 63 230/230V, 63VA, 1-fazowy, seperacyjny, otwarty IP00

Kod produktu:	BRE2800430
Producent:	Breve
Numer Katalogowy:	16252-9896
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	1.1kg
Moc:	63VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	230V AC
Stopień ochrony:	IP00
Wymiary:	78x60x80mm

Transformator STM 63 400/24V, 63VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2800440
Producent:	Breve
Numer Katalogowy:	16224-9894
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	1.1kg
Moc:	63VA
Montaż:	płyta
Napięcie pierwotne (PRI):	400V AC
Napięcie wtórne (SEC):	24V AC
Stopień ochrony:	IP00
Wymiary:	78x60x80mm

Transformator STM 63 400/230V, 63VA, 1-fazowy, seperacyjny, otwarty IP00

Kod produktu:	BRE2800450
Producent:	Breve
Numer Katalogowy:	16252-9903
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	1.1kg
Moc:	63VA
Montaż:	płyta
Napięcie pierwotne (PRI):	400V AC
Napięcie wtórne (SEC):	230V AC
Stopień ochrony:	IP00
Wymiary:	78x60x80mm

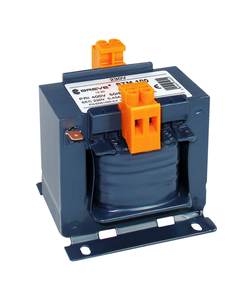

Transformator STM 100 230/24V, 100VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2800470
Producent:	Breve
Numer Katalogowy:	16224-9923
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	1.8kg
Moc:	100VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	24V AC
Stopień ochrony:	IP00
Wymiary:	84x75x95mm

Transformator STM 100 230/230V, 100VA, 1-fazowy, seperacyjny, otwarty IP00

Kod produktu:	BRE2800480
Producent:	Breve
Numer Katalogowy:	16252-9918
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	1.8kg
Moc:	100VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	230V AC
Stopień ochrony:	IP00
Wymiary:	84x75x95mm

Transformator STM 100 400(230)/24V, 100VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2800490
Producent:	Breve
Numer Katalogowy:	16224-9907
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	1.8kg
Moc:	100VA
Montaż:	płyta
Napięcie pierwotne (PRI):	400V AC, 230V AC
Napięcie wtórne (SEC):	24V AC
Stopień ochrony:	IP00
Wymiary:	84x75x95mm

Transformator STM 100 400/230V, 100VA, 1-fazowy, seperacyjny, otwarty IP00

Kod produktu:	BRE2800500
Producent:	Breve
Numer Katalogowy:	16252-9917
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	1.8kg
Moc:	100VA
Montaż:	płyta
Napięcie pierwotne (PRI):	400V AC
Napięcie wtórne (SEC):	230V AC
Stopień ochrony:	IP00
Wymiary:	84x75x95mm

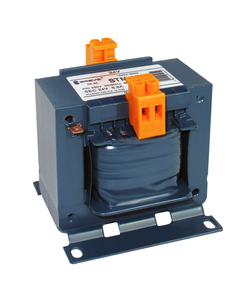

Transformator STM 160 230/24V, 160VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2800520
Producent:	Breve
Numer Katalogowy:	16224-9922
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	2.6kg
Moc:	160VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	24V AC
Stopień ochrony:	IP00
Wymiary:	96x87x114mm
