Przekaźniki półprzewodnikowe

Przekaźniki półprzewodnikowe SSR (od ang. Solid State Relay) to urządzenia załączające mocy, składające się z komponentów elektronicznych. W zastosowaniu są porównywalne do przekaźników elektromagnetycznych, jednak stan stabilny (ang. Solid State) oznacz, że przekaźniki te nie zawierają żadnych elementów ruchomych w obwodzie załączającym obciążenie. Zadaniem przekaźników półprzewodnikowych jest sterowanie obciążeniem prądowym przy użyciu półprzewodnika mocy sterowanego obwodem elektronicznym. Produkty te posiadają doskonałe zabezpieczenie przed zakłóceniami radiowymi i elektromagnetycznymi oraz szerokie możliwości sterowania obciążeniem. Dzięki temu, stosowanie przekaźników półprzewodnikowych zapewnia niezawodność i umożliwia pracę z dużą częstotliwością łączenia, idealnie wpasowują się w działanie aplikacji, w których liczy się szybkość oraz wysoka dokładność procesu technologicznego. Przekaźniki półprzewodnikowe oferują dużo szersze możliwości, jeżeli chodzi o rodzaj sterowania obciążeniem niż tradycyjne przekaźniki elektromagnetyczne czy styczniki. W zależności od budowy, zastosowania czy montażu mogą występować w różnych wersjach, w wersji jednofazowej, trójfazowej, z radiatorem lub bez, do montażu na szynę lub do przykręcania, sterowane AC lub DC itp.

Przekaźnik półprzewodnikowy modułowy 77.01.0.024.8050, 5A wyj. 48-265VAC, ster. 16-32VAC/9.8-32VDC, zał. w zerze

Kod produktu:	FIN0340500
Producent:	Finder
Numer Katalogowy:	77.01.0.024.8050
Seria:	77.01

Dane techniczne

TABELA WYKONAŃ

Producent:	Finder
Seria:	77.01
Typ produktu:	Przekaźnik półprzewodnikowy modułowy
Ilość faz:	1-fazowy
Montaż:	szyna DIN
Napięcie sterowania:	16-32V AC / 9.8-32V DC
Napięcie znamionowe:	230V AC
Prąd obciążenia:	5A
Radiator:	bez radiatora
Rodzaj załączania:	załączanie w zerze
Sterowanie:	sterowanie AC/DC
Wskaźnik zadziałania:	zielony LED
Wymiary WxSxG:	88.5x17.5x56.5mm
Zakres napięcia obciążenia:	48-265V AC

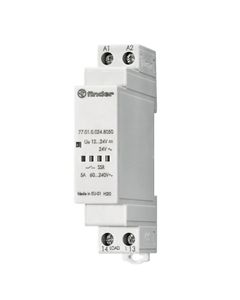

Przekaźnik półprzewodnikowy modułowy 77.01.0.024.8051, 5A wyj. 48-265VAC, ster. 16-32VAC/9.8-32VDC, zał. natychmiastowe...

Kod produktu:	FIN0340510
Producent:	Finder
Numer Katalogowy:	77.01.0.024.8051
Seria:	77.01

Dane techniczne

TABELA WYKONAŃ

Producent:	Finder
Seria:	77.01
Typ produktu:	Przekaźnik półprzewodnikowy modułowy
Ilość faz:	1-fazowy
Montaż:	szyna DIN
Napięcie sterowania:	16-32V AC / 9.8-32V DC
Napięcie znamionowe:	230V AC
Prąd obciążenia:	5A
Radiator:	bez radiatora
Rodzaj załączania:	załączanie natychmiastowe
Sterowanie:	sterowanie AC/DC
Wskaźnik zadziałania:	zielony LED
Wymiary WxSxG:	88.5x17.5x56.5mm
Zakres napięcia obciążenia:	48-265V AC

Przekaźnik półprzewodnikowy modułowy 77.01.8.230.8050, 5A wyj. 48-265VAC, ster. 90-265VAC, zał. w zerze

Kod produktu:	FIN0340520
Producent:	Finder
Numer Katalogowy:	77.01.8.230.8050
Seria:	77.01

Dane techniczne

TABELA WYKONAŃ

Producent:	Finder
Seria:	77.01
Typ produktu:	Przekaźnik półprzewodnikowy modułowy
Ilość faz:	1-fazowy
Montaż:	szyna DIN
Napięcie sterowania:	90-265V AC
Napięcie znamionowe:	230V AC
Prąd obciążenia:	5A
Radiator:	bez radiatora
Rodzaj załączania:	załączanie w zerze
Sterowanie:	sterowanie AC
Wskaźnik zadziałania:	zielony LED
Wymiary WxSxG:	88.5x17.5x56.5mm
Zakres napięcia obciążenia:	48-265V AC

Przekaźnik półprzewodnikowy modułowy 77.01.8.230.8051, 5A wyj. 48-265VAC, ster. 90-265VAC, zał. natychmiastowe

Kod produktu:	FIN0340530
Producent:	Finder
Numer Katalogowy:	77.01.8.230.8051
Seria:	77.01

Dane techniczne

TABELA WYKONAŃ

Producent:	Finder
Seria:	77.01
Typ produktu:	Przekaźnik półprzewodnikowy modułowy
Ilość faz:	1-fazowy
Montaż:	szyna DIN
Napięcie sterowania:	90-265V AC
Napięcie znamionowe:	230V AC
Prąd obciążenia:	5A
Radiator:	bez radiatora
Rodzaj załączania:	załączanie natychmiastowe
Sterowanie:	sterowanie AC
Wskaźnik zadziałania:	zielony LED
Wymiary WxSxG:	88.5x17.5x56.5mm
Zakres napięcia obciążenia:	48-265V AC

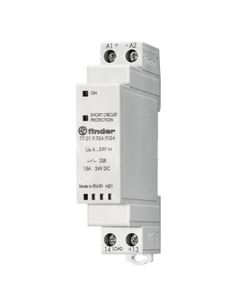

Przekaźnik półprzewodnikowy modułowy 77.01.9.024.9024, 15A wyj. 16-32VDC, ster. 4-36VDC, załączający w DC

Kod produktu:	FIN0340535
Producent:	Finder
Numer Katalogowy:	77.01.9.024.9024
Seria:	77.01

Dane techniczne

TABELA WYKONAŃ

Producent:	Finder
Seria:	77.01
Typ produktu:	Przekaźnik półprzewodnikowy modułowy
Ilość faz:	1-fazowy
Montaż:	szyna DIN
Napięcie sterowania:	4-36V DC
Napięcie znamionowe:	24V DC
Prąd obciążenia:	15A
Radiator:	bez radiatora
Rodzaj załączania:	załączający w DC
Sterowanie:	sterowanie DC
Wskaźnik zadziałania:	zielony LED, czerwony LED
Wymiary WxSxG:	88.5x17.5x56.5mm
Zakres napięcia obciążenia:	16-32V DC

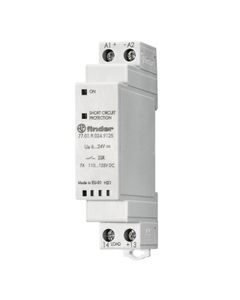

Przekaźnik półprzewodnikowy modułowy 77.01.9.024.9125, 7A wyj. 43-140VDC, ster. 4-36VDC, załączający w DC

Kod produktu:	FIN0340540
Producent:	Finder
Numer Katalogowy:	77.01.9.024.9125
Seria:	77.01

Dane techniczne

TABELA WYKONAŃ

Producent:	Finder
Seria:	77.01
Typ produktu:	Przekaźnik półprzewodnikowy modułowy
Ilość faz:	1-fazowy
Montaż:	szyna DIN
Napięcie sterowania:	4-36V DC
Napięcie znamionowe:	125V DC
Prąd obciążenia:	7A
Radiator:	bez radiatora
Rodzaj załączania:	załączający w DC
Sterowanie:	sterowanie DC
Wskaźnik zadziałania:	zielony LED, czerwony LED
Wymiary WxSxG:	88.5x17.5x56.5mm
Zakres napięcia obciążenia:	43-140V DC

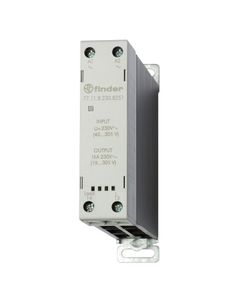

Przekaźnik półprzewodnikowy 77.11.8.230.8250, 15A wyj. 19-305V AC, ster. 40-305V AC, zał. w zerze, na szynę DIN

Kod produktu:	FIN0340550
Producent:	Finder
Numer Katalogowy:	77.11.8.230.8250
Seria:	77.11

Dane techniczne

TABELA WYKONAŃ

Producent:	Finder
Seria:	77.11
Typ produktu:	Przekaźnik półprzewodnikowy
Ilość faz:	1-fazowy
Montaż:	szyna DIN/panel
Napięcie sterowania:	40-305V AC
Napięcie znamionowe:	230V AC
Prąd obciążenia:	15A
Radiator:	z radiatorem
Rodzaj załączania:	załączanie w zerze
Sterowanie:	sterowanie AC
Wskaźnik zadziałania:	zielony LED
Wymiary WxSxG:	104,5x22,5x120,3mm
Zakres napięcia obciążenia:	19-305V AC

Przekaźnik półprzewodnikowy 77.11.8.230.8251, 15A wyj. 19-305V AC, ster. 40-305V AC, zał. natychmiastowe, na szynę DIN...

Kod produktu:	FIN0340560
Producent:	Finder
Numer Katalogowy:	77.11.8.230.8251
Seria:	77.11

Dane techniczne

TABELA WYKONAŃ

Producent:	Finder
Seria:	77.11
Typ produktu:	Przekaźnik półprzewodnikowy
Ilość faz:	1-fazowy
Montaż:	szyna DIN/panel
Napięcie sterowania:	40-305V AC
Napięcie znamionowe:	230V AC
Prąd obciążenia:	15A
Radiator:	z radiatorem
Rodzaj załączania:	załączanie natychmiastowe
Sterowanie:	sterowanie AC
Wskaźnik zadziałania:	zielony LED
Wymiary WxSxG:	104,5x22,5x120,3mm
Zakres napięcia obciążenia:	19-305V AC

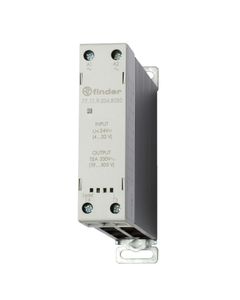

Przekaźnik półprzewodnikowy 77.11.9.024.8250, 15A wyj. 19-305V AC, ster. 4-32V DC, zał. w zerze, na szynę DIN

Kod produktu:	FIN0340570
Producent:	Finder
Numer Katalogowy:	77.11.9.024.8250
Seria:	77.11

Dane techniczne

TABELA WYKONAŃ

Producent:	Finder
Seria:	77.11
Typ produktu:	Przekaźnik półprzewodnikowy
Ilość faz:	1-fazowy
Montaż:	szyna DIN/panel
Napięcie sterowania:	4-32V DC
Napięcie znamionowe:	230V AC
Prąd obciążenia:	15A
Radiator:	z radiatorem
Rodzaj załączania:	załączanie w zerze
Sterowanie:	sterowanie DC
Wskaźnik zadziałania:	zielony LED
Wymiary WxSxG:	104,5x22,5x120,3mm
Zakres napięcia obciążenia:	19-305V AC

Przekaźnik półprzewodnikowy 77.11.9.024.8251, 15A wyj. 19-305V AC, ster. 4-32V DC, zał. natychmiastowe, na szynę DIN...

Kod produktu:	FIN0340580
Producent:	Finder
Numer Katalogowy:	77.11.9.024.8251
Seria:	77.11

Dane techniczne

TABELA WYKONAŃ

Producent:	Finder
Seria:	77.11
Typ produktu:	Przekaźnik półprzewodnikowy
Ilość faz:	1-fazowy
Montaż:	szyna DIN/panel
Napięcie sterowania:	4-32V DC
Napięcie znamionowe:	230V AC
Prąd obciążenia:	15A
Radiator:	z radiatorem
Rodzaj załączania:	załączanie natychmiastowe
Sterowanie:	sterowanie DC
Wskaźnik zadziałania:	zielony LED
Wymiary WxSxG:	104,5x22,5x120,3mm
Zakres napięcia obciążenia:	19-305V AC
