Transformatory bez obudowy

Transformatory bez obudowy (otwarte) to najbardziej popularne transformatory ogólnego stosowania dostępne na rynku. Występują jako jednofazowe oraz trójfazowe. Ze względu na zastosowanie mogą być wykonane jako transformatory separacyjne oraz bezpieczeństwa. Separacyjne to takie w których napięcie wyjściowe jest najczęściej równe napięciu wejściowemu. Pomiędzy uzwojeniem pierwotnym a wtórnym posiadają one separację galwaniczną. Transformatory separacyjne stosuje się tam gdzie wymagana jest ochrona porażeniowa przed prądami doziemnymi. Z kolei transformatory bezpieczeństwa posiadają ochronne oddzielenie uzwojenia pierwotnego od wtórnego i przeznaczone są do zasilania obwodów napięciem wtórnym bezpiecznym nie przekraczającym 50V AC. Transformatory bez obudowy wykorzystywane są najczęściej do wbudowywania w instalacjach i urządzeniach elektro-energetycznych lub przemysłowych. Nie mogą być stosowane bez odpowiedniej zabudowy w trudnych warunkach ze względu na niski stopień ochrony IP00. Możemy tutaj wyróżnić serie takie jak: STM, TMM, TUN oraz T3N.

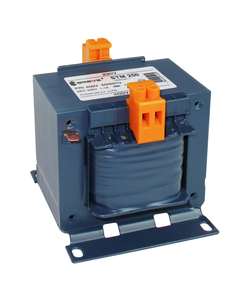

Transformator STM 250 400/230V, 250VA, 1-fazowy, seperacyjny, otwarty IP00

Kod produktu:	BRE2800630
Producent:	Breve
Numer Katalogowy:	16252-9911
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	3.2kg
Moc:	250VA
Montaż:	płyta
Napięcie pierwotne (PRI):	400V AC
Napięcie wtórne (SEC):	230V AC
Stopień ochrony:	IP00
Wymiary:	96x100x114mm

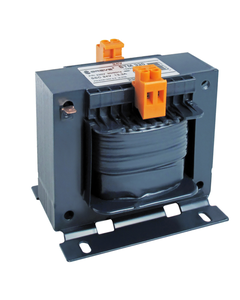

Transformator STM 320 230/24V, 320VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2800640
Producent:	Breve
Numer Katalogowy:	16224-9919
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	3.7kg
Moc:	320VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	24V AC
Stopień ochrony:	IP00
Wymiary:	120x88x125mm

Transformator STM 320 230/230V, 320VA, 1-fazowy, seperacyjny, otwarty IP00

Kod produktu:	BRE2800650
Producent:	Breve
Numer Katalogowy:	16252-9910
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	3.7kg
Moc:	320VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	230V AC
Stopień ochrony:	IP00
Wymiary:	120x88x125mm

Transformator STM 320 400/230V, 320VA, 1-fazowy, seperacyjny, otwarty IP00

Kod produktu:	BRE2800660
Producent:	Breve
Numer Katalogowy:	16252-9909
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	3.7kg
Moc:	320VA
Montaż:	płyta
Napięcie pierwotne (PRI):	400V AC
Napięcie wtórne (SEC):	230V AC
Stopień ochrony:	IP00
Wymiary:	120x88x125mm

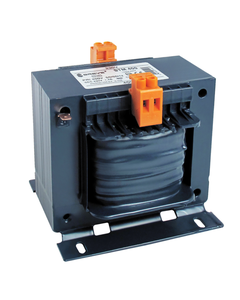

Transformator STM 400 230/24V, 400VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2800670
Producent:	Breve
Numer Katalogowy:	16224-9918
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	4.6kg
Moc:	400VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	24V AC
Stopień ochrony:	IP00
Wymiary:	120x103x125mm

Transformator STM 400 230/230V, 400VA, 1-fazowy, seperacyjny, otwarty IP00

Kod produktu:	BRE2800680
Producent:	Breve
Numer Katalogowy:	16252-9908
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	4.6kg
Moc:	400VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	230V AC
Stopień ochrony:	IP00
Wymiary:	120x103x125mm

Transformator STM 400 400/230V, 400VA, 1-fazowy, seperacyjny, otwarty IP00

Kod produktu:	BRE2800690
Producent:	Breve
Numer Katalogowy:	16252-9907
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	4.6kg
Moc:	400VA
Montaż:	płyta
Napięcie pierwotne (PRI):	400V AC
Napięcie wtórne (SEC):	230V AC
Stopień ochrony:	IP00
Wymiary:	120x103x125mm

Transformator STM 500 230/24V, 500VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2800700
Producent:	Breve
Numer Katalogowy:	16224-9893
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	6.2kg
Moc:	500VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	24V AC
Stopień ochrony:	IP00
Wymiary:	120x120x125mm

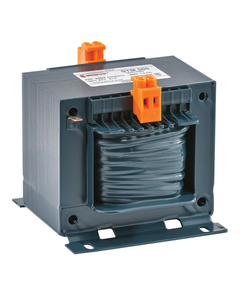

Transformator STM 500 400/230V, 500VA, 1-fazowy, seperacyjny, otwarty IP00

Kod produktu:	BRE2800710
Producent:	Breve
Numer Katalogowy:	16252-9898
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	6.2kg
Moc:	500VA
Montaż:	płyta
Napięcie pierwotne (PRI):	400V AC
Napięcie wtórne (SEC):	230V AC
Stopień ochrony:	IP00
Wymiary:	120x120x125mm

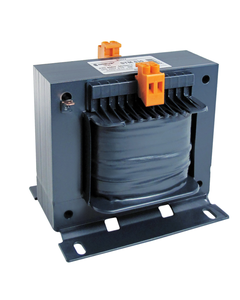

Transformator STM 630 230/24V, 630VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2800720
Producent:	Breve
Numer Katalogowy:	16224-9908
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	8.3kg
Moc:	630VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	24V AC
Stopień ochrony:	IP00
Wymiary:	150x120x155mm
