Transformatory bez obudowy

Transformatory bez obudowy (otwarte) to najbardziej popularne transformatory ogólnego stosowania dostępne na rynku. Występują jako jednofazowe oraz trójfazowe. Ze względu na zastosowanie mogą być wykonane jako transformatory separacyjne oraz bezpieczeństwa. Separacyjne to takie w których napięcie wyjściowe jest najczęściej równe napięciu wejściowemu. Pomiędzy uzwojeniem pierwotnym a wtórnym posiadają one separację galwaniczną. Transformatory separacyjne stosuje się tam gdzie wymagana jest ochrona porażeniowa przed prądami doziemnymi. Z kolei transformatory bezpieczeństwa posiadają ochronne oddzielenie uzwojenia pierwotnego od wtórnego i przeznaczone są do zasilania obwodów napięciem wtórnym bezpiecznym nie przekraczającym 50V AC. Transformatory bez obudowy wykorzystywane są najczęściej do wbudowywania w instalacjach i urządzeniach elektro-energetycznych lub przemysłowych. Nie mogą być stosowane bez odpowiedniej zabudowy w trudnych warunkach ze względu na niski stopień ochrony IP00. Możemy tutaj wyróżnić serie takie jak: STM, TMM, TUN oraz T3N.

Transformator STM 160 230/230V, 160VA, 1-fazowy, seperacyjny, otwarty IP00

Kod produktu:	BRE2800530
Producent:	Breve
Numer Katalogowy:	16252-9916
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	2.6kg
Moc:	160VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	230V AC
Stopień ochrony:	IP00
Wymiary:	96x87x114mm

Transformator STM 160 400/230V, 160VA, 1-fazowy, seperacyjny, otwarty IP00

Kod produktu:	BRE2800540
Producent:	Breve
Numer Katalogowy:	16252-9915
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	2.6kg
Moc:	160VA
Montaż:	płyta
Napięcie pierwotne (PRI):	400V AC
Napięcie wtórne (SEC):	230V AC
Stopień ochrony:	IP00
Wymiary:	96x87x114mm

Transformator STM 200 230/24V, 200VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2800550
Producent:	Breve
Numer Katalogowy:	16224-9921
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	2.8kg
Moc:	200VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	24V AC
Stopień ochrony:	IP00
Wymiary:	96x87x114mm

Transformator STM 200 230/230V, 200VA, 1-fazowy, seperacyjny, otwarty IP00

Kod produktu:	BRE2800560
Producent:	Breve
Numer Katalogowy:	16252-9914
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	2.8kg
Moc:	200VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	230V AC
Stopień ochrony:	IP00
Wymiary:	96x87x114mm

Transformator STM 200 400(230)/24V, 200VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2800570
Producent:	Breve
Numer Katalogowy:	16224-9906
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	2.8kg
Moc:	200VA
Montaż:	płyta
Napięcie pierwotne (PRI):	400V AC, 230V AC
Napięcie wtórne (SEC):	24V AC
Stopień ochrony:	IP00
Wymiary:	96x87x114mm

Transformator STM 200 400/24V, 200VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2800580
Producent:	Breve
Numer Katalogowy:	16224-9871
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	2.8kg
Moc:	200VA
Montaż:	płyta
Napięcie pierwotne (PRI):	400V AC
Napięcie wtórne (SEC):	24V AC
Stopień ochrony:	IP00
Wymiary:	96x87x114mm

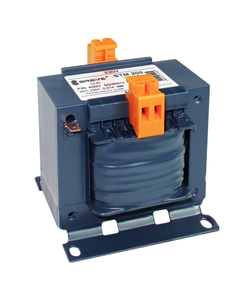

Transformator STM 200 400/230V, 200VA, 1-fazowy, seperacyjny, otwarty IP00

Kod produktu:	BRE2800590
Producent:	Breve
Numer Katalogowy:	16252-9913
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	2.8kg
Moc:	200VA
Montaż:	płyta
Napięcie pierwotne (PRI):	400V AC
Napięcie wtórne (SEC):	230V AC
Stopień ochrony:	IP00
Wymiary:	96x87x114mm

Transformator STM 250 230/24V, 250VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2800600
Producent:	Breve
Numer Katalogowy:	16224-9920
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	3.2kg
Moc:	250VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	24V AC
Stopień ochrony:	IP00
Wymiary:	96x100x114mm

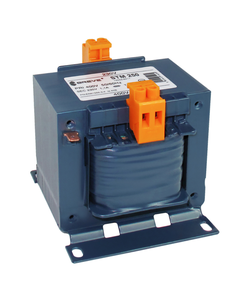

Transformator STM 250 230/230V, 250VA, 1-fazowy, seperacyjny, otwarty IP00

Kod produktu:	BRE2800610
Producent:	Breve
Numer Katalogowy:	16252-9912
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	3.2kg
Moc:	250VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	230V AC
Stopień ochrony:	IP00
Wymiary:	96x100x114mm

Transformator STM 250 400(230)/24V, 250VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2800620
Producent:	Breve
Numer Katalogowy:	16224-9905
Seria:	STM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	STM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	3.2kg
Moc:	250VA
Montaż:	płyta
Napięcie pierwotne (PRI):	400V AC, 230V AC
Napięcie wtórne (SEC):	24V AC
Stopień ochrony:	IP00
Wymiary:	96x100x114mm
