Styczniki mocy AC

Styczniki mocy prądu zmiennego AC to łączniki elektryczne mechanizmowe których styki robocze (prądowe) pracują w obwodach prądu zmiennego i przeznaczone są do włączania lub wyłączania zasilania układów elektrycznych silnoprądowych (układów mocy) . Stycznikiem mocy można załączać i wyłączać urządzenia będące pod obciążeniem, jak na przykład silniki elektryczne, urządzenia dźwigowe, obwody grzejne itp. Styczniki mocy AC przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania np. AC3 i AC4 - łączenie silników klatkowych, czy kategorią użytkowania AC1 - łączenie urządzeń grzejnych i oporowych. Styczniki mocy prądu zmiennego AC mogą występować z cewkami prądu zmiennego AC, z cewkami prądu stałego DC oraz uniwersalnymi cewkami elektronicznymi AC/DC o szerokim zakresie napięciowym. Dlatego nie należy utożsamiać stycznika prądu stałego DC ze stycznikiem prądu zmiennego AC sterowanym cewką zasilaną prądem DC, co jest częstym błędem.

Stycznik LC1K1210B7, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 24V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200184
Producent:	Schneider Electric
Numer Katalogowy:	LC1K1210B7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K1210E7, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 48V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200190
Producent:	Schneider Electric
Numer Katalogowy:	LC1K1210E7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K1210F7, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 110V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200193
Producent:	Schneider Electric
Numer Katalogowy:	LC1K1210F7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K1210P5, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 230V 50Hz, styki pom. 1NO

Kod produktu:	SCH0200196
Producent:	Schneider Electric
Numer Katalogowy:	LC1K1210P5
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K1210P7, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 230V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200199
Producent:	Schneider Electric
Numer Katalogowy:	LC1K1210P7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K1210Q7, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 380V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200202
Producent:	Schneider Electric
Numer Katalogowy:	LC1K1210Q7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	380V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K1210V7, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 400V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200208
Producent:	Schneider Electric
Numer Katalogowy:	LC1K1210V7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	400V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

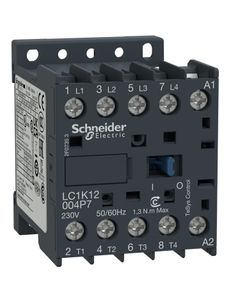

Stycznik LC1K12004P7, 4bieg-4NO, 20A w AC-1, 230V 50/60 Hz

Kod produktu:	SCH0200211
Producent:	Schneider Electric
Numer Katalogowy:	LC1K12004P7
Seria:	LC1K, LP1K, LP4K 4P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 4P
Ilość biegunów:	4
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	20A
Styki główne:	4NO
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K1601B7, 3bieg-3NO, 16A w AC3, 7.5kW, cewka 24V 50/60Hz, styki pom. 1NC

Kod produktu:	SCH0200214
Producent:	Schneider Electric
Numer Katalogowy:	LC1K1601B7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	7.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	16A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K1601P5, 3bieg-3NO, 16A w AC3, 7.5kW, cewka 230V 50Hz, styki pom. 1NC

Kod produktu:	SCH0200217
Producent:	Schneider Electric
Numer Katalogowy:	LC1K1601P5
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	7.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	16A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe
