Styczniki mocy AC

Styczniki mocy prądu zmiennego AC to łączniki elektryczne mechanizmowe których styki robocze (prądowe) pracują w obwodach prądu zmiennego i przeznaczone są do włączania lub wyłączania zasilania układów elektrycznych silnoprądowych (układów mocy) . Stycznikiem mocy można załączać i wyłączać urządzenia będące pod obciążeniem, jak na przykład silniki elektryczne, urządzenia dźwigowe, obwody grzejne itp. Styczniki mocy AC przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania np. AC3 i AC4 - łączenie silników klatkowych, czy kategorią użytkowania AC1 - łączenie urządzeń grzejnych i oporowych. Styczniki mocy prądu zmiennego AC mogą występować z cewkami prądu zmiennego AC, z cewkami prądu stałego DC oraz uniwersalnymi cewkami elektronicznymi AC/DC o szerokim zakresie napięciowym. Dlatego nie należy utożsamiać stycznika prądu stałego DC ze stycznikiem prądu zmiennego AC sterowanym cewką zasilaną prądem DC, co jest częstym błędem.

Stycznik LC1K0910T7, 3bieg-3NO, 9A w AC3, 4kW, cewka 480V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200118
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0910T7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	480V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K0910V7, 3bieg-3NO, 9A w AC3, 4kW, cewka 400V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200121
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0910V7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	400V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K09105E7, 3bieg-3NO, 9A w AC3, 4kW, cewka 48V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200127
Producent:	Schneider Electric
Numer Katalogowy:	LC1K09105E7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	do lutowania

Stycznik LC1K09004B7, 4bieg-4NO, 20A w AC-1, 24V 50/60 Hz

Kod produktu:	SCH0200133
Producent:	Schneider Electric
Numer Katalogowy:	LC1K09004B7
Seria:	LC1K, LP1K, LP4K 4P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 4P
Ilość biegunów:	4
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	20A
Styki główne:	4NO
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K09004E7, 4bieg-4NO, 20A w AC-1, 48V 50/60 Hz

Kod produktu:	SCH0200136
Producent:	Schneider Electric
Numer Katalogowy:	LC1K09004E7
Seria:	LC1K, LP1K, LP4K 4P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 4P
Ilość biegunów:	4
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V 50/60Hz
Prąd (AC1):	20A
Styki główne:	4NO
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K09004M7, 4bieg-4NO, 20A w AC-1, 220...230V 50/60 Hz

Kod produktu:	SCH0200139
Producent:	Schneider Electric
Numer Katalogowy:	LC1K09004M7
Seria:	LC1K, LP1K, LP4K 4P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 4P
Ilość biegunów:	4
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	220V 50/60Hz
Prąd (AC1):	20A
Styki główne:	4NO
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K09004P7, 4bieg-4NO, 20A w AC-1, 230V 50/60 Hz

Kod produktu:	SCH0200142
Producent:	Schneider Electric
Numer Katalogowy:	LC1K09004P7
Seria:	LC1K, LP1K, LP4K 4P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 4P
Ilość biegunów:	4
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	20A
Styki główne:	4NO
Wyprowadzenia:	zaciski śrubowe

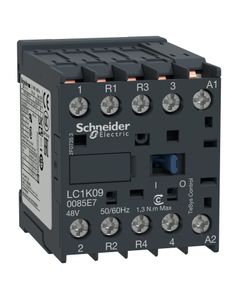

Stycznik LC1K090085E7, 4bieg-2NO+2NC, 20A w AC-1, 48V 50/60 Hz (do lutowania)

Kod produktu:	SCH0200145
Producent:	Schneider Electric
Numer Katalogowy:	LC1K090085E7
Seria:	LC1K, LP1K, LP4K 4P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 4P
Ilość biegunów:	4
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V 50/60Hz
Prąd (AC1):	20A
Styki główne:	2NO+2NC
Wyprowadzenia:	do lutowania

Stycznik LC1K09008B7, 4bieg-2NO+2NC, 20A w AC-1, 24V 50/60 Hz

Kod produktu:	SCH0200148
Producent:	Schneider Electric
Numer Katalogowy:	LC1K09008B7
Seria:	LC1K, LP1K, LP4K 4P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 4P
Ilość biegunów:	4
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	20A
Styki główne:	2NO+2NC
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K09008D7, 4bieg-2NO+2NC, 20A w AC-1, 42V 50/60 Hz

Kod produktu:	SCH0200151
Producent:	Schneider Electric
Numer Katalogowy:	LC1K09008D7
Seria:	LC1K, LP1K, LP4K 4P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 4P
Ilość biegunów:	4
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	42V 50/60Hz
Prąd (AC1):	20A
Styki główne:	2NO+2NC
Wyprowadzenia:	zaciski śrubowe
