Styczniki mocy AC

Styczniki mocy prądu zmiennego AC to łączniki elektryczne mechanizmowe których styki robocze (prądowe) pracują w obwodach prądu zmiennego i przeznaczone są do włączania lub wyłączania zasilania układów elektrycznych silnoprądowych (układów mocy) . Stycznikiem mocy można załączać i wyłączać urządzenia będące pod obciążeniem, jak na przykład silniki elektryczne, urządzenia dźwigowe, obwody grzejne itp. Styczniki mocy AC przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania np. AC3 i AC4 - łączenie silników klatkowych, czy kategorią użytkowania AC1 - łączenie urządzeń grzejnych i oporowych. Styczniki mocy prądu zmiennego AC mogą występować z cewkami prądu zmiennego AC, z cewkami prądu stałego DC oraz uniwersalnymi cewkami elektronicznymi AC/DC o szerokim zakresie napięciowym. Dlatego nie należy utożsamiać stycznika prądu stałego DC ze stycznikiem prądu zmiennego AC sterowanym cewką zasilaną prądem DC, co jest częstym błędem.

Stycznik LC1K0910B7, 3bieg-3NO, 9A w AC3, 4kW, cewka 24V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200100
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0910B7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

Stycznik LC1K0910D7, 3bieg-3NO, 9A w AC3, 4kW, cewka 42V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200103
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0910D7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	42V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

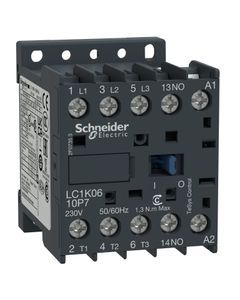

Stycznik LC1K0910E7, 3bieg-3NO, 9A w AC3, 4kW, cewka 48V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200106
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0910E7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

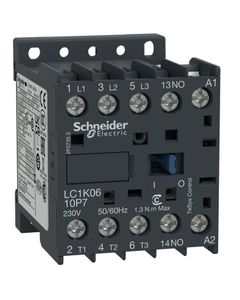

Stycznik LC1K0910F7, 3bieg-3NO, 9A w AC3, 4kW, cewka 110V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200109
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0910F7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

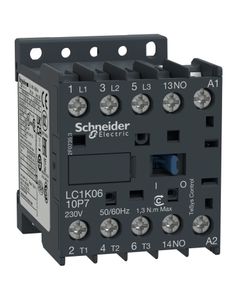

Stycznik LC1K0910P5, 3bieg-3NO, 9A w AC3, 4kW, cewka 230V 50Hz, styki pom. 1NO

Kod produktu:	SCH0200112
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0910P5
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

Stycznik LC1K0910P7, 3bieg-3NO, 9A w AC3, 4kW, cewka 230V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200115
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0910P7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

Stycznik LC1K0910T7, 3bieg-3NO, 9A w AC3, 4kW, cewka 480V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200118
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0910T7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	480V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

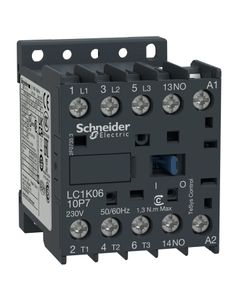

Stycznik LC1K0910V7, 3bieg-3NO, 9A w AC3, 4kW, cewka 400V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200121
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0910V7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	400V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

Stycznik LC1K09105E7, 3bieg-3NO, 9A w AC3, 4kW, cewka 48V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200127
Producent:	Schneider Electric
Numer Katalogowy:	LC1K09105E7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	do lutowania
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

Stycznik LC1K09004B7, 4bieg-4NO, 20A w AC-1, 24V 50/60 Hz

Kod produktu:	SCH0200133
Producent:	Schneider Electric
Numer Katalogowy:	LC1K09004B7
Seria:	LC1K, LP1K, LP4K 4P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 4P
Ilość biegunów:	4
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	20A
Styki główne:	4NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com
