Styczniki mocy AC

Styczniki mocy prądu zmiennego AC to łączniki elektryczne mechanizmowe których styki robocze (prądowe) pracują w obwodach prądu zmiennego i przeznaczone są do włączania lub wyłączania zasilania układów elektrycznych silnoprądowych (układów mocy) . Stycznikiem mocy można załączać i wyłączać urządzenia będące pod obciążeniem, jak na przykład silniki elektryczne, urządzenia dźwigowe, obwody grzejne itp. Styczniki mocy AC przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania np. AC3 i AC4 - łączenie silników klatkowych, czy kategorią użytkowania AC1 - łączenie urządzeń grzejnych i oporowych. Styczniki mocy prądu zmiennego AC mogą występować z cewkami prądu zmiennego AC, z cewkami prądu stałego DC oraz uniwersalnymi cewkami elektronicznymi AC/DC o szerokim zakresie napięciowym. Dlatego nie należy utożsamiać stycznika prądu stałego DC ze stycznikiem prądu zmiennego AC sterowanym cewką zasilaną prądem DC, co jest częstym błędem.

Stycznik LC1K0601D7, 3bieg-3NO, 6A w AC3, 2.2kW, cewka 42V 50/60Hz, styki pom. 1NC

Kod produktu:	SCH0200016
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0601D7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	2.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	42V 50/60Hz
Prąd (AC1):	15A
Prąd Ie (AC3):	6A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K0601E7, 3bieg-3NO, 6A w AC3, 2.2kW, cewka 48V 50/60Hz, styki pom. 1NC

Kod produktu:	SCH0200019
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0601E7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	2.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V 50/60Hz
Prąd (AC1):	15A
Prąd Ie (AC3):	6A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K0601F7, 3bieg-3NO, 6A w AC3, 2.2kW, cewka 110V 50/60Hz, styki pom. 1NC

Kod produktu:	SCH0200022
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0601F7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	2.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V 50/60Hz
Prąd (AC1):	15A
Prąd Ie (AC3):	6A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe

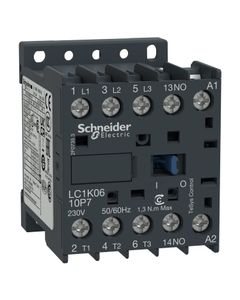

Stycznik LC1K0601P5, 3bieg-3NO, 6A w AC3, 2.2kW, cewka 230V 50Hz, styki pom. 1NC

Kod produktu:	SCH0200028
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0601P5
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	2.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50Hz
Prąd (AC1):	15A
Prąd Ie (AC3):	6A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe

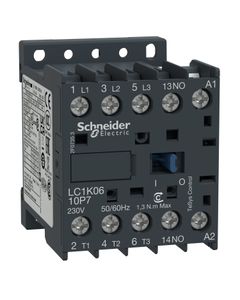

Stycznik LC1K0601P7, 3bieg-3NO, 6A w AC3, 2.2kW, cewka 230V 50/60Hz, styki pom. 1NC

Kod produktu:	SCH0200031
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0601P7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	2.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	15A
Prąd Ie (AC3):	6A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe

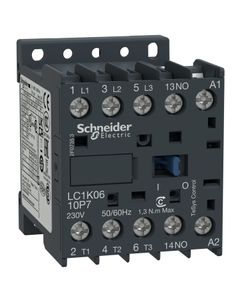

Stycznik LC1K0610B5, 3bieg-3NO, 6A w AC3, 2.2kW, cewka 24V 50Hz, styki pom. 1NO

Kod produktu:	SCH0200040
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0610B5
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	2.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50Hz
Prąd (AC1):	15A
Prąd Ie (AC3):	6A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K0610B7, 3bieg-3NO, 6A w AC3, 2.2kW, cewka 24V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200043
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0610B7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	2.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	15A
Prąd Ie (AC3):	6A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

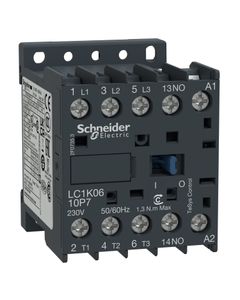

Stycznik LC1K0610D7, 3bieg-3NO, 6A w AC3, 2.2kW, cewka 42V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200046
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0610D7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	2.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	42V 50/60Hz
Prąd (AC1):	15A
Prąd Ie (AC3):	6A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K0610E7, 3bieg-3NO, 6A w AC3, 2.2kW, cewka 48V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200049
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0610E7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	2.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V 50/60Hz
Prąd (AC1):	15A
Prąd Ie (AC3):	6A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

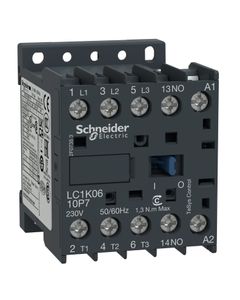

Stycznik LC1K0610F7, 3bieg-3NO, 6A w AC3, 2.2kW, cewka 110V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200052
Producent:	Schneider Electric
Numer Katalogowy:	LC1K0610F7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	2.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V 50/60Hz
Prąd (AC1):	15A
Prąd Ie (AC3):	6A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe
