Styczniki mocy AC

Styczniki mocy prądu zmiennego AC to łączniki elektryczne mechanizmowe których styki robocze (prądowe) pracują w obwodach prądu zmiennego i przeznaczone są do włączania lub wyłączania zasilania układów elektrycznych silnoprądowych (układów mocy) . Stycznikiem mocy można załączać i wyłączać urządzenia będące pod obciążeniem, jak na przykład silniki elektryczne, urządzenia dźwigowe, obwody grzejne itp. Styczniki mocy AC przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania np. AC3 i AC4 - łączenie silników klatkowych, czy kategorią użytkowania AC1 - łączenie urządzeń grzejnych i oporowych. Styczniki mocy prądu zmiennego AC mogą występować z cewkami prądu zmiennego AC, z cewkami prądu stałego DC oraz uniwersalnymi cewkami elektronicznymi AC/DC o szerokim zakresie napięciowym. Dlatego nie należy utożsamiać stycznika prądu stałego DC ze stycznikiem prądu zmiennego AC sterowanym cewką zasilaną prądem DC, co jest częstym błędem.

Stycznik LC1K1601P7, 3bieg-3NO, 16A w AC3, 7.5kW, cewka 230V 50/60Hz, styki pom. 1NC

Kod produktu:	SCH0200220
Producent:	Schneider Electric
Numer Katalogowy:	LC1K1601P7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	7.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	16A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K1610B5, 3bieg-3NO, 16A w AC3, 7.5kW, cewka 24V 50Hz, styki pom. 1NO

Kod produktu:	SCH0200223
Producent:	Schneider Electric
Numer Katalogowy:	LC1K1610B5
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	7.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	16A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K1610B7, 3bieg-3NO, 16A w AC3, 7.5kW, cewka 24V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200226
Producent:	Schneider Electric
Numer Katalogowy:	LC1K1610B7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	7.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	16A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K1610F7, 3bieg-3NO, 16A w AC3, 7.5kW, cewka 110V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200232
Producent:	Schneider Electric
Numer Katalogowy:	LC1K1610F7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	7.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	16A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K1610P7, 3bieg-3NO, 16A w AC3, 7.5kW, cewka 230V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200238
Producent:	Schneider Electric
Numer Katalogowy:	LC1K1610P7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	7.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	16A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1K1610V7, 3bieg-3NO, 16A w AC3, 7.5kW, cewka 400V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0200244
Producent:	Schneider Electric
Numer Katalogowy:	LC1K1610V7
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	7.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	400V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	16A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

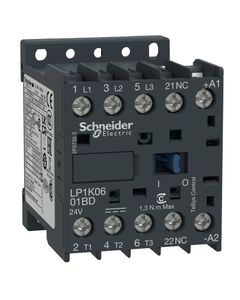

Stycznik LP1K0601BD, 3bieg-3NO, 6A w AC3, 2.2kW, cewka 24V DC, styki pom. 1NC

Kod produktu:	SCH0200247
Producent:	Schneider Electric
Numer Katalogowy:	LP1K0601BD
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	2.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC
Prąd (AC1):	15A
Prąd Ie (AC3):	6A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe

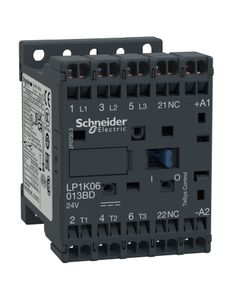

Stycznik LP1K06013BD, 3bieg-3NO, 6A w AC3, 2.2kW, cewka 24V DC, styki pom. 1NC

Kod produktu:	SCH0200256
Producent:	Schneider Electric
Numer Katalogowy:	LP1K06013BD
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	2.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC
Prąd (AC1):	15A
Prąd Ie (AC3):	6A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski sprężynowe

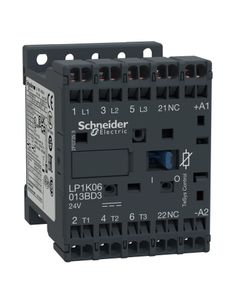

Stycznik LP1K0601BD3, 3bieg-3NO, 6A w AC3, 2.2kW, cewka 24V DC (dioda tłumiąca), styki pom. 1NC

Kod produktu:	SCH0200259
Producent:	Schneider Electric
Numer Katalogowy:	LP1K0601BD3
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	2.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC (dioda tłumiąca)
Prąd (AC1):	15A
Prąd Ie (AC3):	6A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe

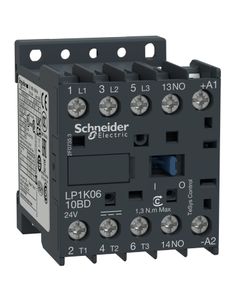

Stycznik LP1K0610BD, 3bieg-3NO, 6A w AC3, 2.2kW, cewka 24V DC, styki pom. 1NO

Kod produktu:	SCH0200262
Producent:	Schneider Electric
Numer Katalogowy:	LP1K0610BD
Seria:	LC1K, LP1K, LP4K 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1K, LP1K, LP4K 3P
Ilość biegunów:	3
Moc (AC3):	2.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC
Prąd (AC1):	15A
Prąd Ie (AC3):	6A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe
