Styczniki mocy AC

Styczniki mocy prądu zmiennego AC to łączniki elektryczne mechanizmowe których styki robocze (prądowe) pracują w obwodach prądu zmiennego i przeznaczone są do włączania lub wyłączania zasilania układów elektrycznych silnoprądowych (układów mocy) . Stycznikiem mocy można załączać i wyłączać urządzenia będące pod obciążeniem, jak na przykład silniki elektryczne, urządzenia dźwigowe, obwody grzejne itp. Styczniki mocy AC przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania np. AC3 i AC4 - łączenie silników klatkowych, czy kategorią użytkowania AC1 - łączenie urządzeń grzejnych i oporowych. Styczniki mocy prądu zmiennego AC mogą występować z cewkami prądu zmiennego AC, z cewkami prądu stałego DC oraz uniwersalnymi cewkami elektronicznymi AC/DC o szerokim zakresie napięciowym. Dlatego nie należy utożsamiać stycznika prądu stałego DC ze stycznikiem prądu zmiennego AC sterowanym cewką zasilaną prądem DC, co jest częstym błędem.

Stycznik LC1D09B5, 3bieg-3NO, 9A w AC3, 4kW, cewka 24V 50Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200380
Producent:	Schneider Electric
Numer Katalogowy:	LC1D09B5
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1D09B7, 3bieg-3NO, 9A w AC3, 4kW, cewka 24V 50/60Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200382
Producent:	Schneider Electric
Numer Katalogowy:	LC1D09B7
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1D09BD, 3bieg-3NO, 9A w AC3, 4kW, cewka 24V DC, styki pom. 1NO+1NC

Kod produktu:	SCH0200384
Producent:	Schneider Electric
Numer Katalogowy:	LC1D09BD
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC o niskim pob. mocy
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1D09BL, 3bieg-3NO, 9A w AC3, 4kW, cewka 24V DC o niskim pob. mocy, styki pom. 1NO+1NC

Kod produktu:	SCH0200386
Producent:	Schneider Electric
Numer Katalogowy:	LC1D09BL
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe

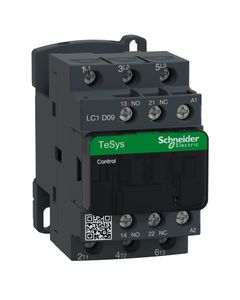

Stycznik LC1D09D5, 3bieg-3NO, 9A w AC3, 4kW, cewka 42V 50Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200388
Producent:	Schneider Electric
Numer Katalogowy:	LC1D09D5
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	42V 50Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe

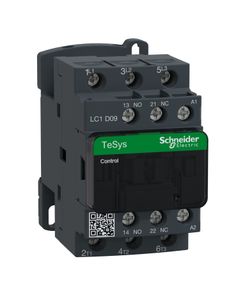

Stycznik LC1D09D7, 3bieg-3NO, 9A w AC3, 4kW, cewka 42V 50/60Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200390
Producent:	Schneider Electric
Numer Katalogowy:	LC1D09D7
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	42V 50/60Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1D09E5, 3bieg-3NO, 9A w AC3, 4kW, cewka 48V 50Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200392
Producent:	Schneider Electric
Numer Katalogowy:	LC1D09E5
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V 50Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe

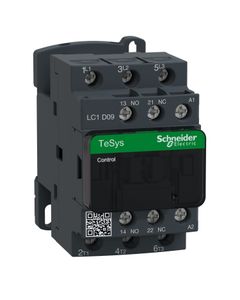

Stycznik LC1D09E7, 3bieg-3NO, 9A w AC3, 4kW, cewka 48V 50/60Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200394
Producent:	Schneider Electric
Numer Katalogowy:	LC1D09E7
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V 50/60Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe

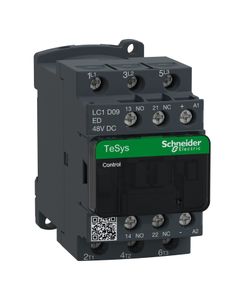

Stycznik LC1D09ED, 3bieg-3NO, 9A w AC3, 4kW, cewka 48V DC, styki pom. 1NO+1NC

Kod produktu:	SCH0200396
Producent:	Schneider Electric
Numer Katalogowy:	LC1D09ED
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V DC
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe

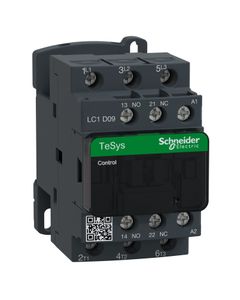

Stycznik LC1D09F7, 3bieg-3NO, 9A w AC3, 4kW, cewka 110V 50/60Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200398
Producent:	Schneider Electric
Numer Katalogowy:	LC1D09F7
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V 50/60Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe
