Styczniki mocy AC

Styczniki mocy prądu zmiennego AC to łączniki elektryczne mechanizmowe których styki robocze (prądowe) pracują w obwodach prądu zmiennego i przeznaczone są do włączania lub wyłączania zasilania układów elektrycznych silnoprądowych (układów mocy) . Stycznikiem mocy można załączać i wyłączać urządzenia będące pod obciążeniem, jak na przykład silniki elektryczne, urządzenia dźwigowe, obwody grzejne itp. Styczniki mocy AC przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania np. AC3 i AC4 - łączenie silników klatkowych, czy kategorią użytkowania AC1 - łączenie urządzeń grzejnych i oporowych. Styczniki mocy prądu zmiennego AC mogą występować z cewkami prądu zmiennego AC, z cewkami prądu stałego DC oraz uniwersalnymi cewkami elektronicznymi AC/DC o szerokim zakresie napięciowym. Dlatego nie należy utożsamiać stycznika prądu stałego DC ze stycznikiem prądu zmiennego AC sterowanym cewką zasilaną prądem DC, co jest częstym błędem.

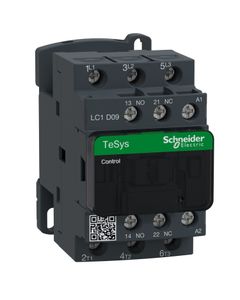

Stycznik LC1D09Q7, 3bieg-3NO, 9A w AC3, 4kW, cewka 380V 50/60Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200408
Producent:	Schneider Electric
Numer Katalogowy:	LC1D09Q7
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	380V 50/60Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

Stycznik LC1D09V7, 3bieg-3NO, 9A w AC3, 4kW, cewka 400V 50/60Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200412
Producent:	Schneider Electric
Numer Katalogowy:	LC1D09V7
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	400V 50/60Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

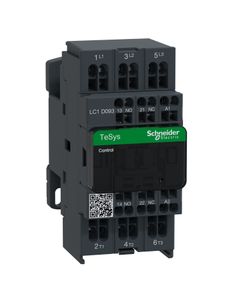

Stycznik LC1D093B7, 3bieg-3NO, 9A w AC3, 4kW, cewka 24V 50/60Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200414
Producent:	Schneider Electric
Numer Katalogowy:	LC1D093B7
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski sprężynowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

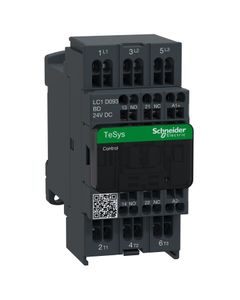

Stycznik LC1D093BD, 3bieg-3NO, 9A w AC3, 4kW, cewka 24V DC, styki pom. 1NO+1NC

Kod produktu:	SCH0200416
Producent:	Schneider Electric
Numer Katalogowy:	LC1D093BD
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski sprężynowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

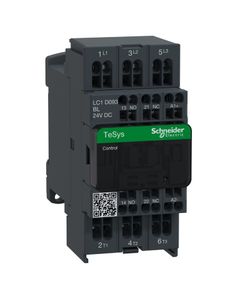

Stycznik LC1D093BL, 3bieg-3NO, 9A w AC3, 4kW, cewka 24V DC o niskim pob. mocy, styki pom. 1NO+1NC

Kod produktu:	SCH0200418
Producent:	Schneider Electric
Numer Katalogowy:	LC1D093BL
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC o niskim pob. mocy
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski sprężynowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

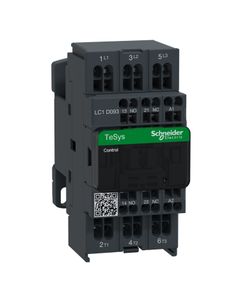

Stycznik LC1D093F7, 3bieg-3NO, 9A w AC3, 4kW, cewka 110V 50/60Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200422
Producent:	Schneider Electric
Numer Katalogowy:	LC1D093F7
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V 50/60Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski sprężynowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

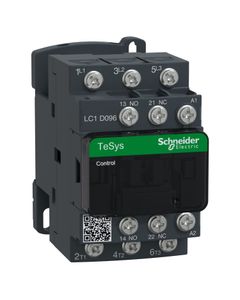

Stycznik LC1D096B7, 3bieg-3NO, 9A w AC3, 4kW, cewka 24V 50/60Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200426
Producent:	Schneider Electric
Numer Katalogowy:	LC1D096B7
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe-połączenia do szyn lub końcówek oczkowych
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

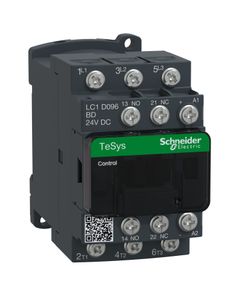

Stycznik LC1D096BD, 3bieg-3NO, 9A w AC3, 4kW, cewka 24V DC, styki pom. 1NO+1NC

Kod produktu:	SCH0200428
Producent:	Schneider Electric
Numer Katalogowy:	LC1D096BD
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe-połączenia do szyn lub końcówek oczkowych
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

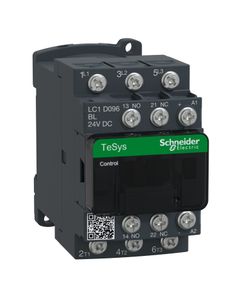

Stycznik LC1D096BL, 3bieg-3NO, 9A w AC3, 4kW, cewka 24V DC o niskim pob. mocy, styki pom. 1NO+1NC

Kod produktu:	SCH0200430
Producent:	Schneider Electric
Numer Katalogowy:	LC1D096BL
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC o niskim pob. mocy
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe-połączenia do szyn lub końcówek oczkowych
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

Stycznik LC1D096P7, 3bieg-3NO, 9A w AC3, 4kW, cewka 230V 50/60Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200432
Producent:	Schneider Electric
Numer Katalogowy:	LC1D096P7
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe-połączenia do szyn lub końcówek oczkowych
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com
