Styczniki mocy AC

Styczniki mocy prądu zmiennego AC to łączniki elektryczne mechanizmowe których styki robocze (prądowe) pracują w obwodach prądu zmiennego i przeznaczone są do włączania lub wyłączania zasilania układów elektrycznych silnoprądowych (układów mocy) . Stycznikiem mocy można załączać i wyłączać urządzenia będące pod obciążeniem, jak na przykład silniki elektryczne, urządzenia dźwigowe, obwody grzejne itp. Styczniki mocy AC przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania np. AC3 i AC4 - łączenie silników klatkowych, czy kategorią użytkowania AC1 - łączenie urządzeń grzejnych i oporowych. Styczniki mocy prądu zmiennego AC mogą występować z cewkami prądu zmiennego AC, z cewkami prądu stałego DC oraz uniwersalnymi cewkami elektronicznymi AC/DC o szerokim zakresie napięciowym. Dlatego nie należy utożsamiać stycznika prądu stałego DC ze stycznikiem prądu zmiennego AC sterowanym cewką zasilaną prądem DC, co jest częstym błędem.

Stycznik LC1D12BD, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 24V DC, styki pom. 1NO+1NC

Kod produktu:	SCH0200450
Producent:	Schneider Electric
Numer Katalogowy:	LC1D12BD
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC
Prąd (AC1):	25A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1D12BL, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 24V DC o niskim pob. mocy, styki pom. 1NO+1NC

Kod produktu:	SCH0200452
Producent:	Schneider Electric
Numer Katalogowy:	LC1D12BL
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC o niskim pob. mocy
Prąd (AC1):	25A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1D12D5, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 42V 50Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200454
Producent:	Schneider Electric
Numer Katalogowy:	LC1D12D5
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	42V 50Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1D12D7, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 42V 50/60Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200456
Producent:	Schneider Electric
Numer Katalogowy:	LC1D12D7
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	42V 50/60Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe

Stycznik LC1D12E5, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 48V 50Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200458
Producent:	Schneider Electric
Numer Katalogowy:	LC1D12E5
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V 50Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe

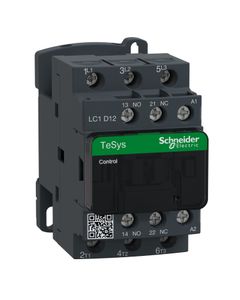

Stycznik LC1D12E7, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 48V 50/60Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200460
Producent:	Schneider Electric
Numer Katalogowy:	LC1D12E7
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V 50/60Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe

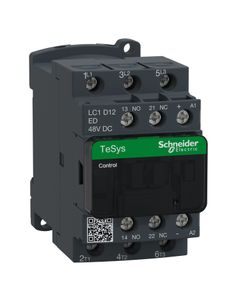

Stycznik LC1D12ED, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 48V DC, styki pom. 1NO+1NC

Kod produktu:	SCH0200462
Producent:	Schneider Electric
Numer Katalogowy:	LC1D12ED
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V DC
Prąd (AC1):	25A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe

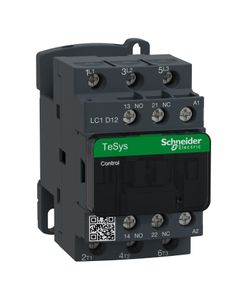

Stycznik LC1D12F7, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 110V 50/60Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200464
Producent:	Schneider Electric
Numer Katalogowy:	LC1D12F7
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V 50/60Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe

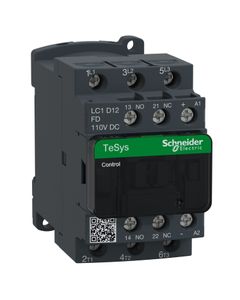

Stycznik LC1D12FD, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 110V DC, styki pom. 1NO+1NC

Kod produktu:	SCH0200466
Producent:	Schneider Electric
Numer Katalogowy:	LC1D12FD
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V DC
Prąd (AC1):	25A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe

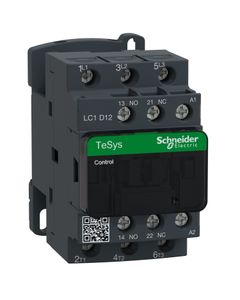

Stycznik LC1D12FE7, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 115V 50/60Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200468
Producent:	Schneider Electric
Numer Katalogowy:	LC1D12FE7
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	115V 50/60Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe
