Styczniki mocy AC

Styczniki mocy prądu zmiennego AC to łączniki elektryczne mechanizmowe których styki robocze (prądowe) pracują w obwodach prądu zmiennego i przeznaczone są do włączania lub wyłączania zasilania układów elektrycznych silnoprądowych (układów mocy) . Stycznikiem mocy można załączać i wyłączać urządzenia będące pod obciążeniem, jak na przykład silniki elektryczne, urządzenia dźwigowe, obwody grzejne itp. Styczniki mocy AC przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania np. AC3 i AC4 - łączenie silników klatkowych, czy kategorią użytkowania AC1 - łączenie urządzeń grzejnych i oporowych. Styczniki mocy prądu zmiennego AC mogą występować z cewkami prądu zmiennego AC, z cewkami prądu stałego DC oraz uniwersalnymi cewkami elektronicznymi AC/DC o szerokim zakresie napięciowym. Dlatego nie należy utożsamiać stycznika prądu stałego DC ze stycznikiem prądu zmiennego AC sterowanym cewką zasilaną prądem DC, co jest częstym błędem.

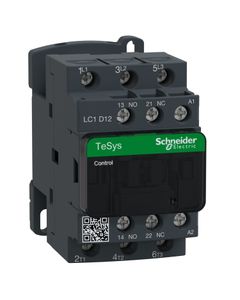

Stycznik LC1D12Q7, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 380V 50/60Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200478
Producent:	Schneider Electric
Numer Katalogowy:	LC1D12Q7
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	380V 50/60Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

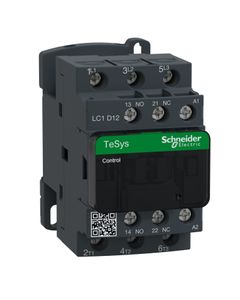

Stycznik LC1D12U7, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 240V 50/60Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200482
Producent:	Schneider Electric
Numer Katalogowy:	LC1D12U7
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	240V 50/60Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

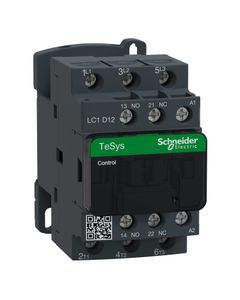

Stycznik LC1D12V7, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 400V 50/60Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200484
Producent:	Schneider Electric
Numer Katalogowy:	LC1D12V7
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	400V 50/60Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

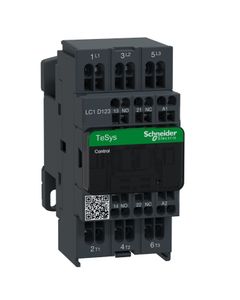

Stycznik LC1D123B7, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 24V 50/60Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200486
Producent:	Schneider Electric
Numer Katalogowy:	LC1D123B7
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski sprężynowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

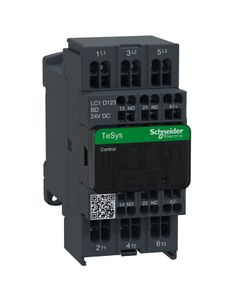

Stycznik LC1D123BD, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 24V DC, styki pom. 1NO+1NC

Kod produktu:	SCH0200488
Producent:	Schneider Electric
Numer Katalogowy:	LC1D123BD
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC
Prąd (AC1):	25A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski sprężynowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

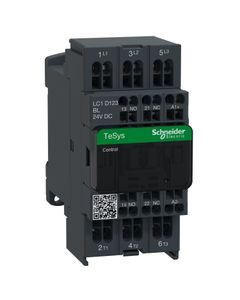

Stycznik LC1D123BL, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 24V DC o niskim pob. mocy, styki pom. 1NO+1NC

Kod produktu:	SCH0200490
Producent:	Schneider Electric
Numer Katalogowy:	LC1D123BL
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	7.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC o niskim pob. mocy
Prąd (AC1):	32A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski sprężynowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

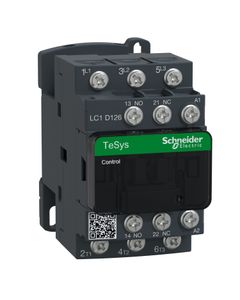

Stycznik LC1D126F7, 3bieg-3NO, 12A w AC3, 5.5kW, cewka 110V 50/60Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200492
Producent:	Schneider Electric
Numer Katalogowy:	LC1D126F7
Seria:	LC1D 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 3P
Ilość biegunów:	3
Moc (AC3):	5.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V 50/60Hz
Prąd (AC1):	25A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe-połączenia do szyn lub końcówek oczkowych
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

Stycznik LC1D128B7, 4bieg-2NO+2NC, 25A w AC1, cewka 24V 50/60 Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200498
Producent:	Schneider Electric
Numer Katalogowy:	LC1D128B7
Seria:	LC1D 4P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 4P
Ilość biegunów:	4
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60 Hz
Prąd (AC1):	25A
Styki główne:	2NO+2NC
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

Stycznik LC1D128BD, 4bieg-2NO+2NC, 25A w AC1, cewka 24V DC, styki pom. 1NO+1NC

Kod produktu:	SCH0200500
Producent:	Schneider Electric
Numer Katalogowy:	LC1D128BD
Seria:	LC1D 4P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 4P
Ilość biegunów:	4
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC
Prąd (AC1):	25A
Styki główne:	2NO+2NC
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

Stycznik LC1D128D7, 4bieg-2NO+2NC, 25A w AC1, cewka 42V 50/60 Hz, styki pom. 1NO+1NC

Kod produktu:	SCH0200502
Producent:	Schneider Electric
Numer Katalogowy:	LC1D128D7
Seria:	LC1D 4P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1D 4P
Ilość biegunów:	4
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	42V 50/60 Hz
Prąd (AC1):	25A
Styki główne:	2NO+2NC
Styki pomocnicze:	1NO+1NC
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com
