Styczniki mocy AC

Styczniki mocy prądu zmiennego AC to łączniki elektryczne mechanizmowe których styki robocze (prądowe) pracują w obwodach prądu zmiennego i przeznaczone są do włączania lub wyłączania zasilania układów elektrycznych silnoprądowych (układów mocy) . Stycznikiem mocy można załączać i wyłączać urządzenia będące pod obciążeniem, jak na przykład silniki elektryczne, urządzenia dźwigowe, obwody grzejne itp. Styczniki mocy AC przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania np. AC3 i AC4 - łączenie silników klatkowych, czy kategorią użytkowania AC1 - łączenie urządzeń grzejnych i oporowych. Styczniki mocy prądu zmiennego AC mogą występować z cewkami prądu zmiennego AC, z cewkami prądu stałego DC oraz uniwersalnymi cewkami elektronicznymi AC/DC o szerokim zakresie napięciowym. Dlatego nie należy utożsamiać stycznika prądu stałego DC ze stycznikiem prądu zmiennego AC sterowanym cewką zasilaną prądem DC, co jest częstym błędem.

Stycznik BF4000E110, 3bieg-3NO, 40A w AC3, 18,5kW, cewka 60-110V AC/DC

Kod produktu:	LOV0202012
Producent:	Lovato Electric
Numer Katalogowy:	BF4000E110
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	18.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	60-110V AC/DC
Prąd (AC1):	60A
Prąd Ie (AC3):	40A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF4000E230, 3bieg-3NO, 40A w AC3, 18,5kW, cewka 100-250V AC/DC

Kod produktu:	LOV0202014
Producent:	Lovato Electric
Numer Katalogowy:	BF4000E230
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	18.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	100-250V AC/DC
Prąd (AC1):	60A
Prąd Ie (AC3):	40A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF5000E024, 3bieg-3NO, 50A w AC3, 22kW, cewka 20-48V AC/DC

Kod produktu:	LOV0202020
Producent:	Lovato Electric
Numer Katalogowy:	BF5000E024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	22kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	20-48V AC/DC
Prąd (AC1):	75A
Prąd Ie (AC3):	50A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

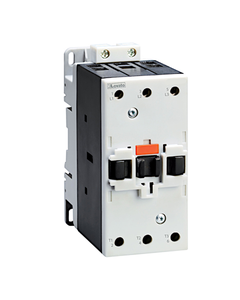

Stycznik BF5000E110, 3bieg-3NO, 50A w AC3, 22kW, cewka 60-110V AC/DC

Kod produktu:	LOV0202022
Producent:	Lovato Electric
Numer Katalogowy:	BF5000E110
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	22kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	60-110V AC/DC
Prąd (AC1):	75A
Prąd Ie (AC3):	50A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF5000E230, 3bieg-3NO, 50A w AC3, 22kW, cewka 100-250V AC/DC

Kod produktu:	LOV0202024
Producent:	Lovato Electric
Numer Katalogowy:	BF5000E230
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	22kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	100-250V AC/DC
Prąd (AC1):	75A
Prąd Ie (AC3):	50A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF6500E024, 3bieg-3NO, 65A w AC3, 30kW, cewka 20-48V AC/DC

Kod produktu:	LOV0202030
Producent:	Lovato Electric
Numer Katalogowy:	BF6500E024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	30kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	20-48V AC/DC
Prąd (AC1):	80A
Prąd Ie (AC3):	65A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF6500E110, 3bieg-3NO, 65A w AC3, 30kW, cewka 60-110V AC/DC

Kod produktu:	LOV0202032
Producent:	Lovato Electric
Numer Katalogowy:	BF6500E110
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	30kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	60-110V AC/DC
Prąd (AC1):	80A
Prąd Ie (AC3):	65A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF6500E230, 3bieg-3NO, 65A w AC3, 30kW, cewka 100-250V AC/DC

Kod produktu:	LOV0202034
Producent:	Lovato Electric
Numer Katalogowy:	BF6500E230
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	30kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	100-250V AC/DC
Prąd (AC1):	80A
Prąd Ie (AC3):	65A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF65T4E024, 4bieg-4NO, 100A w AC1, cewka 20-48V AC/DC

Kod produktu:	LOV0202040
Producent:	Lovato Electric
Numer Katalogowy:	BF65T4E024
Seria:	BF 4P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 4P
Typ produktu:	Stycznik mocy
Ilość biegunów:	4
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	20-48V AC/DC
Prąd (AC1):	100A
Styki główne:	4NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF65T4E110, 4bieg-4NO, 100A w AC1, cewka 60-110V AC/DC

Kod produktu:	LOV0202042
Producent:	Lovato Electric
Numer Katalogowy:	BF65T4E110
Seria:	BF 4P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 4P
Typ produktu:	Stycznik mocy
Ilość biegunów:	4
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	60-110V AC/DC
Prąd (AC1):	100A
Styki główne:	4NO
Wyprowadzenia:	zaciski śrubowe
