Styczniki mocy AC

Styczniki mocy prądu zmiennego AC to łączniki elektryczne mechanizmowe których styki robocze (prądowe) pracują w obwodach prądu zmiennego i przeznaczone są do włączania lub wyłączania zasilania układów elektrycznych silnoprądowych (układów mocy) . Stycznikiem mocy można załączać i wyłączać urządzenia będące pod obciążeniem, jak na przykład silniki elektryczne, urządzenia dźwigowe, obwody grzejne itp. Styczniki mocy AC przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania np. AC3 i AC4 - łączenie silników klatkowych, czy kategorią użytkowania AC1 - łączenie urządzeń grzejnych i oporowych. Styczniki mocy prądu zmiennego AC mogą występować z cewkami prądu zmiennego AC, z cewkami prądu stałego DC oraz uniwersalnymi cewkami elektronicznymi AC/DC o szerokim zakresie napięciowym. Dlatego nie należy utożsamiać stycznika prądu stałego DC ze stycznikiem prądu zmiennego AC sterowanym cewką zasilaną prądem DC, co jest częstym błędem.

Stycznik BF9400E110, 3bieg-3NO, 95A w AC3, 55kW, cewka 60-110V AC/DC

Kod produktu:	LOV0202101
Producent:	Lovato Electric
Numer Katalogowy:	BF9400E110
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	55kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	60-110V AC/DC
Prąd (AC1):	115A
Prąd Ie (AC3):	95A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF9400E230, 3bieg-3NO, 95A w AC3, 55kW, cewka 100-250V AC/DC

Kod produktu:	LOV0202102
Producent:	Lovato Electric
Numer Katalogowy:	BF9400E230
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	55kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	100-250V AC/DC
Prąd (AC1):	115A
Prąd Ie (AC3):	95A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF9500E024, 3bieg-3NO, 95A w AC3, 55kW, cewka 20-48V AC/DC

Kod produktu:	LOV0202103
Producent:	Lovato Electric
Numer Katalogowy:	BF9500E024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	55kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	20-48V AC/DC
Prąd (AC1):	115A
Prąd Ie (AC3):	95A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF9500E110, 3bieg-3NO, 95A w AC3, 55kW, cewka 60-110V AC/DC

Kod produktu:	LOV0202104
Producent:	Lovato Electric
Numer Katalogowy:	BF9500E110
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	55kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	60-110V AC/DC
Prąd (AC1):	115A
Prąd Ie (AC3):	95A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF9500E230, 3bieg-3NO, 95A w AC3, 55kW, cewka 100-250V AC/DC

Kod produktu:	LOV0202105
Producent:	Lovato Electric
Numer Katalogowy:	BF9500E230
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	55kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	100-250V AC/DC
Prąd (AC1):	115A
Prąd Ie (AC3):	95A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF11500E024, 3bieg-3NO, 115A w AC3, 55kW, cewka 20-48V AC/DC

Kod produktu:	LOV0202106
Producent:	Lovato Electric
Numer Katalogowy:	BF11500E024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	55kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	20-48V AC/DC
Prąd (AC1):	130A
Prąd Ie (AC3):	115A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

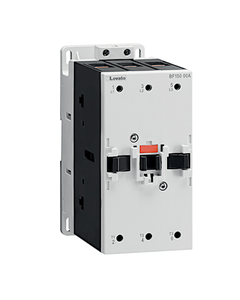

Stycznik BF11500E110, 3bieg-3NO, 115A w AC3, 55kW, cewka 60-110V AC/DC

Kod produktu:	LOV0202107
Producent:	Lovato Electric
Numer Katalogowy:	BF11500E110
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	55kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	60-110V AC/DC
Prąd (AC1):	130A
Prąd Ie (AC3):	115A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF11500E230, 3bieg-3NO, 115A w AC3, 55kW, cewka 100-250V AC/DC

Kod produktu:	LOV0202108
Producent:	Lovato Electric
Numer Katalogowy:	BF11500E230
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	55kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	100-250V AC/DC
Prąd (AC1):	130A
Prąd Ie (AC3):	115A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF15000E024, 3bieg-3NO, 150A w AC3, 75kW, cewka 20-48V AC/DC

Kod produktu:	LOV0202109
Producent:	Lovato Electric
Numer Katalogowy:	BF15000E024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	75kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	20-48V AC/DC
Prąd (AC1):	135A
Prąd Ie (AC3):	150A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF15000E110, 3bieg-3NO, 150A w AC3, 75kW, cewka 60-110V AC/DC

Kod produktu:	LOV0202110
Producent:	Lovato Electric
Numer Katalogowy:	BF15000E110
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	75kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	60-110V AC/DC
Prąd (AC1):	135A
Prąd Ie (AC3):	150A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe
