Styczniki mocy AC

Styczniki mocy prądu zmiennego AC to łączniki elektryczne mechanizmowe których styki robocze (prądowe) pracują w obwodach prądu zmiennego i przeznaczone są do włączania lub wyłączania zasilania układów elektrycznych silnoprądowych (układów mocy) . Stycznikiem mocy można załączać i wyłączać urządzenia będące pod obciążeniem, jak na przykład silniki elektryczne, urządzenia dźwigowe, obwody grzejne itp. Styczniki mocy AC przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania np. AC3 i AC4 - łączenie silników klatkowych, czy kategorią użytkowania AC1 - łączenie urządzeń grzejnych i oporowych. Styczniki mocy prądu zmiennego AC mogą występować z cewkami prądu zmiennego AC, z cewkami prądu stałego DC oraz uniwersalnymi cewkami elektronicznymi AC/DC o szerokim zakresie napięciowym. Dlatego nie należy utożsamiać stycznika prądu stałego DC ze stycznikiem prądu zmiennego AC sterowanym cewką zasilaną prądem DC, co jest częstym błędem.

Stycznik BF11500A024, 3bieg-3NO, 115A w AC3, 55kW, cewka 24V 50/60Hz

Kod produktu:	LOV0201835
Producent:	Lovato Electric
Numer Katalogowy:	BF11500A024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	55kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	130A
Prąd Ie (AC3):	115A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF11500A110, 3bieg-3NO, 115A w AC3, 55kW, cewka 110V 50/60Hz

Kod produktu:	LOV0201845
Producent:	Lovato Electric
Numer Katalogowy:	BF11500A110
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	55kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V 50/60Hz
Prąd (AC1):	130A
Prąd Ie (AC3):	115A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF11500A230, 3bieg-3NO, 115A w AC3, 55kW, cewka 230V 50/60Hz

Kod produktu:	LOV0201850
Producent:	Lovato Electric
Numer Katalogowy:	BF11500A230
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	55kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	130A
Prąd Ie (AC3):	115A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF15000A024, 3bieg-3NO, 150A w AC3, 75kW, cewka 24V 50/60Hz

Kod produktu:	LOV0201860
Producent:	Lovato Electric
Numer Katalogowy:	BF15000A024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	75kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	135A
Prąd Ie (AC3):	150A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

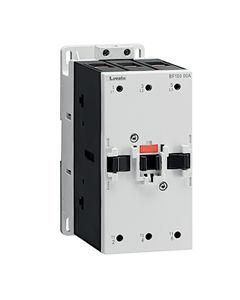

Stycznik BF15000A110, 3bieg-3NO, 150A w AC3, 75kW, cewka 110V 50/60Hz

Kod produktu:	LOV0201870
Producent:	Lovato Electric
Numer Katalogowy:	BF15000A110
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	75kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V 50/60Hz
Prąd (AC1):	135A
Prąd Ie (AC3):	150A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF15000A230, 3bieg-3NO, 150A w AC3, 75kW, cewka 230V 50/60Hz

Kod produktu:	LOV0201875
Producent:	Lovato Electric
Numer Katalogowy:	BF15000A230
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	75kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	135A
Prąd Ie (AC3):	150A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF95T4A230, 4bieg-4NO, 140A w AC1, cewka 230V 50/60Hz

Kod produktu:	LOV0201900
Producent:	Lovato Electric
Numer Katalogowy:	BF95T4A230
Seria:	BF 4P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 4P
Typ produktu:	Stycznik mocy
Ilość biegunów:	4
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	140A
Styki główne:	4NO
Wyprowadzenia:	zaciski śrubowe

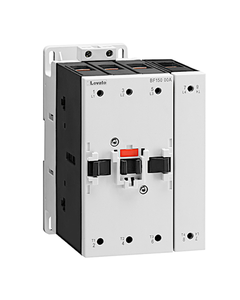

Stycznik BF115T4A230, 4bieg-4NO, 160A w AC1, cewka 230V 50/60Hz

Kod produktu:	LOV0201925
Producent:	Lovato Electric
Numer Katalogowy:	BF115T4A230
Seria:	BF 4P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 4P
Typ produktu:	Stycznik mocy
Ilość biegunów:	4
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	160A
Styki główne:	4NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF150T4A230, 4bieg-4NO, 165A w AC1, cewka 230V 50/60Hz

Kod produktu:	LOV0201950
Producent:	Lovato Electric
Numer Katalogowy:	BF150T4A230
Seria:	BF 4P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 4P
Typ produktu:	Stycznik mocy
Ilość biegunów:	4
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	165A
Styki główne:	4NO
Wyprowadzenia:	zaciski śrubowe

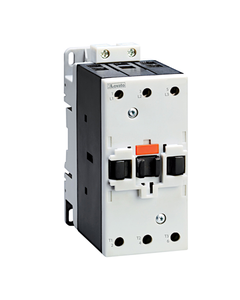

Stycznik BF4000E024, 3bieg-3NO, 40A w AC3, 18,5kW, cewka 20-48V AC/DC

Kod produktu:	LOV0202010
Producent:	Lovato Electric
Numer Katalogowy:	BF4000E024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	18.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	20-48V AC/DC
Prąd (AC1):	60A
Prąd Ie (AC3):	40A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe
