Styczniki mocy AC

Styczniki mocy prądu zmiennego AC to łączniki elektryczne mechanizmowe których styki robocze (prądowe) pracują w obwodach prądu zmiennego i przeznaczone są do włączania lub wyłączania zasilania układów elektrycznych silnoprądowych (układów mocy) . Stycznikiem mocy można załączać i wyłączać urządzenia będące pod obciążeniem, jak na przykład silniki elektryczne, urządzenia dźwigowe, obwody grzejne itp. Styczniki mocy AC przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania np. AC3 i AC4 - łączenie silników klatkowych, czy kategorią użytkowania AC1 - łączenie urządzeń grzejnych i oporowych. Styczniki mocy prądu zmiennego AC mogą występować z cewkami prądu zmiennego AC, z cewkami prądu stałego DC oraz uniwersalnymi cewkami elektronicznymi AC/DC o szerokim zakresie napięciowym. Dlatego nie należy utożsamiać stycznika prądu stałego DC ze stycznikiem prądu zmiennego AC sterowanym cewką zasilaną prądem DC, co jest częstym błędem.

Stycznik BF1210A230, 3bieg-3NO, 12A w AC3, 5,7kW, cewka 230V 50/60Hz, styki pom. 1NO

Kod produktu:	LOV0201350
Producent:	Lovato Electric
Numer Katalogowy:	BF1210A230
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	5.7kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	23A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF1801A024, 3bieg-3NO, 18A w AC3, 7,5kW, cewka 24V 50/60Hz, styki pom. 1NC

Kod produktu:	LOV0201360
Producent:	Lovato Electric
Numer Katalogowy:	BF1801A024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	7.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	26A
Prąd Ie (AC3):	18A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe

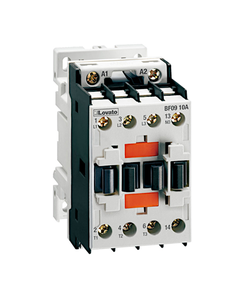

Stycznik BF1801A110, 3bieg-3NO, 18A w AC3, 7,5kW, cewka 110V 50/60Hz, styki pom. 1NC

Kod produktu:	LOV0201370
Producent:	Lovato Electric
Numer Katalogowy:	BF1801A110
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	7.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V 50/60Hz
Prąd (AC1):	26A
Prąd Ie (AC3):	18A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe

Stycznik BF1801A230, 3bieg-3NO, 18A w AC3, 7,5kW, cewka 230V 50/60Hz, styki pom. 1NC

Kod produktu:	LOV0201375
Producent:	Lovato Electric
Numer Katalogowy:	BF1801A230
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	7.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	26A
Prąd Ie (AC3):	18A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe

Stycznik BF1810A024, 3bieg-3NO, 18A w AC3, 7,5kW, cewka 24V 50/60Hz, styki pom. 1NO

Kod produktu:	LOV0201385
Producent:	Lovato Electric
Numer Katalogowy:	BF1810A024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	7.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	26A
Prąd Ie (AC3):	18A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF1810A110, 3bieg-3NO, 18A w AC3, 7,5kW, cewka 110V 50/60Hz, styki pom. 1NO

Kod produktu:	LOV0201395
Producent:	Lovato Electric
Numer Katalogowy:	BF1810A110
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	7.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V 50/60Hz
Prąd (AC1):	26A
Prąd Ie (AC3):	18A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF1810A230, 3bieg-3NO, 18A w AC3, 7,5kW, cewka 230V 50/60Hz, styki pom. 1NO

Kod produktu:	LOV0201400
Producent:	Lovato Electric
Numer Katalogowy:	BF1810A230
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	7.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	26A
Prąd Ie (AC3):	18A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

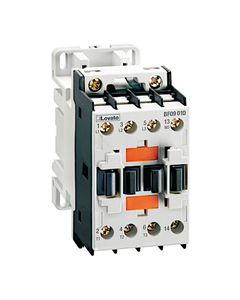

Stycznik BF1810D024, 3bieg-3NO, 18A w AC3, 7,5kW, cewka 24V DC, styki pom. 1NO

Kod produktu:	LOV0201405
Producent:	Lovato Electric
Numer Katalogowy:	BF1810D024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	7.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC
Prąd (AC1):	26A
Prąd Ie (AC3):	18A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF2501A024, 3bieg-3NO, 25A w AC3, 12,5kW, cewka 24V 50/60Hz, styki pom. 1NC

Kod produktu:	LOV0201410
Producent:	Lovato Electric
Numer Katalogowy:	BF2501A024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	12.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	26A
Prąd Ie (AC3):	25A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe

Stycznik BF2501A110, 3bieg-3NO, 25A w AC3, 12,5kW, cewka 110V 50/60Hz, styki pom. 1NC

Kod produktu:	LOV0201420
Producent:	Lovato Electric
Numer Katalogowy:	BF2501A110
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	12.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V 50/60Hz
Prąd (AC1):	26A
Prąd Ie (AC3):	25A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe
