Styczniki mocy AC

Styczniki mocy prądu zmiennego AC to łączniki elektryczne mechanizmowe których styki robocze (prądowe) pracują w obwodach prądu zmiennego i przeznaczone są do włączania lub wyłączania zasilania układów elektrycznych silnoprądowych (układów mocy) . Stycznikiem mocy można załączać i wyłączać urządzenia będące pod obciążeniem, jak na przykład silniki elektryczne, urządzenia dźwigowe, obwody grzejne itp. Styczniki mocy AC przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania np. AC3 i AC4 - łączenie silników klatkowych, czy kategorią użytkowania AC1 - łączenie urządzeń grzejnych i oporowych. Styczniki mocy prądu zmiennego AC mogą występować z cewkami prądu zmiennego AC, z cewkami prądu stałego DC oraz uniwersalnymi cewkami elektronicznymi AC/DC o szerokim zakresie napięciowym. Dlatego nie należy utożsamiać stycznika prądu stałego DC ze stycznikiem prądu zmiennego AC sterowanym cewką zasilaną prądem DC, co jest częstym błędem.

Stycznik BF3200A024, 3bieg-3NO, 32A w AC3, 16kW, cewka 24V 50/60Hz

Kod produktu:	LOV0201485
Producent:	Lovato Electric
Numer Katalogowy:	BF3200A024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	16kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	45A
Prąd Ie (AC3):	32A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF3200A048, 3bieg-3NO, 32A w AC3, 16kW, cewka 48V 50/60Hz

Kod produktu:	LOV0201490
Producent:	Lovato Electric
Numer Katalogowy:	BF3200A048
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	16kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V 50/60Hz
Prąd (AC1):	45A
Prąd Ie (AC3):	32A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF3200A110, 3bieg-3NO, 32A w AC3, 16kW, cewka 110V 50/60Hz

Kod produktu:	LOV0201495
Producent:	Lovato Electric
Numer Katalogowy:	BF3200A110
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	16kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V 50/60Hz
Prąd (AC1):	45A
Prąd Ie (AC3):	32A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF3200A230, 3bieg-3NO, 32A w AC3, 16kW, cewka 230V 50/60Hz

Kod produktu:	LOV0201500
Producent:	Lovato Electric
Numer Katalogowy:	BF3200A230
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	16kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	45A
Prąd Ie (AC3):	32A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

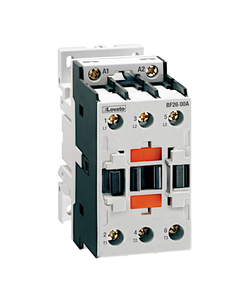

Stycznik BF3200A400, 3bieg-3NO, 32A w AC3, 16kW, cewka 400V 50/60Hz

Kod produktu:	LOV0201505
Producent:	Lovato Electric
Numer Katalogowy:	BF3200A400
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	16kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	400V 50/60Hz
Prąd (AC1):	45A
Prąd Ie (AC3):	32A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF3800A024, 3bieg-3NO, 38A w AC3, 18,5kW, cewka 24V 50/60Hz

Kod produktu:	LOV0201510
Producent:	Lovato Electric
Numer Katalogowy:	BF3800A024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	18.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	45A
Prąd Ie (AC3):	38A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF3800A048, 3bieg-3NO, 38A w AC3, 18,5kW, cewka 48V 50/60Hz

Kod produktu:	LOV0201515
Producent:	Lovato Electric
Numer Katalogowy:	BF3800A048
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	18.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V 50/60Hz
Prąd (AC1):	45A
Prąd Ie (AC3):	38A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF3800A110, 3bieg-3NO, 38A w AC3, 18,5kW, cewka 110V 50/60Hz

Kod produktu:	LOV0201520
Producent:	Lovato Electric
Numer Katalogowy:	BF3800A110
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	18.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V 50/60Hz
Prąd (AC1):	45A
Prąd Ie (AC3):	38A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF3800A230, 3bieg-3NO, 38A w AC3, 18,5kW, cewka 230V 50/60Hz

Kod produktu:	LOV0201525
Producent:	Lovato Electric
Numer Katalogowy:	BF3800A230
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	18.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	45A
Prąd Ie (AC3):	38A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF3800A400, 3bieg-3NO, 38A w AC3, 18,5kW, cewka 400V 50/60Hz

Kod produktu:	LOV0201530
Producent:	Lovato Electric
Numer Katalogowy:	BF3800A400
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	18.5kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	400V 50/60Hz
Prąd (AC1):	45A
Prąd Ie (AC3):	38A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe
