Styczniki mocy AC

Styczniki mocy prądu zmiennego AC to łączniki elektryczne mechanizmowe których styki robocze (prądowe) pracują w obwodach prądu zmiennego i przeznaczone są do włączania lub wyłączania zasilania układów elektrycznych silnoprądowych (układów mocy) . Stycznikiem mocy można załączać i wyłączać urządzenia będące pod obciążeniem, jak na przykład silniki elektryczne, urządzenia dźwigowe, obwody grzejne itp. Styczniki mocy AC przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania np. AC3 i AC4 - łączenie silników klatkowych, czy kategorią użytkowania AC1 - łączenie urządzeń grzejnych i oporowych. Styczniki mocy prądu zmiennego AC mogą występować z cewkami prądu zmiennego AC, z cewkami prądu stałego DC oraz uniwersalnymi cewkami elektronicznymi AC/DC o szerokim zakresie napięciowym. Dlatego nie należy utożsamiać stycznika prądu stałego DC ze stycznikiem prądu zmiennego AC sterowanym cewką zasilaną prądem DC, co jest częstym błędem.

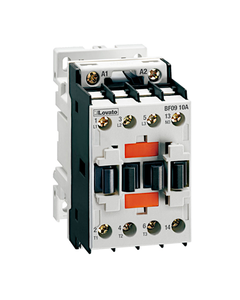

Stycznik BF0901A230, 3bieg-3NO, 9A w AC3, 4,2kW, cewka 230V 50/60Hz, styki pom. 1NC

Kod produktu:	LOV0201275
Producent:	Lovato Electric
Numer Katalogowy:	BF0901A230
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	4.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe

Stycznik BF0910A024, 3bieg-3NO, 9A w AC3, 4,2kw, cewka 24V 50/60Hz, styki pom. 1NO

Kod produktu:	LOV0201285
Producent:	Lovato Electric
Numer Katalogowy:	BF0910A024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	4.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF0910A048, 3bieg-3NO, 9A w AC3, 4,2kW, cewka 48V 50/60Hz, styki pom. 1NO

Kod produktu:	LOV0201290
Producent:	Lovato Electric
Numer Katalogowy:	BF0910A048
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	4.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF0910A110, 3bieg-3NO, 9A w AC3, 4,2kw, cewka 110V 50/60Hz, styki pom. 1NO

Kod produktu:	LOV0201295
Producent:	Lovato Electric
Numer Katalogowy:	BF0910A110
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	4.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF0910A230, 3bieg-3NO, 9A w AC3, 4,2kW, cewka 230V 50/60Hz, styki pom. 1NO

Kod produktu:	LOV0201300
Producent:	Lovato Electric
Numer Katalogowy:	BF0910A230
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	4.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	20A
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF1201A024, 3bieg-3NO, 12A w AC3, 5,7kW, cewka 24V 50/60Hz, styki pom. 1NC

Kod produktu:	LOV0201320
Producent:	Lovato Electric
Numer Katalogowy:	BF1201A024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	5.7kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	23A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe

Stycznik BF1201A110, 3bieg-3NO, 12A w AC3, 5,7kW, cewka 110V 50/60Hz, styki pom. 1NC

Kod produktu:	LOV0201322
Producent:	Lovato Electric
Numer Katalogowy:	BF1201A110
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	5.7kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V 50/60Hz
Prąd (AC1):	23A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe

Stycznik BF1201A230, 3bieg-3NO, 12A w AC3, 5,7kW, cewka 230V 50/60Hz, styki pom. 1NC

Kod produktu:	LOV0201325
Producent:	Lovato Electric
Numer Katalogowy:	BF1201A230
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	5.7kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd (AC1):	23A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe

Stycznik BF1210A024, 3bieg-3NO, 12A w AC3, 5,7kW, cewka 24V 50/60Hz, styki pom. 1NO

Kod produktu:	LOV0201335
Producent:	Lovato Electric
Numer Katalogowy:	BF1210A024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	5.7kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V 50/60Hz
Prąd (AC1):	23A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe

Stycznik BF1210A110, 3bieg-3NO, 12A w AC3, 5,7kW, cewka 110V 50/60Hz, styki pom. 1NO

Kod produktu:	LOV0201345
Producent:	Lovato Electric
Numer Katalogowy:	BF1210A110
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	5.7kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	110V 50/60Hz
Prąd (AC1):	23A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe
