Transformatory bez obudowy

Transformatory bez obudowy (otwarte) to najbardziej popularne transformatory ogólnego stosowania dostępne na rynku. Występują jako jednofazowe oraz trójfazowe. Ze względu na zastosowanie mogą być wykonane jako transformatory separacyjne oraz bezpieczeństwa. Separacyjne to takie w których napięcie wyjściowe jest najczęściej równe napięciu wejściowemu. Pomiędzy uzwojeniem pierwotnym a wtórnym posiadają one separację galwaniczną. Transformatory separacyjne stosuje się tam gdzie wymagana jest ochrona porażeniowa przed prądami doziemnymi. Z kolei transformatory bezpieczeństwa posiadają ochronne oddzielenie uzwojenia pierwotnego od wtórnego i przeznaczone są do zasilania obwodów napięciem wtórnym bezpiecznym nie przekraczającym 50V AC. Transformatory bez obudowy wykorzystywane są najczęściej do wbudowywania w instalacjach i urządzeniach elektro-energetycznych lub przemysłowych. Nie mogą być stosowane bez odpowiedniej zabudowy w trudnych warunkach ze względu na niski stopień ochrony IP00. Możemy tutaj wyróżnić serie takie jak: STM, TMM, TUN oraz T3N.

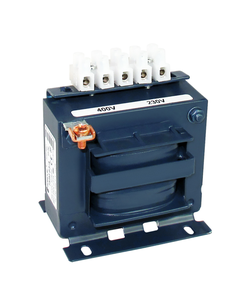

Transformator TMM 63/A 500/24V, 63VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2801370
Producent:	Breve
Numer Katalogowy:	16224-9943
Seria:	TMM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	TMM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	1.2kg
Moc:	63VA
Montaż:	płyta
Napięcie pierwotne (PRI):	500V AC
Napięcie wtórne (SEC):	24V AC
Stopień ochrony:	IP00
Wymiary:	78x60x88mm

Transformator TMM 63/A 500/230V, 63VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2801380
Producent:	Breve
Numer Katalogowy:	16052-9978
Seria:	TMM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	TMM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	1.2kg
Moc:	63VA
Montaż:	płyta
Napięcie pierwotne (PRI):	500V AC
Napięcie wtórne (SEC):	230V AC
Stopień ochrony:	IP00
Wymiary:	78x60x88mm

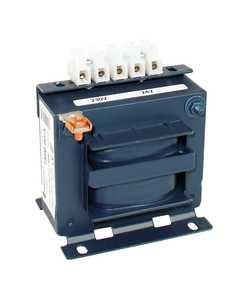

Transformator TMM 80/A 500V/24V, 80VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2801460
Producent:	Breve
Numer Katalogowy:	16224-9983
Seria:	TMM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	TMM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	1.3kg
Moc:	80VA
Montaż:	płyta
Napięcie pierwotne (PRI):	500V AC
Napięcie wtórne (SEC):	24V AC
Stopień ochrony:	IP00
Wymiary:	84x60x100mm

Transformator TMM 80/A 500V/230V, 80VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2801470
Producent:	Breve
Numer Katalogowy:	16252-9999
Seria:	TMM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	TMM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	1.3kg
Moc:	80VA
Montaż:	płyta
Napięcie pierwotne (PRI):	500V AC
Napięcie wtórne (SEC):	230V AC
Stopień ochrony:	IP00
Wymiary:	84x60x100mm

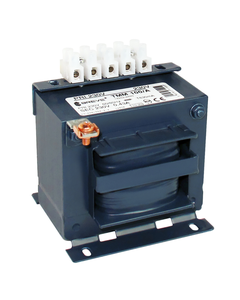

Transformator TMM 100/A 230/12V, 100VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2801500
Producent:	Breve
Numer Katalogowy:	16212-9995
Seria:	TMM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	TMM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	1.8kg
Moc:	100VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	12V AC
Stopień ochrony:	IP00
Wymiary:	84x74x100mm

Transformator TMM 100/A 230/24V, 100VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2801510
Producent:	Breve
Numer Katalogowy:	16224-9988
Seria:	TMM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	TMM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	1.8kg
Moc:	100VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	24V AC
Stopień ochrony:	IP00
Wymiary:	84x74x100mm

Transformator TMM 100/A 230/110V, 100VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2801520
Producent:	Breve
Numer Katalogowy:	16245-9987
Seria:	TMM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	TMM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	1.8kg
Moc:	100VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	110V AC
Stopień ochrony:	IP00
Wymiary:	84x74x100mm

Transformator TMM 100/A 230/230V, 100VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2801530
Producent:	Breve
Numer Katalogowy:	16252-9990
Seria:	TMM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	TMM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	1.8kg
Moc:	100VA
Montaż:	płyta
Napięcie pierwotne (PRI):	230V AC
Napięcie wtórne (SEC):	230V AC
Stopień ochrony:	IP00
Wymiary:	84x74x100mm

Transformator TMM 100/A 400/24V, 100VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2801540
Producent:	Breve
Numer Katalogowy:	16224-9986
Seria:	TMM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	TMM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	1.8kg
Moc:	100VA
Montaż:	płyta
Napięcie pierwotne (PRI):	400V AC
Napięcie wtórne (SEC):	24V AC
Stopień ochrony:	IP00
Wymiary:	84x74x100mm

Transformator TMM 100/A 400/42V, 100VA, 1-fazowy, seperacyjny lub bezpieczeństwa, otwarty IP00

Kod produktu:	BRE2801550
Producent:	Breve
Numer Katalogowy:	16230-9997
Seria:	TMM

Dane techniczne

TABELA WYKONAŃ

Producent:	Breve
Seria:	TMM
Typ produktu:	Transformator 1-fazowy
Liczba faz:	1
Masa:	1.8kg
Moc:	100VA
Montaż:	płyta
Napięcie pierwotne (PRI):	400V AC
Napięcie wtórne (SEC):	42V AC
Stopień ochrony:	IP00
Wymiary:	84x74x100mm
