Przekaźniki elektromagnetyczne, gniazda

Przekaźniki elektromagnetyczne to łączniki małych mocy, służące do sterowania urządzeniami elektrycznymi. Zamykają lub otwierają obwód elektryczny poprzez pośrednie oddziaływanie cewki na stan styków. Styki mogą być o działaniu zwiernym, rozwiernym lub przełącznym oraz występować w układzie jedno- lub wielokrotnym. Przekaźniki mogą być montowane w gniazdach, na płycie montażowej, na uchwytach, na szynie DIN lub lutowane. Dzięki zróżnicowaniu wykonań, rodzajów styków, cewek, mocy, napięcia zestyków oraz wymiarów, możliwe jest dobranie przekaźnika elektromagnetycznego idealnie dopasowanego do indywidualnych wymagań.

Przekaźnik R40N-3011-85-5024, 1P 40A, cewka 24V AC, do obw. drukowanych

Kod produktu:	REL0312170
Producent:	Relpol
Numer Katalogowy:	2614832
Seria:	R40N

Dane techniczne

TABELA WYKONAŃ

Producent:	Relpol
Seria:	R40N
Typ produktu:	Przekaźnik przemysłowy
Konfiguracja styków:	1P
Masa:	0.03
Materiał styków:	AgSnO2
Montaż:	do montażu PCB
Napięcie cewki Us:	24V AC
Napięcie znamionowe zestyków:	240V AC
Obciążalność styków AC:	40A / 240V AC
Obciążalność styków DC:	40A / 30V DC
Prąd znamionowy zestyku:	40A
Wymiary WxSxG:	20.5x27.6x32.5mm

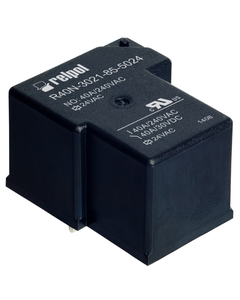

Przekaźnik R40N-3021-85-5024, 1Z 40A, cewka 24V AC, do obw. drukowanych

Kod produktu:	REL0312175
Producent:	Relpol
Numer Katalogowy:	2614841
Seria:	R40N

Dane techniczne

TABELA WYKONAŃ

Producent:	Relpol
Seria:	R40N
Typ produktu:	Przekaźnik przemysłowy
Konfiguracja styków:	1Z
Masa:	0.03
Materiał styków:	AgSnO2
Montaż:	do montażu PCB
Napięcie cewki Us:	24V AC
Napięcie znamionowe zestyków:	240V AC
Obciążalność styków AC:	40A / 240V AC
Obciążalność styków DC:	40A / 30V DC
Prąd znamionowy zestyku:	40A
Wymiary WxSxG:	20.5x27.6x32.5mm

Przekaźnik R40N-3011-85-5220, 1P 40A, cewka 220V AC, do obw. drukowanych

Kod produktu:	REL0312180
Producent:	Relpol
Numer Katalogowy:	2614752
Seria:	R40N

Dane techniczne

TABELA WYKONAŃ

Producent:	Relpol
Seria:	R40N
Typ produktu:	Przekaźnik przemysłowy
Konfiguracja styków:	1P
Masa:	0.03
Materiał styków:	AgSnO2
Montaż:	do montażu PCB
Napięcie cewki Us:	220V AC
Napięcie znamionowe zestyków:	240V AC
Obciążalność styków AC:	40A / 240V AC
Obciążalność styków DC:	40A / 30V DC
Prąd znamionowy zestyku:	40A
Wymiary WxSxG:	20.5x27.6x32.5mm

Przekaźnik R40N-3021-85-5220, 1Z 40A, cewka 220V AC, do obw. drukowanych

Kod produktu:	REL0312185
Producent:	Relpol
Numer Katalogowy:	2614762
Seria:	R40N

Dane techniczne

TABELA WYKONAŃ

Producent:	Relpol
Seria:	R40N
Typ produktu:	Przekaźnik przemysłowy
Konfiguracja styków:	1Z
Masa:	0.03
Materiał styków:	AgSnO2
Montaż:	do montażu PCB
Napięcie cewki Us:	220V AC
Napięcie znamionowe zestyków:	240V AC
Obciążalność styków AC:	40A / 240V AC
Obciążalność styków DC:	40A / 30V DC
Prąd znamionowy zestyku:	40A
Wymiary WxSxG:	20.5x27.6x32.5mm

Przekaźnik RS35-3022-25-1005, 2Z 35A, cewka 5V DC, montaż PCB, do systemów solarnych

Kod produktu:	REL0312200
Producent:	Relpol
Numer Katalogowy:	859166
Seria:	RS35

Dane techniczne

TABELA WYKONAŃ

Producent:	Relpol
Seria:	RS35
Typ produktu:	Przekaźnik przemysłowy
Konfiguracja styków:	2Z
Masa:	0.105kg
Materiał styków:	AgSnO2
Montaż:	do montażu PCB
Napięcie cewki Us:	5V DC
Napięcie znamionowe zestyków:	250V AC
Obciążalność styków AC:	35A / 250V AC
Obciążalność styków DC:	35A / 24V DC
Prąd znamionowy zestyku:	35A
Wymiary WxSxG:	49.2x25x40mm

Przekaźnik RS35-3022-25-1012, 2Z 35A, cewka 12V DC, montaż PCB, do systemów solarnych

Kod produktu:	REL0312205
Producent:	Relpol
Numer Katalogowy:	859168
Seria:	RS35

Dane techniczne

TABELA WYKONAŃ

Producent:	Relpol
Seria:	RS35
Typ produktu:	Przekaźnik przemysłowy
Konfiguracja styków:	2Z
Masa:	0.105kg
Materiał styków:	AgSnO2
Montaż:	do montażu PCB
Napięcie cewki Us:	12V DC
Napięcie znamionowe zestyków:	250V AC
Obciążalność styków AC:	35A / 250V AC
Obciążalność styków DC:	35A / 24V DC
Prąd znamionowy zestyku:	35A
Wymiary WxSxG:	49.2x25x40mm

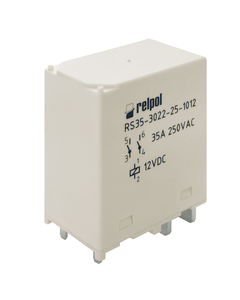

Przekaźnik RS35-3022-25-1024, 2Z 35A, cewka 24V DC, montaż PCB, do systemów solarnych

Kod produktu:	REL0312210
Producent:	Relpol
Numer Katalogowy:	859170
Seria:	RS35

Dane techniczne

TABELA WYKONAŃ

Producent:	Relpol
Seria:	RS35
Typ produktu:	Przekaźnik przemysłowy
Konfiguracja styków:	2Z
Masa:	0.105kg
Materiał styków:	AgSnO2
Montaż:	do montażu PCB
Napięcie cewki Us:	24V DC
Napięcie znamionowe zestyków:	250V AC
Obciążalność styków AC:	35A / 250V AC
Obciążalność styków DC:	35A / 24V DC
Prąd znamionowy zestyku:	35A
Wymiary WxSxG:	49.2x25x40mm

Przekaźnik RS50-3022-25-1005, 2Z 50A, cewka 5V DC, montaż PCB, do systemów solarnych

Kod produktu:	REL0312230
Producent:	Relpol
Numer Katalogowy:	859171
Seria:	RS50

Dane techniczne

TABELA WYKONAŃ

Producent:	Relpol
Seria:	RS50
Typ produktu:	Przekaźnik przemysłowy
Konfiguracja styków:	2Z
Masa:	0.105kg
Materiał styków:	AgSnO2
Montaż:	do montażu PCB
Napięcie cewki Us:	5V DC
Napięcie znamionowe zestyków:	250V AC
Obciążalność styków AC:	50A / 250V AC
Obciążalność styków DC:	50A / 24V DC
Prąd znamionowy zestyku:	50A
Wymiary WxSxG:	49.2x25x40mm

Przekaźnik RS50-3022-25-1012, 2Z 50A, cewka 12V DC, montaż PCB, do systemów solarnych

Kod produktu:	REL0312235
Producent:	Relpol
Numer Katalogowy:	859173
Seria:	RS50

Dane techniczne

TABELA WYKONAŃ

Producent:	Relpol
Seria:	RS50
Typ produktu:	Przekaźnik przemysłowy
Konfiguracja styków:	2Z
Masa:	0.105kg
Materiał styków:	AgSnO2
Montaż:	do montażu PCB
Napięcie cewki Us:	12V DC
Napięcie znamionowe zestyków:	250V AC
Obciążalność styków AC:	50A / 250V AC
Obciążalność styków DC:	50A / 24V DC
Prąd znamionowy zestyku:	50A
Wymiary WxSxG:	49.2x25x40mm

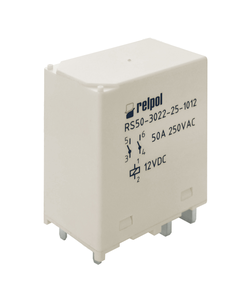

Przekaźnik RS50-3022-25-1024, 2Z 50A, cewka 24V DC, montaż PCB, do systemów solarnych

Kod produktu:	REL0312240
Producent:	Relpol
Numer Katalogowy:	859175
Seria:	RS50

Dane techniczne

TABELA WYKONAŃ

Producent:	Relpol
Seria:	RS50
Typ produktu:	Przekaźnik przemysłowy
Konfiguracja styków:	2Z
Masa:	0.105kg
Materiał styków:	AgSnO2
Montaż:	do montażu PCB
Napięcie cewki Us:	24V DC
Napięcie znamionowe zestyków:	250V AC
Obciążalność styków AC:	50A / 250V AC
Obciążalność styków DC:	50A / 24V DC
Prąd znamionowy zestyku:	50A
Wymiary WxSxG:	49.2x25x40mm
