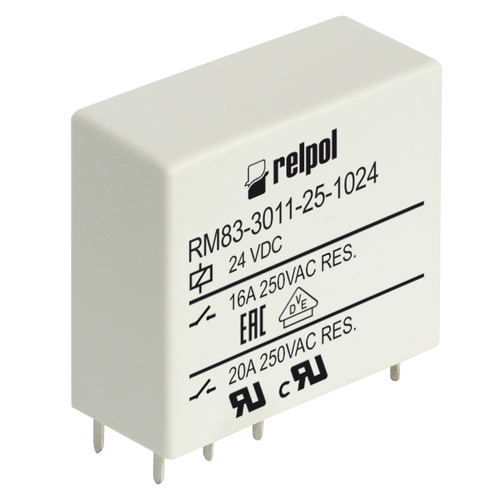

Przekaźnik RM83-3021-25-1024, 1Z 16A, cewka 24V DC, styki AgSnO2

Przekaźnik RM83-3021-25-1024, 1Z 16A, cewka 24V DC, styki AgSnO2

Kod produktu	REL0312550
Producent	Relpol
Numer Katalogowy	440684
Seria	RM83

TABELA WYKONAŃ

Opis produktu

Przekaźnik RM83-3021-25-1024 firmy Relpol to przekaźnik elektromagnetyczny miniaturowy serii RM83, do obwodu drukowanego i gniazda wtykowego. Raster 5 mm. Wysokość 25,5 mm. Wyjście: 1Z - jeden zestyk zwierny - wyprowadzenia: 11(7)/21(4)-14(8)/24(5); AC1 - 16 A / 250 V; DC1 - 16 A / 24 V. Wejście / cewka - wyprowadzenia: A1(1) - A2(2), napięcie zasilania Un - 24 V DC. Wymiary: 29,5 x 13,1 x 25,5 mm. Materiał styków: AgSnO2. IP 40. Opcje montażu gniazd: EC50, GD50, PW80 - do druku. Uwaga: w przekaźniku są galwaniczne połączenia wyprowadzeń 11 z 21 oraz 14 z 24.

Dane techniczne

Producent	Relpol
Seria	RM83
Typ produktu	Przekaźnik miniaturowy
Symbol	RM83-3021-25-1024
Konfiguracja styków	1Z
Masa	0.018
Materiał styków	AgSnO2
Montaż	do gniazd wtykowych i montażu PCB
Napięcie cewki Us	24V DC
Napięcie znamionowe zestyków	250V AC
Obciążalność styków AC	16A / 250V AC
Obciążalność styków DC	16A / 24V DC
Prąd znamionowy zestyku	16A
Typ gniazda	EC50, GD50, PW80
Wymiary WxSxG	25.1x13.1x29.2mm
