Kurtyny bezpieczeństwa i bariery fotoelektryczne

Kurtyna bezpieczeństwa to optyczna bariera bezpieczeństwa przeznaczona do ochrony osób pracujących w otoczeniu maszyn wymagających strefy ochronnej (dla zapewnienia bezpieczeństwa operatorom tych urządzeń). Emituje ona promienie świetlne w paśmie podczerwieni w postaci bariery, której przekroczenie lub przerwanie powoduje zatrzymanie maszyny lub innego urządzenia procesu technologicznego. Optyczne kurtyny bezpieczeństwa są obecnie jednym z najczęściej i najchętniej stosowanych technicznych środków ochrony pracowników w przemyśle. Ze względu na pełnione funkcje możemy je usystematyzować jako świetlne kurtyny bezpieczeństwa do: ochrony palców (rozdzielczość 14mm), ochrony dłoni (rozdzielczość 25mm) oraz ochrony ciała (rozdzielczość 45mm).

Zobacz jako Lista Siatka

Kurtyna bezpieczeństwa SF4D-F111 (V2) typ 4, IP67, 1110mm, ochrona palca (nadajnik+odbiornik)

Kod produktu:	PAN2160910
Producent:	Panasonic
Numer Katalogowy:	SF4D-F111
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	111
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona palca
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	14mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	1110mm
Zasięg wykrywania:	0.2-7m lub 0.8-12m

Kurtyna bezpieczeństwa SF4D-F127 (V2) typ 4, IP67, 1270mm, ochrona palca (nadajnik+odbiornik)

Kod produktu:	PAN2160920
Producent:	Panasonic
Numer Katalogowy:	SF4D-F127
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	127
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona palca
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	14mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	1270mm
Zasięg wykrywania:	0.2-7m lub 0.8-12m

Kurtyna bezpieczeństwa SF4D-H8 (V2) typ 4, IP67, 150mm, ochrona ręki (nadajnik+odbiornik)

Kod produktu:	PAN2160930
Producent:	Panasonic
Numer Katalogowy:	SF4D-H8
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	8
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona ręki
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	25mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	150mm
Zasięg wykrywania:	0.2-9m lub 0.8-15m

Kurtyna bezpieczeństwa SF4D-H12 (V2) typ 4, IP67, 230mm, ochrona ręki (nadajnik+odbiornik)

Kod produktu:	PAN2160940
Producent:	Panasonic
Numer Katalogowy:	SF4D-H12
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	12
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona ręki
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	25mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	230mm
Zasięg wykrywania:	0.2-9m lub 0.8-15m

Kurtyna bezpieczeństwa SF4D-H16 (V2) typ 4, IP67, 310mm, ochrona ręki (nadajnik+odbiornik)

Kod produktu:	PAN2160950
Producent:	Panasonic
Numer Katalogowy:	SF4D-H16
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	16
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona ręki
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	25mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	310mm
Zasięg wykrywania:	0.2-9m lub 0.8-15m

Kurtyna bezpieczeństwa SF4D-H20 (V2) typ 4, IP67, 390mm, ochrona ręki (nadajnik+odbiornik)

Kod produktu:	PAN2160960
Producent:	Panasonic
Numer Katalogowy:	SF4D-H20
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	20
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona ręki
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	25mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	390mm
Zasięg wykrywania:	0.2-9m lub 0.8-15m

Kurtyna bezpieczeństwa SF4D-H24 (V2) typ 4, IP67, 470mm, ochrona ręki (nadajnik+odbiornik)

Kod produktu:	PAN2160970
Producent:	Panasonic
Numer Katalogowy:	SF4D-H24
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	24
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona ręki
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	25mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	470mm
Zasięg wykrywania:	0.2-9m lub 0.8-15m

Kurtyna bezpieczeństwa SF4D-H28 (V2) typ 4, IP67, 550mm, ochrona ręki (nadajnik+odbiornik)

Kod produktu:	PAN2160980
Producent:	Panasonic
Numer Katalogowy:	SF4D-H28
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	28
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona ręki
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	25mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	550mm
Zasięg wykrywania:	0.2-9m lub 0.8-15m

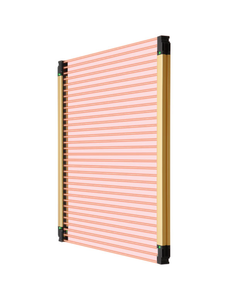

Kurtyna bezpieczeństwa SF4D-H32 (V2) typ 4, IP67, 630mm, ochrona ręki (nadajnik+odbiornik)

Kod produktu:	PAN2160990
Producent:	Panasonic
Numer Katalogowy:	SF4D-H32
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	32
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona ręki
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	25mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	630mm
Zasięg wykrywania:	0.2-9m lub 0.8-15m

Kurtyna bezpieczeństwa SF4D-H36 (V2) typ 4, IP67, 710mm, ochrona ręki (nadajnik+odbiornik)

Kod produktu:	PAN2161000
Producent:	Panasonic
Numer Katalogowy:	SF4D-H36
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	36
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona ręki
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	25mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	710mm
Zasięg wykrywania:	0.2-9m lub 0.8-15m
