Kurtyny bezpieczeństwa i bariery fotoelektryczne

Kurtyna bezpieczeństwa to optyczna bariera bezpieczeństwa przeznaczona do ochrony osób pracujących w otoczeniu maszyn wymagających strefy ochronnej (dla zapewnienia bezpieczeństwa operatorom tych urządzeń). Emituje ona promienie świetlne w paśmie podczerwieni w postaci bariery, której przekroczenie lub przerwanie powoduje zatrzymanie maszyny lub innego urządzenia procesu technologicznego. Optyczne kurtyny bezpieczeństwa są obecnie jednym z najczęściej i najchętniej stosowanych technicznych środków ochrony pracowników w przemyśle. Ze względu na pełnione funkcje możemy je usystematyzować jako świetlne kurtyny bezpieczeństwa do: ochrony palców (rozdzielczość 14mm), ochrony dłoni (rozdzielczość 25mm) oraz ochrony ciała (rozdzielczość 45mm).

Kurtyna bezpieczeństwa SF4D-F15 (V2) typ 4, IP67, 150mm, ochrona palca (nadajnik+odbiornik)

Kod produktu:	PAN2160810
Producent:	Panasonic
Numer Katalogowy:	SF4D-F15
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	15
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona palca
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	14mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	150mm
Zasięg wykrywania:	0.2-7m lub 0.8-12m

Kurtyna bezpieczeństwa SF4D-F23 (V2) typ 4, IP67, 230mm, ochrona palca (nadajnik+odbiornik)

Kod produktu:	PAN2160820
Producent:	Panasonic
Numer Katalogowy:	SF4D-F23
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	23
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona palca
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	14mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	230mm
Zasięg wykrywania:	0.2-7m lub 0.8-12m

Kurtyna bezpieczeństwa SF4D-F31 (V2) typ 4, IP67, 310mm, ochrona palca (nadajnik+odbiornik)

Kod produktu:	PAN2160830
Producent:	Panasonic
Numer Katalogowy:	SF4D-F31
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	31
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona palca
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	14mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	310mm
Zasięg wykrywania:	0.2-7m lub 0.8-12m

Kurtyna bezpieczeństwa SF4D-F39 (V2) typ 4, IP67, 390mm, ochrona palca (nadajnik+odbiornik)

Kod produktu:	PAN2160840
Producent:	Panasonic
Numer Katalogowy:	SF4D-F39
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	39
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona palca
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	14mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	390mm
Zasięg wykrywania:	0.2-7m lub 0.8-12m

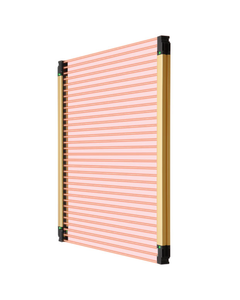

Kurtyna bezpieczeństwa SF4D-F47 (V2) typ 4, IP67, 470mm, ochrona palca (nadajnik+odbiornik)

Kod produktu:	PAN2160850
Producent:	Panasonic
Numer Katalogowy:	SF4D-F47
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	47
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona palca
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	14mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	470mm
Zasięg wykrywania:	0.2-7m lub 0.8-12m

Kurtyna bezpieczeństwa SF4D-F55 (V2) typ 4, IP67, 550mm, ochrona palca (nadajnik+odbiornik)

Kod produktu:	PAN2160860
Producent:	Panasonic
Numer Katalogowy:	SF4D-F55
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	55
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona palca
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	14mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	550mm
Zasięg wykrywania:	0.2-7m lub 0.8-12m

Kurtyna bezpieczeństwa SF4D-F63 (V2) typ 4, IP67, 630mm, ochrona palca (nadajnik+odbiornik)

Kod produktu:	PAN2160870
Producent:	Panasonic
Numer Katalogowy:	SF4D-F63
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	63
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona palca
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	14mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	630mm
Zasięg wykrywania:	0.2-7m lub 0.8-12m

Kurtyna bezpieczeństwa SF4D-F71 (V2) typ 4, IP67, 710mm, ochrona palca (nadajnik+odbiornik)

Kod produktu:	PAN2160880
Producent:	Panasonic
Numer Katalogowy:	SF4D-F71
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	71
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona palca
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	14mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	710mm
Zasięg wykrywania:	0.2-7m lub 0.8-12m

Kurtyna bezpieczeństwa SF4D-F79 (V2) typ 4, IP67, 790mm, ochrona palca (nadajnik+odbiornik)

Kod produktu:	PAN2160890
Producent:	Panasonic
Numer Katalogowy:	SF4D-F79
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	79
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona palca
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	14mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	790mm
Zasięg wykrywania:	0.2-7m lub 0.8-12m

Kurtyna bezpieczeństwa SF4D-F95 (V2) typ 4, IP67, 950mm, ochrona palca (nadajnik+odbiornik)

Kod produktu:	PAN2160900
Producent:	Panasonic
Numer Katalogowy:	SF4D-F95
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	95
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona palca
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	14mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	950mm
Zasięg wykrywania:	0.2-7m lub 0.8-12m
