Wyłączniki nadprądowe

Wyłącznik nadprądowy to najpopularniejszy element wchodzący w skład instalacji elektrycznej. Znajduje swoje zastosowanie w każdej rozdzielnicy zarówno domowej, jak i przemysłowej. Wyłącznik nadprądowy instalacyjny składa się z wyzwalacza cieplnego (termobimetalowego) nienastawnego, który zabezpiecza instalację (urządzenie) przed przeciążeniem oraz z wyzwalacza elektromagnesowego. Przeznaczeniem wyłączników nadprądowych jest ochrona instalacji elektrycznej, jak i podpiętych do niej odbiorników przed skutkami zwarć i przeciążeń. Możemy wyróżnić podstawowe charakterystyki czasowo-prądowe: B, C, D oraz stosowane w przemyśle charakterystyki K i Z.

Wyłącznik nadprądowy S201M-K60UC, 1P char. K 60A, 10kA AC/DC

Kod produktu:	ABB0602440
Producent:	ABB
Numer Katalogowy:	2CDS271061R0587
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	60A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

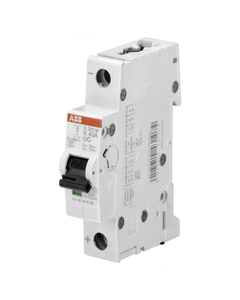

Wyłącznik nadprądowy S201M-K63UC, 1P char. K 63A, 10kA AC/DC

Kod produktu:	ABB0602442
Producent:	ABB
Numer Katalogowy:	2CDS271061R0607
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	63A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S202M-B6UC, 2P char. B 6A, 10kA AC/DC

Kod produktu:	ABB0602460
Producent:	ABB
Numer Katalogowy:	2CDS272061R0065
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	6A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

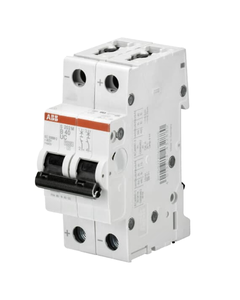

Wyłącznik nadprądowy S202M-B10UC, 2P char. B 10A, 10kA AC/DC

Kod produktu:	ABB0602462
Producent:	ABB
Numer Katalogowy:	2CDS272061R0105
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	10A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S202M-B13UC, 2P char. B 13A, 10kA AC/DC

Kod produktu:	ABB0602464
Producent:	ABB
Numer Katalogowy:	2CDS272061R0135
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	13A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S202M-B16UC, 2P char. B 16A, 10kA AC/DC

Kod produktu:	ABB0602466
Producent:	ABB
Numer Katalogowy:	2CDS272061R0165
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	16A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S202M-B20UC, 2P char. B 20A, 10kA AC/DC

Kod produktu:	ABB0602468
Producent:	ABB
Numer Katalogowy:	2CDS272061R0205
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	20A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S202M-B25UC, 2P char. B 25A, 10kA AC/DC

Kod produktu:	ABB0602470
Producent:	ABB
Numer Katalogowy:	2CDS272061R0255
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	25A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S202M-B32UC, 2P char. B 32A, 10kA AC/DC

Kod produktu:	ABB0602472
Producent:	ABB
Numer Katalogowy:	2CDS272061R0325
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	32A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S202M-B40UC, 2P char. B 40A, 10kA AC/DC

Kod produktu:	ABB0602474
Producent:	ABB
Numer Katalogowy:	2CDS272061R0405
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	40A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA
