Wyłączniki nadprądowe

Wyłącznik nadprądowy to najpopularniejszy element wchodzący w skład instalacji elektrycznej. Znajduje swoje zastosowanie w każdej rozdzielnicy zarówno domowej, jak i przemysłowej. Wyłącznik nadprądowy instalacyjny składa się z wyzwalacza cieplnego (termobimetalowego) nienastawnego, który zabezpiecza instalację (urządzenie) przed przeciążeniem oraz z wyzwalacza elektromagnesowego. Przeznaczeniem wyłączników nadprądowych jest ochrona instalacji elektrycznej, jak i podpiętych do niej odbiorników przed skutkami zwarć i przeciążeń. Możemy wyróżnić podstawowe charakterystyki czasowo-prądowe: B, C, D oraz stosowane w przemyśle charakterystyki K i Z.

Wyłącznik nadprądowy S201M-B6UC, 1P char. B 6A, 10kA AC/DC

Kod produktu:	ABB0602340
Producent:	ABB
Numer Katalogowy:	2CDS271061R0065
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	6A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S201M-B10UC, 1P char. B 10A, 10kA AC/DC

Kod produktu:	ABB0602342
Producent:	ABB
Numer Katalogowy:	2CDS271061R0105
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	10A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S201M-B13UC, 1P char. B 13A, 10kA AC/DC

Kod produktu:	ABB0602344
Producent:	ABB
Numer Katalogowy:	2CDS271061R0135
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	13A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S201M-B16UC, 1P char. B 16A, 10kA AC/DC

Kod produktu:	ABB0602346
Producent:	ABB
Numer Katalogowy:	2CDS271061R0165
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	16A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

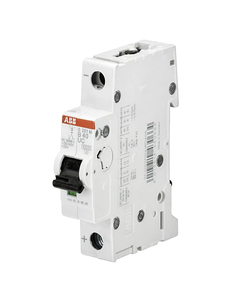

Wyłącznik nadprądowy S201M-B20UC, 1P char. B 20A, 10kA AC/DC

Kod produktu:	ABB0602348
Producent:	ABB
Numer Katalogowy:	2CDS271061R0205
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	20A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S201M-B25UC, 1P char. B 25A, 10kA AC/DC

Kod produktu:	ABB0602350
Producent:	ABB
Numer Katalogowy:	2CDS271061R0255
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	25A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S201M-B32UC, 1P char. B 32A, 10kA AC/DC

Kod produktu:	ABB0602352
Producent:	ABB
Numer Katalogowy:	2CDS271061R0325
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	32A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S201M-B40UC, 1P char. B 40A, 10kA AC/DC

Kod produktu:	ABB0602354
Producent:	ABB
Numer Katalogowy:	2CDS271061R0405
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	40A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S201M-B50UC, 1P char. B 50A, 10kA AC/DC

Kod produktu:	ABB0602356
Producent:	ABB
Numer Katalogowy:	2CDS271061R0505
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	50A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S201M-B63UC, 1P char. B 63A, 10kA AC/DC

Kod produktu:	ABB0602358
Producent:	ABB
Numer Katalogowy:	2CDS271061R0635
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	B
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	63A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA
