Wyłączniki nadprądowe

Wyłącznik nadprądowy to najpopularniejszy element wchodzący w skład instalacji elektrycznej. Znajduje swoje zastosowanie w każdej rozdzielnicy zarówno domowej, jak i przemysłowej. Wyłącznik nadprądowy instalacyjny składa się z wyzwalacza cieplnego (termobimetalowego) nienastawnego, który zabezpiecza instalację (urządzenie) przed przeciążeniem oraz z wyzwalacza elektromagnesowego. Przeznaczeniem wyłączników nadprądowych jest ochrona instalacji elektrycznej, jak i podpiętych do niej odbiorników przed skutkami zwarć i przeciążeń. Możemy wyróżnić podstawowe charakterystyki czasowo-prądowe: B, C, D oraz stosowane w przemyśle charakterystyki K i Z.

Wyłącznik nadprądowy S201M-K0,75UC, 1P char. K 0.75A, 10kA AC/DC

Kod produktu:	ABB0602400
Producent:	ABB
Numer Katalogowy:	2CDS271061R0187
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	0.75A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S201M-K1UC, 1P char. K 1A, 10kA AC/DC

Kod produktu:	ABB0602402
Producent:	ABB
Numer Katalogowy:	2CDS271061R0217
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	1A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S201M-K1,6UC, 1P char. K 1.6A, 10kA AC/DC

Kod produktu:	ABB0602404
Producent:	ABB
Numer Katalogowy:	2CDS271061R0257
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	1.6A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S201M-K2UC, 1P char. K 2A, 10kA AC/DC

Kod produktu:	ABB0602406
Producent:	ABB
Numer Katalogowy:	2CDS271061R0277
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	2A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S201M-K3UC, 1P char. K 3A, 10kA AC/DC

Kod produktu:	ABB0602408
Producent:	ABB
Numer Katalogowy:	2CDS271061R0317
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	3A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S201M-K4UC, 1P char. K 4A, 10kA AC/DC

Kod produktu:	ABB0602410
Producent:	ABB
Numer Katalogowy:	2CDS271061R0337
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	4A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S201M-K5UC, 1P char. K 5A, 10kA AC/DC

Kod produktu:	ABB0602412
Producent:	ABB
Numer Katalogowy:	2CDS271061R0357
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	5A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

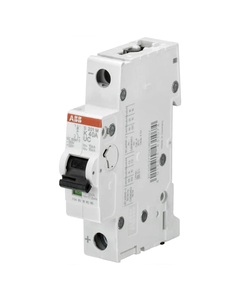

Wyłącznik nadprądowy S201M-K6UC, 1P char. K 6A, 10kA AC/DC

Kod produktu:	ABB0602414
Producent:	ABB
Numer Katalogowy:	2CDS271061R0377
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	6A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S201M-K8UC, 1P char. K 8A, 10kA AC/DC

Kod produktu:	ABB0602416
Producent:	ABB
Numer Katalogowy:	2CDS271061R0407
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	8A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S201M-K10UC, 1P char. K 10A, 10kA AC/DC

Kod produktu:	ABB0602418
Producent:	ABB
Numer Katalogowy:	2CDS271061R0427
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	1P
Masa:	0.125kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	220V AC/DC
Prąd znamionowy:	10A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA
