Wyłączniki nadprądowe

Wyłącznik nadprądowy to najpopularniejszy element wchodzący w skład instalacji elektrycznej. Znajduje swoje zastosowanie w każdej rozdzielnicy zarówno domowej, jak i przemysłowej. Wyłącznik nadprądowy instalacyjny składa się z wyzwalacza cieplnego (termobimetalowego) nienastawnego, który zabezpiecza instalację (urządzenie) przed przeciążeniem oraz z wyzwalacza elektromagnesowego. Przeznaczeniem wyłączników nadprądowych jest ochrona instalacji elektrycznej, jak i podpiętych do niej odbiorników przed skutkami zwarć i przeciążeń. Możemy wyróżnić podstawowe charakterystyki czasowo-prądowe: B, C, D oraz stosowane w przemyśle charakterystyki K i Z.

Wyłącznik nadprądowy S204M-K25UC, 4P char. K 25A, 10kA AC/DC

Kod produktu:	ABB0602788
Producent:	ABB
Numer Katalogowy:	2CDS274061R0517
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	25A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S204M-K30UC, 4P char. K 30A, 10kA AC/DC

Kod produktu:	ABB0602790
Producent:	ABB
Numer Katalogowy:	2CDS274061R0527
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	30A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S204M-K32UC, 4P char. K 32A, 10kA AC/DC

Kod produktu:	ABB0602792
Producent:	ABB
Numer Katalogowy:	2CDS274061R0537
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	32A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S204M-K35UC, 4P char. K 35A, 10kA AC/DC

Kod produktu:	ABB0602794
Producent:	ABB
Numer Katalogowy:	2CDS274061R0547
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	35A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

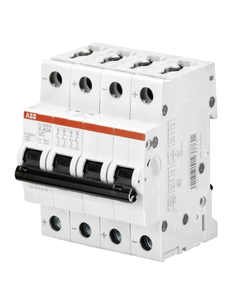

Wyłącznik nadprądowy S204M-K40UC, 4P char. K 40A, 10kA AC/DC

Kod produktu:	ABB0602796
Producent:	ABB
Numer Katalogowy:	2CDS274061R0557
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	40A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S204M-K50UC, 4P char. K 50A, 10kA AC/DC

Kod produktu:	ABB0602798
Producent:	ABB
Numer Katalogowy:	2CDS274061R0577
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	50A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S204M-K60UC, 4P char. K 60A, 10kA AC/DC

Kod produktu:	ABB0602800
Producent:	ABB
Numer Katalogowy:	2CDS274061R0587
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	60A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S204M-K63UC, 4P char. K 63A, 10kA AC/DC

Kod produktu:	ABB0602802
Producent:	ABB
Numer Katalogowy:	2CDS274061R0607
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	K
Ilość biegunów:	4P
Masa:	0.5kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	63A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S202M-Z6UC, 2P char. Z 6A, 10kA AC/DC

Kod produktu:	ABB0606230
Producent:	ABB
Numer Katalogowy:	2CDS272061R0378
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	Z
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	6A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S202M-Z16UC, 2P char. Z 16A, 10kA AC/DC

Kod produktu:	ABB0606240
Producent:	ABB
Numer Katalogowy:	2CDS272061R0468
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	Z
Ilość biegunów:	2P
Masa:	0.25kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	16A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA
