Wyłączniki nadprądowe

Wyłącznik nadprądowy to najpopularniejszy element wchodzący w skład instalacji elektrycznej. Znajduje swoje zastosowanie w każdej rozdzielnicy zarówno domowej, jak i przemysłowej. Wyłącznik nadprądowy instalacyjny składa się z wyzwalacza cieplnego (termobimetalowego) nienastawnego, który zabezpiecza instalację (urządzenie) przed przeciążeniem oraz z wyzwalacza elektromagnesowego. Przeznaczeniem wyłączników nadprądowych jest ochrona instalacji elektrycznej, jak i podpiętych do niej odbiorników przed skutkami zwarć i przeciążeń. Możemy wyróżnić podstawowe charakterystyki czasowo-prądowe: B, C, D oraz stosowane w przemyśle charakterystyki K i Z.

Wyłącznik nadprądowy S203M-C6UC, 3P char. C 6A, 10kA AC/DC

Kod produktu:	ABB0602612
Producent:	ABB
Numer Katalogowy:	2CDS273061R0064
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	6A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S203M-C8UC, 3P char. C 8A, 10kA AC/DC

Kod produktu:	ABB0602614
Producent:	ABB
Numer Katalogowy:	2CDS273061R0084
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	8A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S203M-C10UC, 3P char. C 10A, 10kA AC/DC

Kod produktu:	ABB0602616
Producent:	ABB
Numer Katalogowy:	2CDS273061R0104
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	10A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S203M-C13UC, 3P char. C 13A, 10kA AC/DC

Kod produktu:	ABB0602618
Producent:	ABB
Numer Katalogowy:	2CDS273061R0134
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	13A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S203M-C16UC, 3P char. C 16A, 10kA AC/DC

Kod produktu:	ABB0602620
Producent:	ABB
Numer Katalogowy:	2CDS273061R0164
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	16A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S203M-C20UC, 3P char. C 20A, 10kA AC/DC

Kod produktu:	ABB0602622
Producent:	ABB
Numer Katalogowy:	2CDS273061R0204
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	20A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S203M-C25UC, 3P char. C 25A, 10kA AC/DC

Kod produktu:	ABB0602624
Producent:	ABB
Numer Katalogowy:	2CDS273061R0254
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	25A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S203M-C32UC, 3P char. C 32A, 10kA AC/DC

Kod produktu:	ABB0602626
Producent:	ABB
Numer Katalogowy:	2CDS273061R0324
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	32A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

Wyłącznik nadprądowy S203M-C40UC, 3P char. C 40A, 10kA AC/DC

Kod produktu:	ABB0602628
Producent:	ABB
Numer Katalogowy:	2CDS273061R0404
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	40A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA

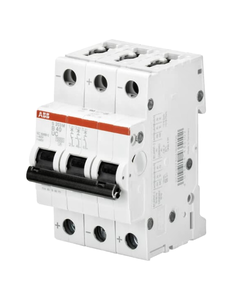

Wyłącznik nadprądowy S203M-C50UC, 3P char. C 50A, 10kA AC/DC

Kod produktu:	ABB0602630
Producent:	ABB
Numer Katalogowy:	2CDS273061R0504
Seria:	S200MUC

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	S200MUC
Typ produktu:	Wyłącznik nadprądowy
Charakterystyka:	C
Ilość biegunów:	3P
Masa:	0.375kg
Montaż:	szyna DIN
Napięcie izolacji Ui (międzyfazowe):	440V AC
Napięcie znamionowe:	400V AC/DC
Prąd znamionowy:	50A
Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898-2:	10kA
Znamionowy najwyższy prąd zwarciowy wyłączalny Icu wg EN 60947-2:	10kA
