Wyłączniki silnikowe

Wyłącznik silnikowy jest podstawowym urządzeniem do sterowania i ochrony silnika. W najbardziej podstawowej wersji z wyzwalaczem termicznym i magnetycznym (zwanym często zabezpieczeniem termomagnetycznym) chronią silniki przed skutkami zwarć i przeciążeń oraz umożliwiają sterowanie pracą silnika przy pomocy przycisków bądź pokręteł. Wyłączniki silnikowe posiadają bogate wyposażenie dodatkowe takie jak dodatkowe styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz obudowy. Wyłączniki silnikowe zabezpieczają i łączą obwody prądowe i styczniki przed ich zniszczeniem wskutek blokady rozruchu, zwarcia lub braku czy asymetrii napięcia. Są wykorzystywane głównie do ręcznego włączania i wyłączania silników oraz zapewniają ochronę przed zwarciami, przeciążeniami bez wykorzystania bezpieczników.

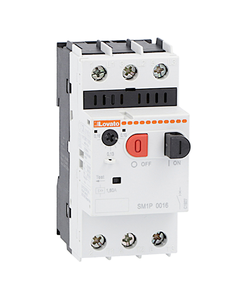

Wyłącznik silnikowy SM1P0063, 0.4-0.63A, 0.12kW, Icu 100kA, ster. przyciskami

Kod produktu:	LOV0110204
Producent:	Lovato Electric
Numer Katalogowy:	SM1P0063
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	0.12kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	0.4-0.63A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1P0100, 0.63-1A, 0.25kW, Icu 100kA, ster. przyciskami

Kod produktu:	LOV0110205
Producent:	Lovato Electric
Numer Katalogowy:	SM1P0100
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	0.25kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	0.63-1A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1P0160, 1-1.63A, 0.37kW, Icu 100kA, ster. przyciskami

Kod produktu:	LOV0110206
Producent:	Lovato Electric
Numer Katalogowy:	SM1P0160
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	0.37kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	1-1.63A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1P0250, 1.63-2.5A, 0.75kW, Icu 100kA, ster. przyciskami

Kod produktu:	LOV0110207
Producent:	Lovato Electric
Numer Katalogowy:	SM1P0250
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	0.75kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	1.63-2.5A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1P0400, 2.5-4A, 1.5kW, Icu 100kA, ster. przyciskami

Kod produktu:	LOV0110208
Producent:	Lovato Electric
Numer Katalogowy:	SM1P0400
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	1.5kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	2.5-4A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1P0650, 4-6.5A, 2.2kW, Icu 100kA, ster. przyciskami

Kod produktu:	LOV0110209
Producent:	Lovato Electric
Numer Katalogowy:	SM1P0650
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	2.2kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	4-6.5A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1P1000, 6.5-10A, 4kW, Icu 100kA, ster. przyciskami

Kod produktu:	LOV0110210
Producent:	Lovato Electric
Numer Katalogowy:	SM1P1000
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	4kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	6.5-10A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1P1400, 9-14A, 5.5kW, Icu 25kA, ster. przyciskami

Kod produktu:	LOV0110211
Producent:	Lovato Electric
Numer Katalogowy:	SM1P1400
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	5.5kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	25kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	9-14A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1P1800, 13-18A, 7.5kW, Icu 25kA, ster. przyciskami

Kod produktu:	LOV0110212
Producent:	Lovato Electric
Numer Katalogowy:	SM1P1800
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	7.5kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	25kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	13-18A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1P2300, 17-23A, 9kW, Icu 15kA, ster. przyciskami

Kod produktu:	LOV0110213
Producent:	Lovato Electric
Numer Katalogowy:	SM1P2300
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	9kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	15kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	17-23A
Znamionowe napięcie robocze:	690V AC
