Wyłączniki silnikowe

Wyłącznik silnikowy jest podstawowym urządzeniem do sterowania i ochrony silnika. W najbardziej podstawowej wersji z wyzwalaczem termicznym i magnetycznym (zwanym często zabezpieczeniem termomagnetycznym) chronią silniki przed skutkami zwarć i przeciążeń oraz umożliwiają sterowanie pracą silnika przy pomocy przycisków bądź pokręteł. Wyłączniki silnikowe posiadają bogate wyposażenie dodatkowe takie jak dodatkowe styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz obudowy. Wyłączniki silnikowe zabezpieczają i łączą obwody prądowe i styczniki przed ich zniszczeniem wskutek blokady rozruchu, zwarcia lub braku czy asymetrii napięcia. Są wykorzystywane głównie do ręcznego włączania i wyłączania silników oraz zapewniają ochronę przed zwarciami, przeciążeniami bez wykorzystania bezpieczników.

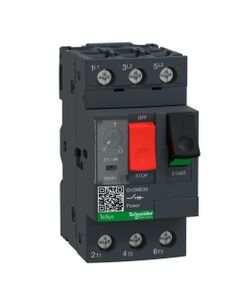

Wyłącznik silnikowy GV2ME08AP, 2.5-4A, 1,5kW, Icu 100kA, ster. przyciskami

Kod produktu:	SCH0110370
Producent:	Schneider Electric
Numer Katalogowy:	GV2ME08AP
Seria:	GV2ME_AP

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GV2ME_AP
Typ produktu:	Wyłącznik silnikowy
Ilość biegunów:	3
Moc silnika (400V AC3):	1.5kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	2.5-4A
Znamionowe napięcie robocze:	690V AC
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier 92500 Rueil-Malmaison, France poland.helpdesk@se.com

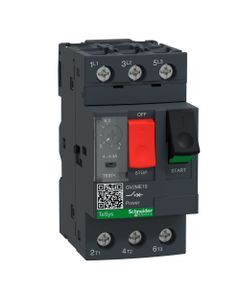

Wyłącznik silnikowy GV2ME10AP, 4.0-6.0A, 3kW, Icu 100kA, ster. przyciskami

Kod produktu:	SCH0110380
Producent:	Schneider Electric
Numer Katalogowy:	GV2ME10AP
Seria:	GV2ME_AP

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GV2ME_AP
Typ produktu:	Wyłącznik silnikowy
Ilość biegunów:	3
Moc silnika (400V AC3):	3kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	4.0-6.0A
Znamionowe napięcie robocze:	690V AC
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier 92500 Rueil-Malmaison, France poland.helpdesk@se.com

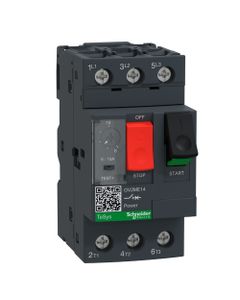

Wyłącznik silnikowy GV2ME14AP, 6-10A, 4kW, Icu 100kA, ster. przyciskami

Kod produktu:	SCH0110390
Producent:	Schneider Electric
Numer Katalogowy:	GV2ME14AP
Seria:	GV2ME_AP

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GV2ME_AP
Typ produktu:	Wyłącznik silnikowy
Ilość biegunów:	3
Moc silnika (400V AC3):	4kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	6-10A
Znamionowe napięcie robocze:	690V AC
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier 92500 Rueil-Malmaison, France poland.helpdesk@se.com

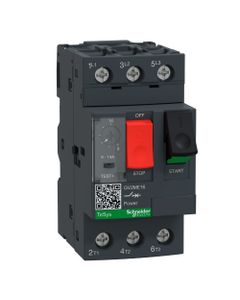

Wyłącznik silnikowy GV2ME16AP, 9-14A, 5,5kW, Icu 15kA, ster. przyciskami

Kod produktu:	SCH0110400
Producent:	Schneider Electric
Numer Katalogowy:	GV2ME16AP
Seria:	GV2ME_AP

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GV2ME_AP
Typ produktu:	Wyłącznik silnikowy
Ilość biegunów:	3
Moc silnika (400V AC3):	5.5kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	15kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	9-14A
Znamionowe napięcie robocze:	690V AC
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier 92500 Rueil-Malmaison, France poland.helpdesk@se.com

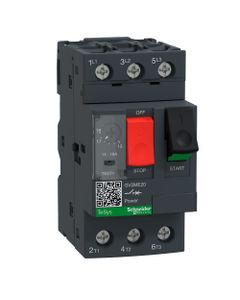

Wyłącznik silnikowy GV2ME20AP, 13-18A, 7,5kW, Icu 15kA, ster. przyciskami

Kod produktu:	SCH0110410
Producent:	Schneider Electric
Numer Katalogowy:	GV2ME20AP
Seria:	GV2ME_AP

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GV2ME_AP
Typ produktu:	Wyłącznik silnikowy
Ilość biegunów:	3
Moc silnika (400V AC3):	7.5kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	15kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	13-18A
Znamionowe napięcie robocze:	690V AC
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier 92500 Rueil-Malmaison, France poland.helpdesk@se.com

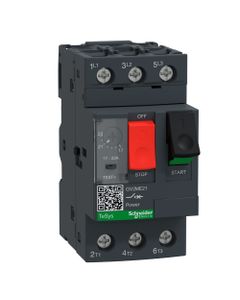

Wyłącznik silnikowy GV2ME21AP, 17-23A, 10,5kW, Icu 15kA, ster. przyciskami

Kod produktu:	SCH0110420
Producent:	Schneider Electric
Numer Katalogowy:	GV2ME21AP
Seria:	GV2ME_AP

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GV2ME_AP
Typ produktu:	Wyłącznik silnikowy
Ilość biegunów:	3
Moc silnika (400V AC3):	10.5kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	15kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	17-23A
Znamionowe napięcie robocze:	690V AC
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier 92500 Rueil-Malmaison, France poland.helpdesk@se.com

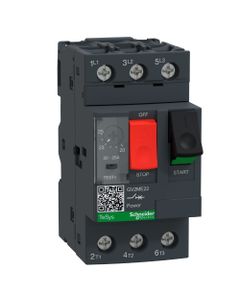

Wyłącznik silnikowy GV2ME22AP, 20-25A, 11kW, Icu 15kA, ster. przyciskami

Kod produktu:	SCH0110430
Producent:	Schneider Electric
Numer Katalogowy:	GV2ME22AP
Seria:	GV2ME_AP

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GV2ME_AP
Typ produktu:	Wyłącznik silnikowy
Ilość biegunów:	3
Moc silnika (400V AC3):	11kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	15kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	20-25A
Znamionowe napięcie robocze:	690V AC
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier 92500 Rueil-Malmaison, France poland.helpdesk@se.com

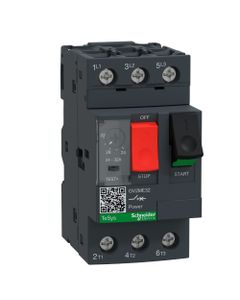

Wyłącznik silnikowy GV2ME32AP, 24-32A, 15kW, Icu 15kA, ster. przyciskami

Kod produktu:	SCH0110440
Producent:	Schneider Electric
Numer Katalogowy:	GV2ME32AP
Seria:	GV2ME_AP

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GV2ME_AP
Typ produktu:	Wyłącznik silnikowy
Ilość biegunów:	3
Moc silnika (400V AC3):	15kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	15kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	24-32A
Znamionowe napięcie robocze:	690V AC
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier 92500 Rueil-Malmaison, France poland.helpdesk@se.com

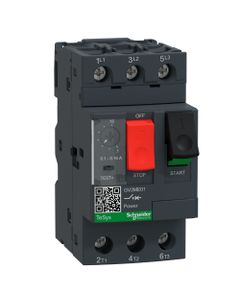

Wyłącznik silnikowy GV2ME01, 0.1-0.16A, 0,04kW, Icu 100kA, ster. przyciskami

Kod produktu:	SCH0110450
Producent:	Schneider Electric
Numer Katalogowy:	GV2ME01
Seria:	GV2ME

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GV2ME
Typ produktu:	Wyłącznik silnikowy
Ilość biegunów:	3
Moc silnika (400V AC3):	0.04kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	0.1-0.16A
Znamionowe napięcie robocze:	690V AC
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com

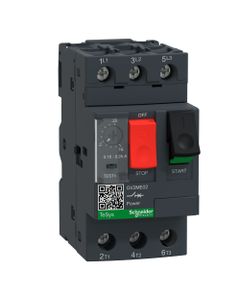

Wyłącznik silnikowy GV2ME02, 0.16-0.25A, 0,06kW, Icu 100kA, ster. przyciskami

Kod produktu:	SCH0110460
Producent:	Schneider Electric
Numer Katalogowy:	GV2ME02
Seria:	GV2ME

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GV2ME
Typ produktu:	Wyłącznik silnikowy
Ilość biegunów:	3
Moc silnika (400V AC3):	0.06kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	0.16-0.25A
Znamionowe napięcie robocze:	690V AC
Dane producenta:	SCHNEIDER ELECTRIC INDUSTRIES SAS 35 rue Joseph Monier, 92500 Rueil-Malmaison poland.helpdesk@se.com
