Wyłączniki silnikowe

Wyłącznik silnikowy jest podstawowym urządzeniem do sterowania i ochrony silnika. W najbardziej podstawowej wersji z wyzwalaczem termicznym i magnetycznym (zwanym często zabezpieczeniem termomagnetycznym) chronią silniki przed skutkami zwarć i przeciążeń oraz umożliwiają sterowanie pracą silnika przy pomocy przycisków bądź pokręteł. Wyłączniki silnikowe posiadają bogate wyposażenie dodatkowe takie jak dodatkowe styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz obudowy. Wyłączniki silnikowe zabezpieczają i łączą obwody prądowe i styczniki przed ich zniszczeniem wskutek blokady rozruchu, zwarcia lub braku czy asymetrii napięcia. Są wykorzystywane głównie do ręcznego włączania i wyłączania silników oraz zapewniają ochronę przed zwarciami, przeciążeniami bez wykorzystania bezpieczników.

Wyłącznik silnikowy GZ1M02, 0,16..0,25A, 0,06kW, Icu 100kA, ster. przyciskami

Kod produktu:	SCH0110170
Producent:	Schneider Electric
Numer Katalogowy:	GZ1M02
Seria:	GZ1E

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GZ1E
Ilość biegunów:	3
Moc silnika (400V AC3):	0.06kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	0.16-0.25A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy GZ1M21, 17..23A, 10,5kW, Icu 10kA, ster. przyciskami

Kod produktu:	SCH0110180
Producent:	Schneider Electric
Numer Katalogowy:	GZ1M21
Seria:	GZ1E

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GZ1E
Ilość biegunów:	3
Moc silnika (400V AC3):	10.5kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	10kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	17-23A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy GV2ME01AP, 0.1-0.16A, 0,04kW, Icu 100kA, ster. przyciskami

Kod produktu:	SCH0110300
Producent:	Schneider Electric
Numer Katalogowy:	GV2ME01AP
Seria:	GV2ME_AP

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GV2ME_AP
Ilość biegunów:	3
Moc silnika (400V AC3):	0.04kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	0.1-0.16A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy GV2ME02AP, 0.16-0.25A, 0,06kW, Icu 100kA, ster. przyciskami

Kod produktu:	SCH0110310
Producent:	Schneider Electric
Numer Katalogowy:	GV2ME02AP
Seria:	GV2ME_AP

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GV2ME_AP
Ilość biegunów:	3
Moc silnika (400V AC3):	0.06kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	0.16-0.25A
Znamionowe napięcie robocze:	690V AC

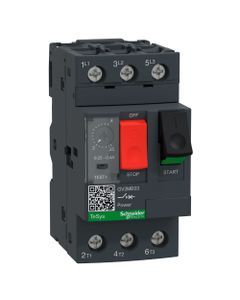

Wyłącznik silnikowy GV2ME03AP, 0.25-0.4A, 0,12kW, Icu 100kA, ster. przyciskami

Kod produktu:	SCH0110320
Producent:	Schneider Electric
Numer Katalogowy:	GV2ME03AP
Seria:	GV2ME_AP

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GV2ME_AP
Ilość biegunów:	3
Moc silnika (400V AC3):	0.12kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	0.25-0.4A
Znamionowe napięcie robocze:	690V AC

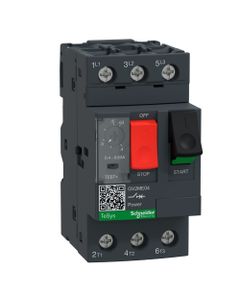

Wyłącznik silnikowy GV2ME04AP, 0.4-0.63A, 0,18kW, Icu 100kA, ster. przyciskami

Kod produktu:	SCH0110330
Producent:	Schneider Electric
Numer Katalogowy:	GV2ME04AP
Seria:	GV2ME_AP

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GV2ME_AP
Ilość biegunów:	3
Moc silnika (400V AC3):	0.18kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	0.4-0.63A
Znamionowe napięcie robocze:	690V AC

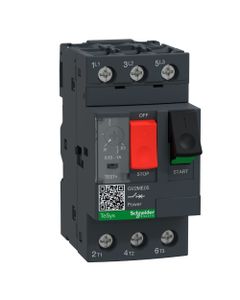

Wyłącznik silnikowy GV2ME05AP, 0.63-1A, 0,37kW, Icu 100kA, ster. przyciskami

Kod produktu:	SCH0110340
Producent:	Schneider Electric
Numer Katalogowy:	GV2ME05AP
Seria:	GV2ME_AP

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GV2ME_AP
Ilość biegunów:	3
Moc silnika (400V AC3):	0.37kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	0.63-1A
Znamionowe napięcie robocze:	690V AC

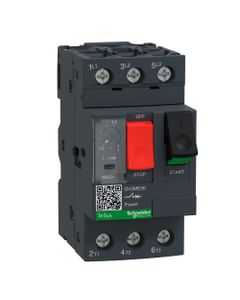

Wyłącznik silnikowy GV2ME06AP, 1-1.6A, 0,55kW, Icu 100kA, ster. przyciskami

Kod produktu:	SCH0110350
Producent:	Schneider Electric
Numer Katalogowy:	GV2ME06AP
Seria:	GV2ME_AP

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GV2ME_AP
Ilość biegunów:	3
Moc silnika (400V AC3):	0.55kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	1-1.6A
Znamionowe napięcie robocze:	690V AC

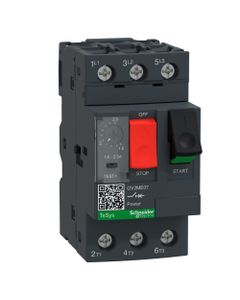

Wyłącznik silnikowy GV2ME07AP, 1.6-2.5A, 1,1kW, Icu 100kA, ster. przyciskami

Kod produktu:	SCH0110360
Producent:	Schneider Electric
Numer Katalogowy:	GV2ME07AP
Seria:	GV2ME_AP

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GV2ME_AP
Ilość biegunów:	3
Moc silnika (400V AC3):	1.1kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	1.6-2.5A
Znamionowe napięcie robocze:	690V AC

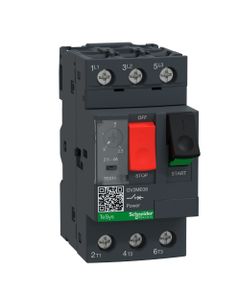

Wyłącznik silnikowy GV2ME08AP, 2.5-4A, 1,5kW, Icu 100kA, ster. przyciskami

Kod produktu:	SCH0110370
Producent:	Schneider Electric
Numer Katalogowy:	GV2ME08AP
Seria:	GV2ME_AP

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	GV2ME_AP
Ilość biegunów:	3
Moc silnika (400V AC3):	1.5kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	2.5-4A
Znamionowe napięcie robocze:	690V AC
