Wyłączniki silnikowe

Wyłącznik silnikowy jest podstawowym urządzeniem do sterowania i ochrony silnika. W najbardziej podstawowej wersji z wyzwalaczem termicznym i magnetycznym (zwanym często zabezpieczeniem termomagnetycznym) chronią silniki przed skutkami zwarć i przeciążeń oraz umożliwiają sterowanie pracą silnika przy pomocy przycisków bądź pokręteł. Wyłączniki silnikowe posiadają bogate wyposażenie dodatkowe takie jak dodatkowe styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz obudowy. Wyłączniki silnikowe zabezpieczają i łączą obwody prądowe i styczniki przed ich zniszczeniem wskutek blokady rozruchu, zwarcia lub braku czy asymetrii napięcia. Są wykorzystywane głównie do ręcznego włączania i wyłączania silników oraz zapewniają ochronę przed zwarciami, przeciążeniami bez wykorzystania bezpieczników.

Wyłącznik silnikowy SM1R0400, 2.5-4A, 1.5kW, Icu 100kA, ster. pokrętłem

Kod produktu:	LOV0110227
Producent:	Lovato Electric
Numer Katalogowy:	SM1R0400
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	1.5kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	pokrętło
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	2.5-4A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1R0650, 4-6.5A, 2.2kW, Icu 100kA, ster. pokrętłem

Kod produktu:	LOV0110228
Producent:	Lovato Electric
Numer Katalogowy:	SM1R0650
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	2.2kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	pokrętło
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	4-6.5A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1R1000, 6.5-10A, 4kW, Icu 100kA, ster. pokrętłem

Kod produktu:	LOV0110229
Producent:	Lovato Electric
Numer Katalogowy:	SM1R1000
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	4kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	pokrętło
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	6.5-10A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1R1400, 9-14A, 5.5kW, Icu 100kA, ster. pokrętłem

Kod produktu:	LOV0110230
Producent:	Lovato Electric
Numer Katalogowy:	SM1R1400
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	5.5kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	pokrętło
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	9-14A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1R1800, 13-18A, 7.5kW, Icu 100kA, ster. pokrętłem

Kod produktu:	LOV0110231
Producent:	Lovato Electric
Numer Katalogowy:	SM1R1800
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	7.5kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	pokrętło
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	13-18A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1R2300, 17-23A, 9kW, Icu 50kA, ster. pokrętłem

Kod produktu:	LOV0110232
Producent:	Lovato Electric
Numer Katalogowy:	SM1R2300
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	9kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	50kA
Rodzaj napędu:	pokrętło
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	17-23A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1R2500, 20-25A, 11kW, Icu 50kA, ster. pokrętłem

Kod produktu:	LOV0110233
Producent:	Lovato Electric
Numer Katalogowy:	SM1R2500
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	11kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	50kA
Rodzaj napędu:	pokrętło
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	20-25A
Znamionowe napięcie robocze:	690V AC

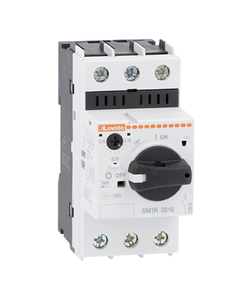

Wyłącznik silnikowy SM1R3200, 24-32A, 15kW, Icu 50kA, ster. pokrętłem

Kod produktu:	LOV0110234
Producent:	Lovato Electric
Numer Katalogowy:	SM1R3200
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	15kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	50kA
Rodzaj napędu:	pokrętło
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	24-32A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1R4000, 30-40A, 18.5kW, Icu 20kA, ster. pokrętłem

Kod produktu:	LOV0110235
Producent:	Lovato Electric
Numer Katalogowy:	SM1R4000
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	18.5kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	20kA
Rodzaj napędu:	pokrętło
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	30-40A
Znamionowe napięcie robocze:	690V AC

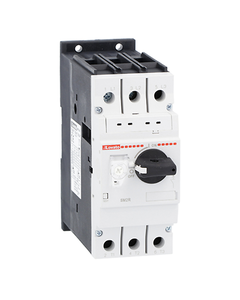

Wyłącznik silnikowy SM2R5000, 34-50A, 22kW, Icu 50kA, ster. pokrętłem

Kod produktu:	LOV0110236
Producent:	Lovato Electric
Numer Katalogowy:	SM2R5000
Seria:	SM2, SM3

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM2, SM3
Ilość biegunów:	3
Moc silnika (400V AC3):	22kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	50kA
Rodzaj napędu:	pokrętło
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	34-50A
Znamionowe napięcie robocze:	690V AC
