Wyłączniki silnikowe

Wyłącznik silnikowy jest podstawowym urządzeniem do sterowania i ochrony silnika. W najbardziej podstawowej wersji z wyzwalaczem termicznym i magnetycznym (zwanym często zabezpieczeniem termomagnetycznym) chronią silniki przed skutkami zwarć i przeciążeń oraz umożliwiają sterowanie pracą silnika przy pomocy przycisków bądź pokręteł. Wyłączniki silnikowe posiadają bogate wyposażenie dodatkowe takie jak dodatkowe styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz obudowy. Wyłączniki silnikowe zabezpieczają i łączą obwody prądowe i styczniki przed ich zniszczeniem wskutek blokady rozruchu, zwarcia lub braku czy asymetrii napięcia. Są wykorzystywane głównie do ręcznego włączania i wyłączania silników oraz zapewniają ochronę przed zwarciami, przeciążeniami bez wykorzystania bezpieczników.

Wyłącznik silnikowy SM1P2500, 20-25A, 11kW, Icu 15kA, ster. przyciskami

Kod produktu:	LOV0110214
Producent:	Lovato Electric
Numer Katalogowy:	SM1P2500
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	11kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	15kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	20-25A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1P3200, 24-32A, 15kW, Icu 10kA, ster. przyciskami

Kod produktu:	LOV0110215
Producent:	Lovato Electric
Numer Katalogowy:	SM1P3200
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	15kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	10kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	24-32A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1P4000, 30-40A, 18.5kW, Icu 10kA, ster. przyciskami

Kod produktu:	LOV0110216
Producent:	Lovato Electric
Numer Katalogowy:	SM1P4000
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	18.5kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	10kA
Rodzaj napędu:	przyciski
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	30-40A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1R0016, 0.1-0.16A, Icu 100kA, ster. pokrętłem

Kod produktu:	LOV0110220
Producent:	Lovato Electric
Numer Katalogowy:	SM1R0016
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	pokrętło
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	0.1-0.16A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1R0025, 0.16-0.25A, 0.06kW, Icu 100kA, ster. pokrętłem

Kod produktu:	LOV0110221
Producent:	Lovato Electric
Numer Katalogowy:	SM1R0025
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	0.06kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	pokrętło
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	0.16-0.25A
Znamionowe napięcie robocze:	690V AC

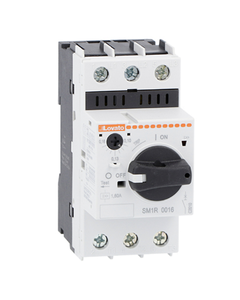

Wyłącznik silnikowy SM1R0040, 0.25-0.4A, 0.09kW, Icu 100kA, ster. pokrętłem

Kod produktu:	LOV0110222
Producent:	Lovato Electric
Numer Katalogowy:	SM1R0040
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	0.09kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	pokrętło
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	0.25-0.4A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1R0063, 0.4-0.63A, 0.12kW, Icu 100kA, ster. pokrętłem

Kod produktu:	LOV0110223
Producent:	Lovato Electric
Numer Katalogowy:	SM1R0063
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	0.12kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	pokrętło
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	0.4-0.63A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1R0100, 0.63-1A, 0.25kW, Icu 100kA, ster. pokrętłem

Kod produktu:	LOV0110224
Producent:	Lovato Electric
Numer Katalogowy:	SM1R0100
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	0.25kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	pokrętło
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	0.63-1A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1R0160, 1-1.63A, 0.37kW, Icu 100kA, ster. pokrętłem

Kod produktu:	LOV0110225
Producent:	Lovato Electric
Numer Katalogowy:	SM1R0160
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	0.37kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	pokrętło
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	1-1.63A
Znamionowe napięcie robocze:	690V AC

Wyłącznik silnikowy SM1R0250, 1.63-2.5A, 0.75kW, Icu 100kA, ster. pokrętłem

Kod produktu:	LOV0110226
Producent:	Lovato Electric
Numer Katalogowy:	SM1R0250
Seria:	SM1P, SM1R

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	SM1P, SM1R
Ilość biegunów:	3
Moc silnika (400V AC3):	0.75kW
Montaż:	szyna DIN
Prąd zwarciowy Icu:	100kA
Rodzaj napędu:	pokrętło
Rodzaj zabezpieczenia:	termomagnetyczne
Wbudowane styki pomocnicze:	brak
Wyprowadzenia:	śrubowe
Zakres regulacji wyzwalacza termicznego:	1.63-2.5A
Znamionowe napięcie robocze:	690V AC
