Rozłączniki izolacyjne

Rozłączniki izolacyjne są najczęściej stosowanymi łącznikami elektrycznymi w układach sterowania i zarządzania przepływem prądu. Najczęściej montowane są w skrzynce rozdzielczej pełniąc funkcje głównego wyłącznika prądu. Ze względu na rolę rozłącznika izolacyjnego w układzie elektrycznym bardzo istotny jest jego właściwy dobór, uzależniony od maksymalnego obciążenia prądowego oraz kategorii pracy. Rozłączniki występują często jako izolacyjne z widoczną przerwą stykową, dzięki czemu jesteśmy w stanie łatwo zaobserwować w jakim stanie znajdują się styki rozłącznika.

Rozłącznik izolacyjny OT200E04, 4P 200A, napęd przedni, bez wałka i rączki

Kod produktu:	ABB0130600
Producent:	ABB
Numer Katalogowy:	1SCA022713R4850
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	4P
Masa:	1.7kg
Moc silnika (AC-23A, 400V):	110kW
Montaż:	płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	200A
Rodzaj napędu:	bez wałka i rączki
Stopień ochrony:	IP00
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V

Rozłącznik izolacyjny OT200E04P, 4P 200A, napęd przedni, z wałkiem i czarną rączką

Kod produktu:	ABB0130610
Producent:	ABB
Numer Katalogowy:	1SCA022713R4930
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Długość wałka L:	210mm
Ilość biegunów:	4P
Kolor pokrętła/rączki:	czarny
Masa:	1.8kg
Moc silnika (AC-23A, 400V):	110kW
Montaż:	płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	200A
Rodzaj napędu:	z wałkiem i rączką
Rozmiar wałka:	6mm
Stopień ochrony:	IP00
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V

Rozłącznik izolacyjny OT250E03K, 3P 250A, napęd przedni, bezpośredni, czarny

Kod produktu:	ABB0130620
Producent:	ABB
Numer Katalogowy:	1SCA022763R5040
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	3P
Kolor pokrętła/rączki:	czarny
Masa:	1.4kg
Moc silnika (AC-23A, 400V):	145kW
Montaż:	płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	250A
Rodzaj napędu:	bezpośredni
Stopień ochrony:	IP00
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V

Rozłącznik izolacyjny OT250E03P, 3P 250A, napęd przedni, z wałkiem i czarną rączką

Kod produktu:	ABB0130630
Producent:	ABB
Numer Katalogowy:	1SCA022710R0100
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Długość wałka L:	210mm
Ilość biegunów:	3P
Kolor pokrętła/rączki:	czarny
Masa:	1.4kg
Moc silnika (AC-23A, 400V):	145kW
Montaż:	płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	250A
Rodzaj napędu:	z wałkiem i rączką
Rozmiar wałka:	6mm
Stopień ochrony:	IP00
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V

Rozłącznik izolacyjny OT250E04, 4P 250A, napęd przedni, bez wałka i rączki

Kod produktu:	ABB0130640
Producent:	ABB
Numer Katalogowy:	1SCA022720R0910
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	4P
Masa:	1.7kg
Moc silnika (AC-23A, 400V):	145kW
Montaż:	płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	250A
Rodzaj napędu:	bez wałka i rączki
Stopień ochrony:	IP00
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V

Rozłącznik izolacyjny OT250E04P, 4P 250A, napęd przedni, z wałkiem i czarną rączką

Kod produktu:	ABB0130650
Producent:	ABB
Numer Katalogowy:	1SCA022710R0520
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Długość wałka L:	210mm
Ilość biegunów:	4P
Kolor pokrętła/rączki:	czarny
Masa:	1.9kg
Moc silnika (AC-23A, 400V):	145kW
Montaż:	płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	250A
Rodzaj napędu:	z wałkiem i rączką
Rozmiar wałka:	6mm
Stopień ochrony:	IP00
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V

Rozłącznik izolacyjny OT250E12P, 3P 250A, napęd przedni, z wałkiem i czarną rączką

Kod produktu:	ABB0130660
Producent:	ABB
Numer Katalogowy:	1SCA022721R4110
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Długość wałka L:	210mm
Ilość biegunów:	3P
Kolor pokrętła/rączki:	czarny
Masa:	1.4kg
Moc silnika (AC-23A, 400V):	145kW
Montaż:	płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	250A
Rodzaj napędu:	z wałkiem i rączką
Rozmiar wałka:	6mm
Stopień ochrony:	IP00
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V

Rozłącznik izolacyjny OT250E22P, 4P 250A, napęd przedni, z wałkiem i czarną rączką

Kod produktu:	ABB0130670
Producent:	ABB
Numer Katalogowy:	1SCA022721R4290
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Długość wałka L:	210mm
Ilość biegunów:	4P
Kolor pokrętła/rączki:	czarny
Masa:	1.9kg
Moc silnika (AC-23A, 400V):	145kW
Montaż:	płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	250A
Rodzaj napędu:	z wałkiem i rączką
Rozmiar wałka:	6mm
Stopień ochrony:	IP00
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V

Rozłącznik izolacyjny OT250E30-106, 3P 250A, napęd przedni, bez wałka i rączki

Kod produktu:	ABB0130680
Producent:	ABB
Numer Katalogowy:	1SCA103323R1001
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	3P
Moc silnika (AC-23A, 400V):	145kW
Montaż:	płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	250A
Rodzaj napędu:	bez wałka i rączki
Stopień ochrony:	IP00
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V

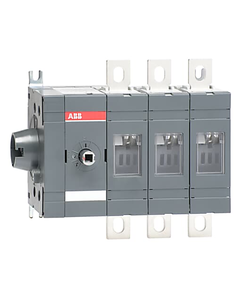

Rozłącznik izolacyjny OT250ES03, 3P 250A, napęd boczny bez wałka i rączki

Kod produktu:	ABB0130690
Producent:	ABB
Numer Katalogowy:	1SCA022860R0890
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	3P
Masa:	1.5kg
Moc silnika (AC-23A, 400V):	145kW
Montaż:	płyta
Położenie napędu:	napęd boczny
Prąd znamionowy:	250A
Rodzaj napędu:	bez wałka i rączki
Stopień ochrony:	IP00
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V
