Rozłączniki izolacyjne

Rozłączniki izolacyjne są najczęściej stosowanymi łącznikami elektrycznymi w układach sterowania i zarządzania przepływem prądu. Najczęściej montowane są w skrzynce rozdzielczej pełniąc funkcje głównego wyłącznika prądu. Ze względu na rolę rozłącznika izolacyjnego w układzie elektrycznym bardzo istotny jest jego właściwy dobór, uzależniony od maksymalnego obciążenia prądowego oraz kategorii pracy. Rozłączniki występują często jako izolacyjne z widoczną przerwą stykową, dzięki czemu jesteśmy w stanie łatwo zaobserwować w jakim stanie znajdują się styki rozłącznika.

Rozłącznik izolacyjny OT160G03, 3P 160A, napęd przedni, bez wałka i rączki

Kod produktu:	ABB0130500
Producent:	ABB
Numer Katalogowy:	1SCA135134R1001
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	3P
Masa:	0.80kg
Moc silnika (AC-23A, 400V):	75kW
Montaż:	płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	160A
Rodzaj napędu:	bez wałka i rączki
Stopień ochrony:	IP20
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V

Rozłącznik izolacyjny OT160G03K, 3P 160A, napęd przedni, bezpośredni, czarny

Kod produktu:	ABB0130510
Producent:	ABB
Numer Katalogowy:	1SCA138208R1001
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	3P
Kolor pokrętła/rączki:	czarny
Masa:	0.80kg
Moc silnika (AC-23A, 400V):	75kW
Montaż:	płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	160A
Rodzaj napędu:	bezpośredni
Stopień ochrony:	IP20
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V

Rozłącznik izolacyjny OT160G03P, 3P 160A, napęd przedni, z wałkiem 210mm i czarną rączką

Kod produktu:	ABB0130520
Producent:	ABB
Numer Katalogowy:	1SCA135139R1001
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Długość wałka L:	210mm
Ilość biegunów:	3P
Kolor pokrętła/rączki:	czarny
Masa:	0.90kg
Moc silnika (AC-23A, 400V):	75kW
Montaż:	płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	160A
Rodzaj napędu:	z wałkiem i rączką
Rozmiar wałka:	6mm
Stopień ochrony:	IP20
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V

Rozłącznik izolacyjny OT160G04, 4P 160A, napęd przedni, bez wałka i rączki

Kod produktu:	ABB0130530
Producent:	ABB
Numer Katalogowy:	1SCA135135R1001
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	4P
Masa:	1kg
Moc silnika (AC-23A, 400V):	75kW
Montaż:	płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	160A
Rodzaj napędu:	bez wałka i rączki
Stopień ochrony:	IP20
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V

Rozłącznik izolacyjny OT160G04K, 4P 160A, napęd przedni, bezpośredni, czarny

Kod produktu:	ABB0130540
Producent:	ABB
Numer Katalogowy:	1SCA138215R1001
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	4P
Kolor pokrętła/rączki:	czarny
Masa:	1kg
Moc silnika (AC-23A, 400V):	75kW
Montaż:	płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	160A
Rodzaj napędu:	bezpośredni
Stopień ochrony:	IP20
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V

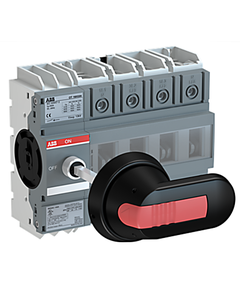

Rozłącznik izolacyjny OT160G04P, 4P 160A, napęd przedni, z wałkiem i czarną rączką

Kod produktu:	ABB0130550
Producent:	ABB
Numer Katalogowy:	1SCA135140R1001
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Długość wałka L:	210mm
Ilość biegunów:	3P
Kolor pokrętła/rączki:	czarny
Masa:	1.2kg
Moc silnika (AC-23A, 400V):	75kW
Montaż:	płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	160A
Rodzaj napędu:	z wałkiem i rączką
Rozmiar wałka:	6mm
Stopień ochrony:	IP20
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V

Rozłącznik izolacyjny OT160EV03K, 3P 160A, napęd przedni, bezpośredni, czarny

Kod produktu:	ABB0130560
Producent:	ABB
Numer Katalogowy:	1SCA120513R1001
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	3P
Kolor pokrętła/rączki:	czarny
Masa:	1.5kg
Moc silnika (AC-23A, 400V):	88kW
Montaż:	płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	160A
Rodzaj napędu:	bezpośredni
Stopień ochrony:	IP00
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V

Rozłącznik izolacyjny OT160EV04P, 4P 160A, napęd przedni, z wałkiem i czarną rączką

Kod produktu:	ABB0130570
Producent:	ABB
Numer Katalogowy:	1SCA120521R1001
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Długość wałka L:	210mm
Ilość biegunów:	4P
Kolor pokrętła/rączki:	czarny
Masa:	1.7kg
Moc silnika (AC-23A, 400V):	88kW
Montaż:	płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	160A
Rodzaj napędu:	z wałkiem i rączką
Rozmiar wałka:	6mm
Stopień ochrony:	IP00
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V

Rozłącznik izolacyjny OT200E03, 3P 200A, napęd przedni, bez wałka i rączki

Kod produktu:	ABB0130580
Producent:	ABB
Numer Katalogowy:	1SCA022712R1010
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	3P
Masa:	1.3kg
Moc silnika (AC-23A, 400V):	110kW
Montaż:	płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	200A
Rodzaj napędu:	bez wałka i rączki
Stopień ochrony:	IP00
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V

Rozłącznik izolacyjny OT200E03P, 3P 200A, napęd przedni, z wałkiem i czarną rączką

Kod produktu:	ABB0130590
Producent:	ABB
Numer Katalogowy:	1SCA022712R0800
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Długość wałka L:	210mm
Ilość biegunów:	3P
Kolor pokrętła/rączki:	czarny
Masa:	1.5kg
Moc silnika (AC-23A, 400V):	110kW
Montaż:	płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	200A
Rodzaj napędu:	z wałkiem i rączką
Rozmiar wałka:	6mm
Stopień ochrony:	IP00
Znamionowe napięcie izolacji Ui:	1000V
Znamionowe napięcie łączeniowe:	1000V
