Rozłączniki izolacyjne

Rozłączniki izolacyjne są najczęściej stosowanymi łącznikami elektrycznymi w układach sterowania i zarządzania przepływem prądu. Najczęściej montowane są w skrzynce rozdzielczej pełniąc funkcje głównego wyłącznika prądu. Ze względu na rolę rozłącznika izolacyjnego w układzie elektrycznym bardzo istotny jest jego właściwy dobór, uzależniony od maksymalnego obciążenia prądowego oraz kategorii pracy. Rozłączniki występują często jako izolacyjne z widoczną przerwą stykową, dzięki czemu jesteśmy w stanie łatwo zaobserwować w jakim stanie znajdują się styki rozłącznika.

Rozłącznik izolacyjny OT63F6, 6P 63A, napęd przedni, bez wałka i rączki

Kod produktu:	ABB0130400
Producent:	ABB
Numer Katalogowy:	1SCA105379R1001
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	6P
Masa:	0.61kg
Moc silnika (AC-23A, 400V):	22kW
Montaż:	szyna DIN/płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	63A
Rodzaj napędu:	bez wałka i rączki
Stopień ochrony:	IP20
Znamionowe napięcie izolacji Ui:	750V
Znamionowe napięcie łączeniowe:	750V

Rozłącznik izolacyjny OT80F3, 3P 80A, napęd przedni, bez wałka i rączki

Kod produktu:	ABB0130410
Producent:	ABB
Numer Katalogowy:	1SCA105798R1001
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	3P
Masa:	0.27kg
Moc silnika (AC-23A, 400V):	37kW
Montaż:	szyna DIN/płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	80A
Rodzaj napędu:	bez wałka i rączki
Stopień ochrony:	IP20
Znamionowe napięcie izolacji Ui:	750V
Znamionowe napięcie łączeniowe:	750V

Rozłącznik izolacyjny OT80F4N2, 4P 80A, napęd przedni, bez wałka i rączki

Kod produktu:	ABB0130420
Producent:	ABB
Numer Katalogowy:	1SCA105413R1001
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	4P
Masa:	0.30kg
Moc silnika (AC-23A, 400V):	37kW
Montaż:	szyna DIN/płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	80A
Rodzaj napędu:	bez wałka i rączki
Stopień ochrony:	IP20
Znamionowe napięcie izolacji Ui:	750V
Znamionowe napięcie łączeniowe:	750V

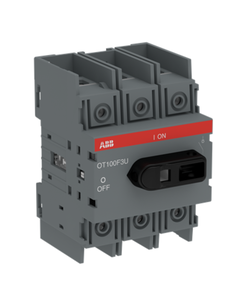

Rozłącznik izolacyjny OT100F3, 3P 100A, napęd przedni, bez wałka i rączki

Kod produktu:	ABB0130430
Producent:	ABB
Numer Katalogowy:	1SCA105004R1001
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	3P
Masa:	0.36kg
Moc silnika (AC-23A, 400V):	37kW
Montaż:	szyna DIN/płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	100A
Rodzaj napędu:	bez wałka i rączki
Stopień ochrony:	IP20
Znamionowe napięcie izolacji Ui:	750V
Znamionowe napięcie łączeniowe:	750V

Rozłącznik izolacyjny OT100F4N2, 4P 100A, napęd przedni, bez wałka i rączki

Kod produktu:	ABB0130440
Producent:	ABB
Numer Katalogowy:	1SCA105018R1001
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	4P
Masa:	0.50kg
Moc silnika (AC-23A, 400V):	37kW
Montaż:	szyna DIN/płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	100A
Rodzaj napędu:	bez wałka i rączki
Stopień ochrony:	IP20
Znamionowe napięcie izolacji Ui:	750V
Znamionowe napięcie łączeniowe:	750V

Rozłącznik izolacyjny OT100F6, 3P 100A, napęd przedni, bez wałka i rączki

Kod produktu:	ABB0130450
Producent:	ABB
Numer Katalogowy:	1SCA105021R1001
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	3P
Masa:	0.81kg
Moc silnika (AC-23A, 400V):	37kW
Montaż:	szyna DIN/płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	100A
Rodzaj napędu:	bez wałka i rączki
Stopień ochrony:	IP20
Znamionowe napięcie izolacji Ui:	750V
Znamionowe napięcie łączeniowe:	750V

Rozłącznik izolacyjny OT125F3, 3P 125A, napęd przedni, bez wałka i rączki

Kod produktu:	ABB0130460
Producent:	ABB
Numer Katalogowy:	1SCA105033R1001
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	3P
Masa:	0.36kg
Moc silnika (AC-23A, 400V):	45kW
Montaż:	szyna DIN/płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	125A
Rodzaj napędu:	bez wałka i rączki
Stopień ochrony:	IP20
Znamionowe napięcie izolacji Ui:	750V
Znamionowe napięcie łączeniowe:	750V

Rozłącznik izolacyjny OT125F4N2, 4P 125A, napęd przedni, bez wałka i rączki

Kod produktu:	ABB0130470
Producent:	ABB
Numer Katalogowy:	1SCA105051R1001
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	3P
Masa:	0.50kg
Moc silnika (AC-23A, 400V):	45kW
Montaż:	szyna DIN/płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	125A
Rodzaj napędu:	bez wałka i rączki
Stopień ochrony:	IP20
Znamionowe napięcie izolacji Ui:	750V
Znamionowe napięcie łączeniowe:	750V

Rozłącznik izolacyjny OT125F6, 6P 125A, napęd przedni, bez wałka i rączki

Kod produktu:	ABB0130480
Producent:	ABB
Numer Katalogowy:	1SCA105057R1001
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	6P
Masa:	0.81kg
Moc silnika (AC-23A, 400V):	45kW
Montaż:	szyna DIN/płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	125A
Rodzaj napędu:	bez wałka i rączki
Stopień ochrony:	IP20
Znamionowe napięcie izolacji Ui:	750V
Znamionowe napięcie łączeniowe:	750V

Rozłącznik izolacyjny OT125F8, 8P 125A, napęd przedni, bez wałka i rączki

Kod produktu:	ABB0130490
Producent:	ABB
Numer Katalogowy:	1SCA105059R1001
Seria:	OT

Dane techniczne

TABELA WYKONAŃ

Producent:	ABB
Seria:	OT
Typ produktu:	Rozłącznik izolacyjny
Ilość biegunów:	8P
Masa:	1.1kg
Moc silnika (AC-23A, 400V):	45kW
Montaż:	szyna DIN/płyta
Położenie napędu:	napęd przedni
Prąd znamionowy:	125A
Rodzaj napędu:	bez wałka i rączki
Stopień ochrony:	IP20
Znamionowe napięcie izolacji Ui:	750V
Znamionowe napięcie łączeniowe:	750V
