Styczniki mocy AC

Styczniki mocy prądu zmiennego AC to łączniki elektryczne mechanizmowe których styki robocze (prądowe) pracują w obwodach prądu zmiennego i przeznaczone są do włączania lub wyłączania zasilania układów elektrycznych silnoprądowych (układów mocy) . Stycznikiem mocy można załączać i wyłączać urządzenia będące pod obciążeniem, jak na przykład silniki elektryczne, urządzenia dźwigowe, obwody grzejne itp. Styczniki mocy AC przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania np. AC3 i AC4 - łączenie silników klatkowych, czy kategorią użytkowania AC1 - łączenie urządzeń grzejnych i oporowych. Styczniki mocy prądu zmiennego AC mogą występować z cewkami prądu zmiennego AC, z cewkami prądu stałego DC oraz uniwersalnymi cewkami elektronicznymi AC/DC o szerokim zakresie napięciowym. Dlatego nie należy utożsamiać stycznika prądu stałego DC ze stycznikiem prądu zmiennego AC sterowanym cewką zasilaną prądem DC, co jest częstym błędem.

Stycznik LC1F800MW, 3bieg-3NO, 800A w AC3, 450kW, cewka 220-230V AC/DC

Kod produktu:	SCH0201447
Producent:	Schneider Electric
Numer Katalogowy:	LC1F800MW
Seria:	LC1F 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1F 3P
Ilość biegunów:	3
Moc (AC3):	450kW
Montaż:	płyta
Napięcie cewki Us:	220-230V AC/DC
Prąd (AC1):	1000A
Prąd Ie (AC3):	800A
Styki główne:	3NO
Wyprowadzenia:	przyłącza na końcówki oczkowe

Stycznik LC1F800QW, 3bieg-3NO, 800A w AC3, 450kW, cewka 380-415V AC / 400V DC

Kod produktu:	SCH0201450
Producent:	Schneider Electric
Numer Katalogowy:	LC1F800QW
Seria:	LC1F 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1F 3P
Ilość biegunów:	3
Moc (AC3):	450kW
Montaż:	płyta
Napięcie cewki Us:	380-415V AC / 400V DC
Prąd (AC1):	1000A
Prąd Ie (AC3):	800A
Styki główne:	3NO
Wyprowadzenia:	przyłącza na końcówki oczkowe

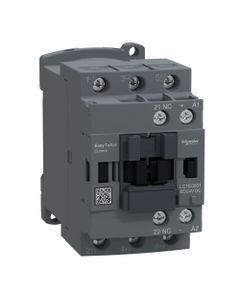

Stycznik Easy TeSys LC1E0601BD, 3bieg-3NO, 6A w AC3, 2.2kW, cewka 24V DC, styki pom. 1NC

Kod produktu:	SCH0202000
Producent:	Schneider Electric
Numer Katalogowy:	LC1E0601BD
Seria:	LC1E

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1E
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	2.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC
Prąd Ie (AC3):	6A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe
Prąd (AC1):	20A

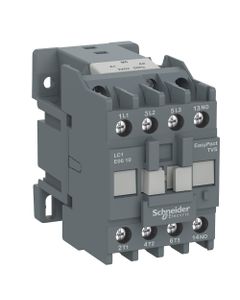

Stycznik Easy TeSys LC1E0601P7, 3bieg-3NO, 6A w AC3, 2.2kW, cewka 230V 50/60Hz, styki pom. 1NC

Kod produktu:	SCH0202010
Producent:	Schneider Electric
Numer Katalogowy:	LC1E0601P7
Seria:	LC1E

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1E
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	2.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd Ie (AC3):	6A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe
Prąd (AC1):	20A

Stycznik Easy TeSys LC1E0610BD, 3bieg-3NO, 6A w AC3, 2.2kW, cewka 24V DC, styki pom. 1NO

Kod produktu:	SCH0202020
Producent:	Schneider Electric
Numer Katalogowy:	LC1E0610BD
Seria:	LC1E

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1E
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	2.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC
Prąd Ie (AC3):	6A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe
Prąd (AC1):	20A

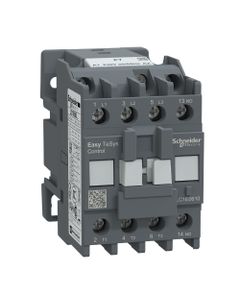

Stycznik Easy TeSys LC1E0610P7, 3bieg-3NO, 6A w AC3, 2.2kW, cewka 230V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0202030
Producent:	Schneider Electric
Numer Katalogowy:	LC1E0610P7
Seria:	LC1E

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1E
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	2.2kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd Ie (AC3):	6A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe
Prąd (AC1):	20A

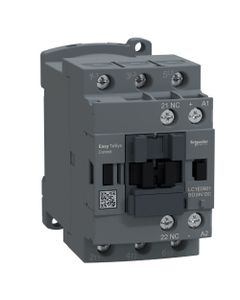

Stycznik Easy TeSys LC1E0901BD, 3bieg-3NO, 9A w AC3, 4kW, cewka 24V DC, styki pom. 1NC

Kod produktu:	SCH0202040
Producent:	Schneider Electric
Numer Katalogowy:	LC1E0901BD
Seria:	LC1E

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1E
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe
Prąd (AC1):	25A

Stycznik Easy TeSys LC1E0901P7, 3bieg-3NO, 9A w AC3, 4kW, cewka 230V 50/60Hz, styki pom. 1NC

Kod produktu:	SCH0202050
Producent:	Schneider Electric
Numer Katalogowy:	LC1E0901P7
Seria:	LC1E

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1E
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NC
Wyprowadzenia:	zaciski śrubowe
Prąd (AC1):	25A

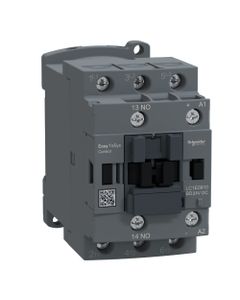

Stycznik Easy TeSys LC1E0910BD, 3bieg-3NO, 9A w AC3, 4kW, cewka 24V DC, styki pom. 1NO

Kod produktu:	SCH0202060
Producent:	Schneider Electric
Numer Katalogowy:	LC1E0910BD
Seria:	LC1E

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1E
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe
Prąd (AC1):	25A

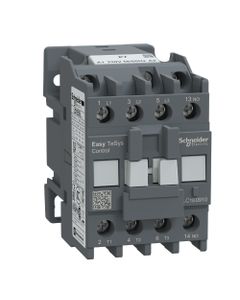

Stycznik Easy TeSys LC1E0910P7, 3bieg-3NO, 9A w AC3, 4kW, cewka 230V 50/60Hz, styki pom. 1NO

Kod produktu:	SCH0202070
Producent:	Schneider Electric
Numer Katalogowy:	LC1E0910P7
Seria:	LC1E

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LC1E
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	4kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	230V 50/60Hz
Prąd Ie (AC3):	9A
Styki główne:	3NO
Styki pomocnicze:	1NO
Wyprowadzenia:	zaciski śrubowe
Prąd (AC1):	25A
