Styczniki mocy AC

Styczniki mocy prądu zmiennego AC to łączniki elektryczne mechanizmowe których styki robocze (prądowe) pracują w obwodach prądu zmiennego i przeznaczone są do włączania lub wyłączania zasilania układów elektrycznych silnoprądowych (układów mocy) . Stycznikiem mocy można załączać i wyłączać urządzenia będące pod obciążeniem, jak na przykład silniki elektryczne, urządzenia dźwigowe, obwody grzejne itp. Styczniki mocy AC przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania np. AC3 i AC4 - łączenie silników klatkowych, czy kategorią użytkowania AC1 - łączenie urządzeń grzejnych i oporowych. Styczniki mocy prądu zmiennego AC mogą występować z cewkami prądu zmiennego AC, z cewkami prądu stałego DC oraz uniwersalnymi cewkami elektronicznymi AC/DC o szerokim zakresie napięciowym. Dlatego nie należy utożsamiać stycznika prądu stałego DC ze stycznikiem prądu zmiennego AC sterowanym cewką zasilaną prądem DC, co jest częstym błędem.

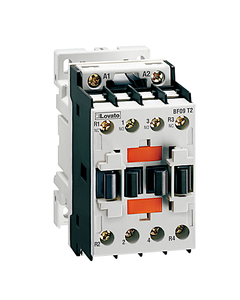

Stycznik BF38T2A048, 4bieg-2NO+2NC, 56A w AC1, cewka 48V 50/60Hz

Kod produktu:	LOV0202630
Producent:	Lovato Electric
Numer Katalogowy:	BF38T2A048
Seria:	BF 4P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 4P
Typ produktu:	Stycznik mocy
Ilość biegunów:	4
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	48V 50/60Hz
Prąd (AC1):	56A
Styki główne:	2NO+2NC
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	Lovato Electric Sp. z.o.o ul. Zachodnia 3, 55-330 Błonie biuro@LovatoElectric.pl

Stycznik BF16000E024, 3bieg-3NO, 160A w AC3, 75kW, cewka 24-60V AC/DC

Kod produktu:	LOV0203000
Producent:	Lovato Electric
Numer Katalogowy:	BF16000E024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	75kW
Montaż:	płyta
Napięcie cewki Us:	24-60V AC/DC
Prąd (AC1):	250A
Prąd Ie (AC3):	160A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	Lovato Electric Sp. z.o.o ul. Zachodnia 3, 55-330 Błonie biuro@LovatoElectric.pl

Stycznik BF16000E110, 3bieg-3NO, 160A w AC3, 75kW, cewka 60-130V AC/DC

Kod produktu:	LOV0203010
Producent:	Lovato Electric
Numer Katalogowy:	BF16000E110
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	75kW
Montaż:	płyta
Napięcie cewki Us:	60-130V AC/DC
Prąd (AC1):	250A
Prąd Ie (AC3):	160A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	Lovato Electric Sp. z.o.o ul. Zachodnia 3, 55-330 Błonie biuro@LovatoElectric.pl

Stycznik BF16000E230, 3bieg-3NO, 160A w AC3, 75kW, cewka 100-250V AC/DC

Kod produktu:	LOV0203020
Producent:	Lovato Electric
Numer Katalogowy:	BF16000E230
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	75kW
Montaż:	płyta
Napięcie cewki Us:	100-250V AC/DC
Prąd (AC1):	250A
Prąd Ie (AC3):	160A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	Lovato Electric Sp. z.o.o ul. Zachodnia 3, 55-330 Błonie biuro@LovatoElectric.pl

Stycznik BF16000E400, 3bieg-3NO, 160A w AC3, 75kW, cewka 250-500V AC/DC

Kod produktu:	LOV0203030
Producent:	Lovato Electric
Numer Katalogowy:	BF16000E400
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	75kW
Montaż:	płyta
Napięcie cewki Us:	250-500V AC/DC
Prąd (AC1):	250A
Prąd Ie (AC3):	160A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	Lovato Electric Sp. z.o.o ul. Zachodnia 3, 55-330 Błonie biuro@LovatoElectric.pl

Stycznik BF19500E024, 3bieg-3NO, 195A w AC3, 90kW, cewka 24-60V AC/DC

Kod produktu:	LOV0203040
Producent:	Lovato Electric
Numer Katalogowy:	BF19500E024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	90kW
Montaż:	płyta
Napięcie cewki Us:	24-60V AC/DC
Prąd (AC1):	275A
Prąd Ie (AC3):	195A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	Lovato Electric Sp. z.o.o ul. Zachodnia 3, 55-330 Błonie biuro@LovatoElectric.pl

Stycznik BF19500E110, 3bieg-3NO, 195A w AC3, 90kW, cewka 60-130V AC/DC

Kod produktu:	LOV0203050
Producent:	Lovato Electric
Numer Katalogowy:	BF19500E110
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	90kW
Montaż:	płyta
Napięcie cewki Us:	60-130V AC/DC
Prąd (AC1):	275A
Prąd Ie (AC3):	195A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	Lovato Electric Sp. z.o.o ul. Zachodnia 3, 55-330 Błonie biuro@LovatoElectric.pl

Stycznik BF19500E230, 3bieg-3NO, 195A w AC3, 90kW, cewka 100-250V AC/DC

Kod produktu:	LOV0203060
Producent:	Lovato Electric
Numer Katalogowy:	BF19500E230
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	90kW
Montaż:	płyta
Napięcie cewki Us:	100-250V AC/DC
Prąd (AC1):	275A
Prąd Ie (AC3):	195A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	Lovato Electric Sp. z.o.o ul. Zachodnia 3, 55-330 Błonie biuro@LovatoElectric.pl

Stycznik BF19500E400, 3bieg-3NO, 195A w AC3, 90kW, cewka 250-500V AC/DC

Kod produktu:	LOV0203070
Producent:	Lovato Electric
Numer Katalogowy:	BF19500E400
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	90kW
Montaż:	płyta
Napięcie cewki Us:	250-500V AC/DC
Prąd (AC1):	275A
Prąd Ie (AC3):	195A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	Lovato Electric Sp. z.o.o ul. Zachodnia 3, 55-330 Błonie biuro@LovatoElectric.pl

Stycznik BF23000E024, 3bieg-3NO, 230A w AC3, 110kW, cewka 24-60V AC/DC

Kod produktu:	LOV0203080
Producent:	Lovato Electric
Numer Katalogowy:	BF23000E024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	110kW
Montaż:	płyta
Napięcie cewki Us:	24-60V AC/DC
Prąd (AC1):	350A
Prąd Ie (AC3):	230A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	Lovato Electric Sp. z.o.o ul. Zachodnia 3, 55-330 Błonie biuro@LovatoElectric.pl
