Styczniki mocy AC

Styczniki mocy prądu zmiennego AC to łączniki elektryczne mechanizmowe których styki robocze (prądowe) pracują w obwodach prądu zmiennego i przeznaczone są do włączania lub wyłączania zasilania układów elektrycznych silnoprądowych (układów mocy) . Stycznikiem mocy można załączać i wyłączać urządzenia będące pod obciążeniem, jak na przykład silniki elektryczne, urządzenia dźwigowe, obwody grzejne itp. Styczniki mocy AC przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania np. AC3 i AC4 - łączenie silników klatkowych, czy kategorią użytkowania AC1 - łączenie urządzeń grzejnych i oporowych. Styczniki mocy prądu zmiennego AC mogą występować z cewkami prądu zmiennego AC, z cewkami prądu stałego DC oraz uniwersalnymi cewkami elektronicznymi AC/DC o szerokim zakresie napięciowym. Dlatego nie należy utożsamiać stycznika prądu stałego DC ze stycznikiem prądu zmiennego AC sterowanym cewką zasilaną prądem DC, co jest częstym błędem.

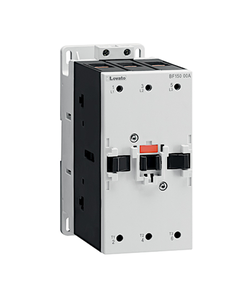

Stycznik BF15000E230, 3bieg-3NO, 150A w AC3, 75kW, cewka 100-250V AC/DC

Kod produktu:	LOV0202111
Producent:	Lovato Electric
Numer Katalogowy:	BF15000E230
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	75kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	100-250V AC/DC
Prąd (AC1):	135A
Prąd Ie (AC3):	150A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	Lovato Electric Sp. z.o.o ul. Zachodnia 3 55-330 Błonie biuro@LovatoElectric.pl

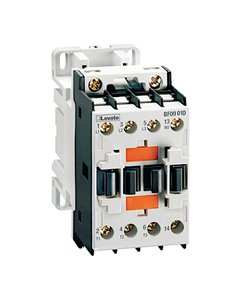

Stycznik BF1210D024, 3bieg-3NO, 12A w AC3, 5,7kW, cewka 24V DC

Kod produktu:	LOV0202360
Producent:	Lovato Electric
Numer Katalogowy:	BF1210D024
Seria:	BF 3P

Dane techniczne

TABELA WYKONAŃ

Producent:	Lovato Electric
Seria:	BF 3P
Typ produktu:	Stycznik mocy
Ilość biegunów:	3
Moc (AC3):	5.7kW
Montaż:	szyna DIN/płyta
Napięcie cewki Us:	24V DC
Prąd (AC1):	23A
Prąd Ie (AC3):	12A
Styki główne:	3NO
Wyprowadzenia:	zaciski śrubowe
Dane producenta:	Lovato Electric Sp. z.o.o ul. Zachodnia 3 55-330 Błonie biuro@LovatoElectric.pl
