Przekaźniki termiczne

Przekaźniki termiczne (termobimetalowe oraz przeciążeniowe elektroniczne) to urządzenia zabezpieczające silniki i obwody przed przeciążeniem cieplnym, zanikiem fazy czy zbyt długim rozruchem. Przekaźniki termiczne, zwłaszcza w małych zakresach prądowych, przystosowane są bezpośredniego podłączenia pod stycznik. Mogą być również montowane bezpośredni na szynę DIN przy pomocy odpowiednich adapterów. W większych zakresach prądowych montaż odbywa się bezpośrednio na szynę lub na płytę i łączy do styczników przewodami lub specjalnymi zestawami przyłączeniowymi.

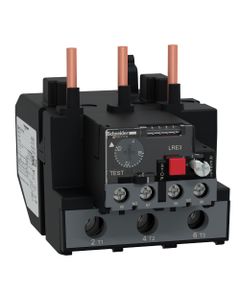

Przekaźnik termiczny Easy TeSys LRE363, zakres 63-80A, kl. 10, do LC1E80…E95

Kod produktu:	SCH0300846
Producent:	Schneider Electric
Numer Katalogowy:	LRE363
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E80…E95
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	63-80A
Znamionowe napięcie robocze:	690V AC

Przekaźnik termiczny Easy TeSys LRE365, zakres 80-104A, kl. 10, do LC1E95

Kod produktu:	SCH0300848
Producent:	Schneider Electric
Numer Katalogowy:	LRE365
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E95
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	80-104A
Znamionowe napięcie robocze:	690V AC

Przekaźnik termiczny LR2D3559, zakres 48-65A, kl. 20, do LC1D80/95

Kod produktu:	SCH0300850
Producent:	Schneider Electric
Numer Katalogowy:	LR2D3559
Seria:	LR2D

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LR2D
Do styczników:	LC1D80...95
Klasa wyzwalania:	20
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	48-65A
Znamionowe napięcie robocze:	690V AC

Przekaźnik termiczny LR2D3561, zakres 55-70A, kl. 20, do LC1D80/95

Kod produktu:	SCH0300860
Producent:	Schneider Electric
Numer Katalogowy:	LR2D3561
Seria:	LR2D

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LR2D
Do styczników:	LC1D80...95
Klasa wyzwalania:	20
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	55-70A
Znamionowe napięcie robocze:	690V AC

Przekaźnik termiczny LR9D5367, zakres 60-100A, kl. 10, do LC1D115..150/NSX

Kod produktu:	SCH0300900
Producent:	Schneider Electric
Numer Katalogowy:	LR9D5367
Seria:	LR9D

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LR9D
Do styczników:	LC1D115..150/NSX
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni/płyta
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	60-100A
Znamionowe napięcie robocze:	690V AC

Przekaźnik termiczny LR9D5369, zakres 90-150A, kl. 10, do LC1D115..150/NSX

Kod produktu:	SCH0300910
Producent:	Schneider Electric
Numer Katalogowy:	LR9D5369
Seria:	LR9D

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LR9D
Do styczników:	LC1D115..150/NSX
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni/płyta
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	90-150A
Znamionowe napięcie robocze:	690V AC

Przekaźnik termiczny LR9D5567, zakres 60-100A, kl. 20, do LC1D115..150/NSX

Kod produktu:	SCH0300920
Producent:	Schneider Electric
Numer Katalogowy:	LR9D5567
Seria:	LR9D

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LR9D
Do styczników:	LC1D115..150/NSX
Klasa wyzwalania:	20
Sposób montażu:	montaż bezpośredni/płyta
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	60-100A
Znamionowe napięcie robocze:	690V AC

Przekaźnik termiczny LR9D5569, zakres 90-150A, kl. 20, do LC1D115..150/NSX

Kod produktu:	SCH0300930
Producent:	Schneider Electric
Numer Katalogowy:	LR9D5569
Seria:	LR9D

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LR9D
Do styczników:	LC1D115..150/NSX
Klasa wyzwalania:	20
Sposób montażu:	montaż bezpośredni/płyta
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	90-150A
Znamionowe napięcie robocze:	690V AC

Przekaźnik termiczny LR9F5371, zakres 132-220A, kl. 10, do LC1F185...LC1F265

Kod produktu:	SCH0301040
Producent:	Schneider Electric
Numer Katalogowy:	LR9F5371
Seria:	LR9F

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LR9F
Do styczników:	LC1F185...LC1F265
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni/płyta
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	132-220A
Znamionowe napięcie robocze:	1000V AC

Elektroniczny przekaźnik termiczny LR9G115, zakres 28-115A, do LC1G115...225

Kod produktu:	SCH0301100
Producent:	Schneider Electric
Numer Katalogowy:	LR9G115
Seria:	LR9G

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LR9G
Typ produktu:	Elektroniczny przekaźnik termiczny
Do styczników:	LC1G115...225
Klasa wyzwalania:	5E, 10E, 20E, 30E
Sposób montażu:	montaż bezpośredni/płyta
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	28-115A
Znamionowe napięcie robocze:	1000V AC
