Przekaźniki termiczne

Przekaźniki termiczne (termobimetalowe oraz przeciążeniowe elektroniczne) to urządzenia zabezpieczające silniki i obwody przed przeciążeniem cieplnym, zanikiem fazy czy zbyt długim rozruchem. Przekaźniki termiczne, zwłaszcza w małych zakresach prądowych, przystosowane są bezpośredniego podłączenia pod stycznik. Mogą być również montowane bezpośredni na szynę DIN przy pomocy odpowiednich adapterów. W większych zakresach prądowych montaż odbywa się bezpośrednio na szynę lub na płytę i łączy do styczników przewodami lub specjalnymi zestawami przyłączeniowymi.

Przekaźnik termiczny Easy TeSys LRE10, zakres 4-6A, kl. 10, do LC1E06…E43

Kod produktu:	SCH0300818
Producent:	Schneider Electric
Numer Katalogowy:	LRE10
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E06…E43
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	4-6A
Znamionowe napięcie robocze:	690V AC

Przekaźnik termiczny Easy TeSys LRE12, zakres 5,5-8A, kl. 10, do LC1E09…E38

Kod produktu:	SCH0300820
Producent:	Schneider Electric
Numer Katalogowy:	LRE12
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E09…E38
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	5,5-8A
Znamionowe napięcie robocze:	690V AC

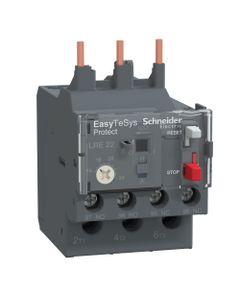

Przekaźnik termiczny Easy TeSys LRE22, zakres 16-24A, kl. 10, do LC1E25…E38

Kod produktu:	SCH0300828
Producent:	Schneider Electric
Numer Katalogowy:	LRE22
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E25…E38
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	16-24A
Znamionowe napięcie robocze:	690V AC

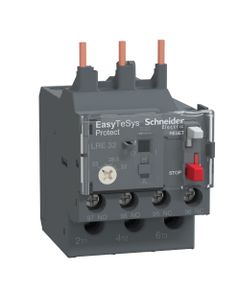

Przekaźnik termiczny Easy TeSys LRE32, zakres 23-32A, kl. 10, do LC1E25…E38

Kod produktu:	SCH0300830
Producent:	Schneider Electric
Numer Katalogowy:	LRE32
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E25…E38
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	23-32A
Znamionowe napięcie robocze:	690V AC

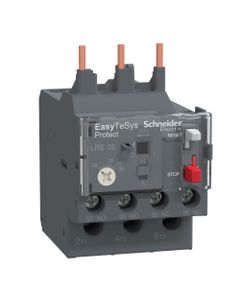

Przekaźnik termiczny Easy TeSys LRE35, zakres 30-38A, kl. 10, do LC1E38

Kod produktu:	SCH0300834
Producent:	Schneider Electric
Numer Katalogowy:	LRE35
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E38
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	30-38A
Znamionowe napięcie robocze:	690V AC

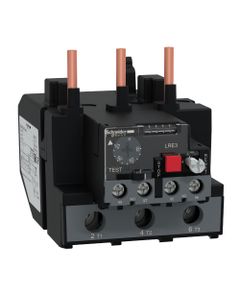

Przekaźnik termiczny Easy TeSys LRE353, zakres 23-32A, kl. 10, do LC1E40…E95

Kod produktu:	SCH0300836
Producent:	Schneider Electric
Numer Katalogowy:	LRE353
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E40…E95
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	23-32A
Znamionowe napięcie robocze:	690V AC

Przekaźnik termiczny Easy TeSys LRE355, zakres 30-40A, kl. 10, do LC1E40…E95

Kod produktu:	SCH0300838
Producent:	Schneider Electric
Numer Katalogowy:	LRE355
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E40…E95
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	30-40A
Znamionowe napięcie robocze:	690V AC

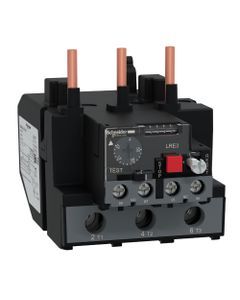

Przekaźnik termiczny Easy TeSys LRE357, zakres 37-50A, kl. 10, do LC1E50…E95

Kod produktu:	SCH0300840
Producent:	Schneider Electric
Numer Katalogowy:	LRE357
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E50…E95
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	37-50A
Znamionowe napięcie robocze:	690V AC

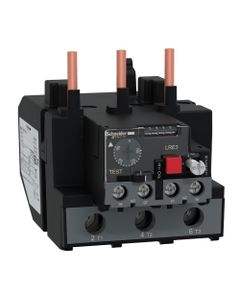

Przekaźnik termiczny Easy TeSys LRE359, zakres 48-65A, kl. 10, do LC1E65…E95

Kod produktu:	SCH0300842
Producent:	Schneider Electric
Numer Katalogowy:	LRE359
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E65…E95
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	48-65A
Znamionowe napięcie robocze:	690V AC

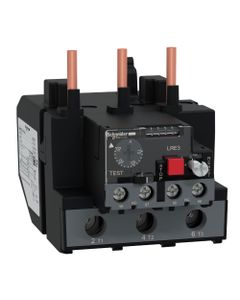

Przekaźnik termiczny Easy TeSys LRE361, zakres 55-70A, kl. 10, do LC1E80…E95

Kod produktu:	SCH0300844
Producent:	Schneider Electric
Numer Katalogowy:	LRE361
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E80…E95
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	55-70A
Znamionowe napięcie robocze:	690V AC
