Przekaźniki termiczne

Przekaźniki termiczne (termobimetalowe oraz przeciążeniowe elektroniczne) to urządzenia zabezpieczające silniki i obwody przed przeciążeniem cieplnym, zanikiem fazy czy zbyt długim rozruchem. Przekaźniki termiczne, zwłaszcza w małych zakresach prądowych, przystosowane są bezpośredniego podłączenia pod stycznik. Mogą być również montowane bezpośredni na szynę DIN przy pomocy odpowiednich adapterów. W większych zakresach prądowych montaż odbywa się bezpośrednio na szynę lub na płytę i łączy do styczników przewodami lub specjalnymi zestawami przyłączeniowymi.

Przekaźnik termiczny LRD4369, zakres 110-140A, kl. 10, do LC1D115..150

Kod produktu:	SCH0300750
Producent:	Schneider Electric
Numer Katalogowy:	LRD4369
Seria:	LRD

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRD
Do styczników:	LC1D115..150
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Typ zacisków:	śrubowe
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	110-140A
Znamionowe napięcie robocze:	690V AC

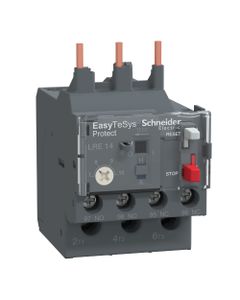

Przekaźnik termiczny Easy TeSys LRE14, zakres 7-10A, kl. 10, do LC1E09…E38

Kod produktu:	SCH0300775
Producent:	Schneider Electric
Numer Katalogowy:	LRE14
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E09…E38
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	7-10A
Znamionowe napięcie robocze:	690V AC

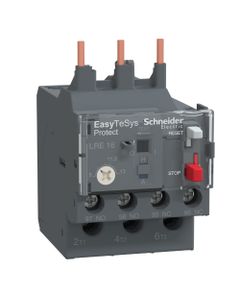

Przekaźnik termiczny Easy TeSys LRE16, zakres 9-13A, kl. 10, do LC1E12…E38

Kod produktu:	SCH0300780
Producent:	Schneider Electric
Numer Katalogowy:	LRE16
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E12…E38
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	9-13A
Znamionowe napięcie robocze:	690V AC

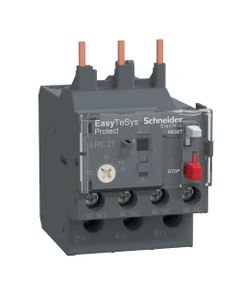

Przekaźnik termiczny Easy TeSys LRE21, zakres 12-18A, kl. 10, do LC1E18…E38

Kod produktu:	SCH0300790
Producent:	Schneider Electric
Numer Katalogowy:	LRE21
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E18…E38
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	12-18A
Znamionowe napięcie robocze:	690V AC

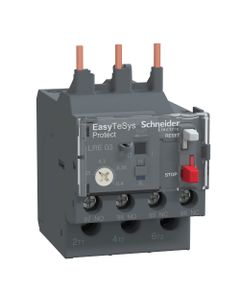

Przekaźnik termiczny Easy TeSys LRE03, zakres 0.25-0.4A, kl. 10, do LC1E06…E38

Kod produktu:	SCH0300806
Producent:	Schneider Electric
Numer Katalogowy:	LRE03
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E06…E38
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	0.25-0.4A
Znamionowe napięcie robocze:	690V AC

Przekaźnik termiczny Easy TeSys LRE04, zakres 0.4-0.63A, kl. 10, do LC1E06…E38

Kod produktu:	SCH0300808
Producent:	Schneider Electric
Numer Katalogowy:	LRE04
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E06…E38
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	0.4-0.63A
Znamionowe napięcie robocze:	690V AC

Przekaźnik termiczny Easy TeSys LRE05, zakres 0,63-1A, kl. 10, do LC1E06…E39

Kod produktu:	SCH0300810
Producent:	Schneider Electric
Numer Katalogowy:	LRE05
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E06…E39
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	0,63-1A
Znamionowe napięcie robocze:	690V AC

Przekaźnik termiczny Easy TeSys LRE06, zakres 1-1,6A, kl. 10, do LC1E06…E40

Kod produktu:	SCH0300812
Producent:	Schneider Electric
Numer Katalogowy:	LRE06
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E06…E40
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	1-1,6A
Znamionowe napięcie robocze:	690V AC

Przekaźnik termiczny Easy TeSys LRE07, zakres 1.6-2.5A, kl. 10, do LC1E06…E41

Kod produktu:	SCH0300814
Producent:	Schneider Electric
Numer Katalogowy:	LRE07
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E06…E41
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	1.6-2.5A
Znamionowe napięcie robocze:	690V AC

Przekaźnik termiczny Easy TeSys LRE08, zakres 2,5-4A, kl. 10, do LC1E06…E42

Kod produktu:	SCH0300816
Producent:	Schneider Electric
Numer Katalogowy:	LRE08
Seria:	LRE

Dane techniczne

TABELA WYKONAŃ

Producent:	Schneider Electric
Seria:	LRE
Typ produktu:	Przekaźnik termiczny
Do styczników:	LC1E06…E42
Klasa wyzwalania:	10
Sposób montażu:	montaż bezpośredni
Wbudowane styki pomocnicze:	1NO+1NC
Zakres nastawy prądu:	2,5-4A
Znamionowe napięcie robocze:	690V AC
