Przekaźniki elektromagnetyczne, gniazda

Przekaźniki elektromagnetyczne to łączniki małych mocy, służące do sterowania urządzeniami elektrycznymi. Zamykają lub otwierają obwód elektryczny poprzez pośrednie oddziaływanie cewki na stan styków. Styki mogą być o działaniu zwiernym, rozwiernym lub przełącznym oraz występować w układzie jedno- lub wielokrotnym. Przekaźniki mogą być montowane w gniazdach, na płycie montażowej, na uchwytach, na szynie DIN lub lutowane. Dzięki zróżnicowaniu wykonań, rodzajów styków, cewek, mocy, napięcia zestyków oraz wymiarów, możliwe jest dobranie przekaźnika elektromagnetycznego idealnie dopasowanego do indywidualnych wymagań.

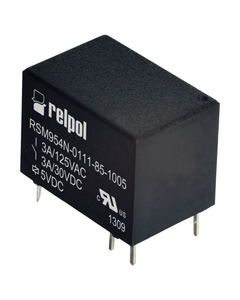

Przekaźnik RSM954N-0111-85-1005, 1P 3A, cewka 5V DC, styki Ag/Au

Kod produktu:	REL0313490
Producent:	Relpol
Numer Katalogowy:	2614624
Seria:	RSM954N

Dane techniczne

TABELA WYKONAŃ

Producent:	Relpol
Seria:	RSM954N
Typ produktu:	Przekaźnik subminiaturowy
Konfiguracja styków:	1P
Masa:	0.0035kg
Materiał styków:	Ag/Au złocenie magazynowe
Montaż:	do montażu PCB
Napięcie cewki Us:	5V DC
Napięcie znamionowe zestyków:	125V AC
Obciążalność styków AC:	3A / 125V AC
Obciążalność styków DC:	3A / 30V DC
Prąd znamionowy zestyku:	3A
Wymiary WxSxG:	11.5x11x15.5mm
Dane producenta:	Relpol S.A. ul. 11 Listopada 37, 68-200 Żary relpol@relpol.com.pl

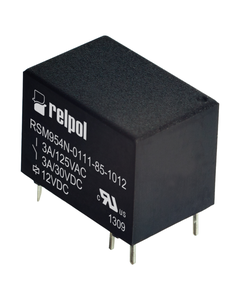

Przekaźnik RSM954N-0111-85-1012, 1P 3A, cewka 12V DC, styki Ag/Au

Kod produktu:	REL0313495
Producent:	Relpol
Numer Katalogowy:	2614627
Seria:	RSM954N

Dane techniczne

TABELA WYKONAŃ

Producent:	Relpol
Seria:	RSM954N
Typ produktu:	Przekaźnik subminiaturowy
Konfiguracja styków:	1P
Masa:	0.0035kg
Materiał styków:	Ag/Au złocenie magazynowe
Montaż:	do montażu PCB
Napięcie cewki Us:	12V DC
Napięcie znamionowe zestyków:	125V AC
Obciążalność styków AC:	3A / 125V AC
Obciążalność styków DC:	3A / 30V DC
Prąd znamionowy zestyku:	3A
Wymiary WxSxG:	11.5x11x15.5mm
Dane producenta:	Relpol S.A. ul. 11 Listopada 37, 68-200 Żary relpol@relpol.com.pl

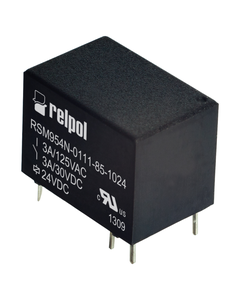

Przekaźnik RSM954N-0111-85-1024, 1P 3A, cewka 24V DC, styki Ag/Au

Kod produktu:	REL0313500
Producent:	Relpol
Numer Katalogowy:	2614628
Seria:	RSM954N

Dane techniczne

TABELA WYKONAŃ

Producent:	Relpol
Seria:	RSM954N
Typ produktu:	Przekaźnik subminiaturowy
Konfiguracja styków:	1P
Masa:	0.0035kg
Materiał styków:	Ag/Au złocenie magazynowe
Montaż:	do montażu PCB
Napięcie cewki Us:	24V DC
Napięcie znamionowe zestyków:	125V AC
Obciążalność styków AC:	3A / 125V AC
Obciążalność styków DC:	3A / 30V DC
Prąd znamionowy zestyku:	3A
Wymiary WxSxG:	11.5x11x15.5mm
Dane producenta:	Relpol S.A. ul. 11 Listopada 37, 68-200 Żary relpol@relpol.com.pl
