Końcówki kablowe nieizolowane

Końcówki kablowe nieizolowane wykonywane są jako końcówki oczkowe, widełkowe, igiełkowe oraz łączące. Wykonane są z blachy lub rury miedzianej (w zależności od rodzaju) i pokryte galwanicznie cyną. Końcówki te stosowane są w celu podłączenia przewodu za pomocą zacisku śrubowego do szyny zbiorczej, rozdzielnicy lub zacisków innego urządzenia elektrycznego. Przykładami takich końcówek są np. końcówki kablowe izolowane firmy Ergom typu KO, KW, KI, KL. Najczęstszym sposobem zaciskania tych końcówek jest zaprasowanie z tzw. karbem lub podwójnym karbem. Przy tym sposobie zaciskania dzięki lokalnej deformacji zarówno końcówki jak i żyły przewodu, uzyskujemy połączenie o bardzo dobrej przewodności elektrycznej (mała rezystancja przejścia) i dobrych właściwościach mechanicznych.

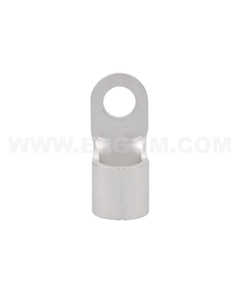

Końcówka oczkowa KO 120/12 nieizolowana, 120 mm2 (op. 50 szt. -cena/1szt.)

Kod produktu:	ERG1610464
Producent:	Ergom
Numer Katalogowy:	E09KO-01010107301
Seria:	KO

Dane techniczne

TABELA WYKONAŃ

Producent:	Ergom
Seria:	KO
Typ produktu:	Końcówka oczkowa
Długość do środka oczka:	44mm
Ilość w opak.:	50 szt.
Materiał:	miedź
Otwór pod śrubę:	M12
Pokrycie:	cynowane galwanicznie
Przekrój znamionowy:	120 mm2
Średnica wewnętrzna:	16.5mm
Waga:	2.7kg/opak.

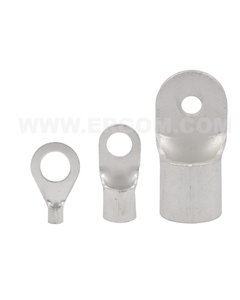

Końcówka oczkowa KO 120/16 nieizolowana, 120 mm2 (op. 50 szt. -cena/1szt.)

Kod produktu:	ERG1610466
Producent:	Ergom
Numer Katalogowy:	E09KO-01010107401
Seria:	KO

Dane techniczne

TABELA WYKONAŃ

Producent:	Ergom
Seria:	KO
Typ produktu:	Końcówka oczkowa
Długość do środka oczka:	48mm
Ilość w opak.:	50 szt.
Materiał:	miedź
Otwór pod śrubę:	M16
Pokrycie:	cynowane galwanicznie
Przekrój znamionowy:	120 mm2
Średnica wewnętrzna:	16.5mm
Waga:	2.9kg/opak.

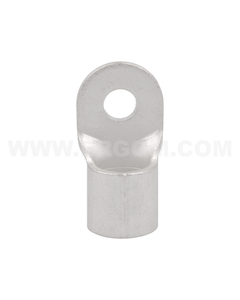

Końcówka oczkowa KO 185/12 nieizolowana, 185 mm2 (op. 25 szt. -cena/1szt.)

Kod produktu:	ERG1610482
Producent:	Ergom
Numer Katalogowy:	E09KO-01010108101
Seria:	KO

Dane techniczne

TABELA WYKONAŃ

Producent:	Ergom
Seria:	KO
Typ produktu:	Końcówka oczkowa
Długość do środka oczka:	50mm
Ilość w opak.:	25 szt.
Materiał:	miedź
Otwór pod śrubę:	M12
Pokrycie:	cynowane galwanicznie
Przekrój znamionowy:	185 mm2
Średnica wewnętrzna:	21.0mm
Waga:	2.53kg/opak.

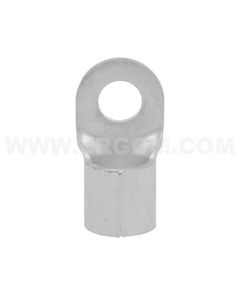

Końcówka oczkowa KO 185/16 nieizolowana, 185 mm2 (op. 25 szt. -cena/1szt.)

Kod produktu:	ERG1610484
Producent:	Ergom
Numer Katalogowy:	E09KO-01010108201
Seria:	KO

Dane techniczne

TABELA WYKONAŃ

Producent:	Ergom
Seria:	KO
Typ produktu:	Końcówka oczkowa
Długość do środka oczka:	50mm
Ilość w opak.:	25 szt.
Materiał:	miedź
Otwór pod śrubę:	M16
Pokrycie:	cynowane galwanicznie
Przekrój znamionowy:	185 mm2
Średnica wewnętrzna:	21.0mm
Waga:	2.6kg/opak.

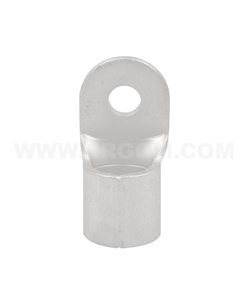

Końcówka oczkowa KO 240/12 nieizolowana, 240 mm2 (op. 25 szt. -cena/1szt.)

Kod produktu:	ERG1610490
Producent:	Ergom
Numer Katalogowy:	E09KO-01010108501
Seria:	KO

Dane techniczne

TABELA WYKONAŃ

Producent:	Ergom
Seria:	KO
Typ produktu:	Końcówka oczkowa
Długość do środka oczka:	56mm
Ilość w opak.:	25 szt.
Materiał:	miedź
Otwór pod śrubę:	M12
Pokrycie:	cynowane galwanicznie
Przekrój znamionowy:	240 mm2
Średnica wewnętrzna:	23.5mm
Waga:	3.58kg/opak.

Końcówka widełkowa KW 1/3 nieizolowana, 0.75-1 mm2 (100 szt.)

Kod produktu:	ERG1610600
Producent:	Ergom
Numer Katalogowy:	E09KO-01020100800
Seria:	KW

Dane techniczne

TABELA WYKONAŃ

Producent:	Ergom
Seria:	KW
Typ produktu:	Końcówka widełkowa
Długość do środka oczka:	11 mm
Ilość w opak.:	100 szt.
Materiał:	miedź
Otwór pod śrubę:	M3
Pokrycie:	cynowane galwanicznie
Przekrój znamionowy:	0.75-1 mm2
Średnica wewnętrzna:	1.6 mm
Waga:	0.06kg/opak.

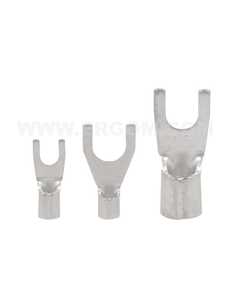

Końcówka widełkowa KW 1/4 nieizolowana, 0.75-1 mm2 (100 szt.)

Kod produktu:	ERG1610605
Producent:	Ergom
Numer Katalogowy:	E09KO-01020101000
Seria:	KW

Dane techniczne

TABELA WYKONAŃ

Producent:	Ergom
Seria:	KW
Typ produktu:	Końcówka widełkowa
Długość do środka oczka:	12 mm
Ilość w opak.:	100 szt.
Materiał:	miedź
Otwór pod śrubę:	M4
Pokrycie:	cynowane galwanicznie
Przekrój znamionowy:	0.75-1 mm2
Średnica wewnętrzna:	1.6 mm
Waga:	0.07kg/opak.

Końcówka widełkowa KW 1/5 nieizolowana, 0.75-1 mm2 (100 szt.)

Kod produktu:	ERG1610610
Producent:	Ergom
Numer Katalogowy:	E09KO-01020101200
Seria:	KW

Dane techniczne

TABELA WYKONAŃ

Producent:	Ergom
Seria:	KW
Typ produktu:	Końcówka widełkowa
Długość do środka oczka:	13 mm
Ilość w opak.:	100 szt.
Materiał:	miedź
Otwór pod śrubę:	M5
Pokrycie:	cynowane galwanicznie
Przekrój znamionowy:	0.75-1 mm2
Średnica wewnętrzna:	1.6 mm
Waga:	0.08kg/opak.

Końcówka widełkowa KW 2,5/3 nieizolowana, 1.5-2.5 mm2 (100 szt.)

Kod produktu:	ERG1610615
Producent:	Ergom
Numer Katalogowy:	E09KO-01020101600
Seria:	KW

Dane techniczne

TABELA WYKONAŃ

Producent:	Ergom
Seria:	KW
Typ produktu:	Końcówka widełkowa
Długość do środka oczka:	11 mm
Ilość w opak.:	100 szt.
Materiał:	miedź
Otwór pod śrubę:	M3
Pokrycie:	cynowane galwanicznie
Przekrój znamionowy:	1.5-2.5 mm2
Średnica wewnętrzna:	2.3 mm
Waga:	0.06kg/opak.

Końcówka widełkowa KW 2,5/4 nieizolowana, 1.5-2.5 mm2 (100 szt.)

Kod produktu:	ERG1610620
Producent:	Ergom
Numer Katalogowy:	E09KO-01020101800
Seria:	KW

Dane techniczne

TABELA WYKONAŃ

Producent:	Ergom
Seria:	KW
Typ produktu:	Końcówka widełkowa
Długość do środka oczka:	12 mm
Ilość w opak.:	100 szt.
Materiał:	miedź
Otwór pod śrubę:	M4
Pokrycie:	cynowane galwanicznie
Przekrój znamionowy:	1.5-2.5 mm2
Średnica wewnętrzna:	2.3 mm
Waga:	0.07kg/opak.
