Złącza do czujników

Złącza do czujników to elementy ułatwiające proces instalacji w aplikacjach maszyn przemysłowych, zwłaszcza w sytuacjach, w których trudno jest przewidzieć ostateczną długość wymaganego przewodu. Największą grupę złączy do czujników stanowią złącza rozbieralne, w których konstrukcja idealnie nadaje się do samodzielnego montażu. Istnieje wiele rodzajów i wymiarów złącz, które mogą być wykorzystywane w instalacjach maszyn do podłączania czujników a wybór konkretnego modelu zależy od rodzaju czujnika i wymagań aplikacji. Najbardziej popularne złącza rozbieralne to złącza okrągłe (cylindryczne). Mogą występować w wielu rozmiarach, M8, M12, M16, M23 itp., męskie (wtyki), żeńskie (gniazda), proste, kątowe i o różnej ilości pinów np. 3-pinowe, 4-pinowe, 5-pinowe, 8-pinowe, 12-to itp. Ze względu na podłączenie mogą posiadać zaciski śrubowe, nożowe IDC, Push-In, do lutowania i sprężynowe.

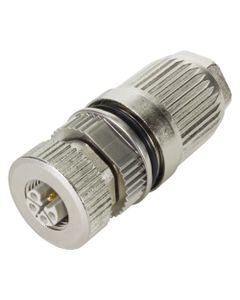

Złącze rozbieralne żeńskie M12 4P, proste, kod-L, zaciski nożowe, dław. 5.8-13.5mm, M12 Power IDC 4F L-coded

Kod produktu:	HRT1830810
Producent:	Harting
Numer Katalogowy:	21032962505
Seria:	Złącza do czujników Harting

Dane techniczne

TABELA WYKONAŃ

Producent:	Harting
Seria:	Złącza do czujników Harting
Typ produktu:	Złącze rozbieralne żeńskie
Stopień ochrony:	IP67 (skręcone)
Zaciski:	nożowe
Wykonanie:	proste
Kodowanie:	kod-L
Liczba pinów:	4P
Max. napięcie robocze:	63V
Max. prąd roboczy na styk:	12A
Przekrój żył:	0.75-1.5mm2
Rozmiar złącza:	M12
Średnica dławienia:	5.8-13.5mm
Typ:	żeńskie

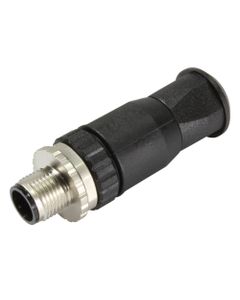

Złącze rozbieralne męskie M12 4P, proste, kod-A, zaciski śrubowe, dław. 4-8mm, M12-Screw-4P-ACOD-M-STR

Kod produktu:	HRT1830900
Producent:	Harting
Numer Katalogowy:	21033191401
Seria:	Złącza do czujników Harting

Dane techniczne

TABELA WYKONAŃ

Producent:	Harting
Seria:	Złącza do czujników Harting
Typ produktu:	Złącze rozbieralne męskie
Stopień ochrony:	IP67 (skręcone)
Zaciski:	śrubowe
Wykonanie:	proste
Kodowanie:	kod-A
Liczba pinów:	4P
Max. napięcie robocze:	250V AC/DC
Max. prąd roboczy na styk:	7.5A
Przekrój żył:	1.5mm2
Rozmiar złącza:	M12
Średnica dławienia:	4-8mm
Typ:	męskie

Złącze rozbieralne męskie M12 5P, proste, kod-A, zaciski śrubowe, dław. 4-8mm, M12-Screw-5P-ACOD-M-STR

Kod produktu:	HRT1830910
Producent:	Harting
Numer Katalogowy:	21033191501
Seria:	Złącza do czujników Harting

Dane techniczne

TABELA WYKONAŃ

Producent:	Harting
Seria:	Złącza do czujników Harting
Typ produktu:	Złącze rozbieralne męskie
Stopień ochrony:	IP67 (skręcone)
Zaciski:	śrubowe
Wykonanie:	proste
Kodowanie:	kod-A
Liczba pinów:	5P
Max. napięcie robocze:	60V AC/DC
Max. prąd roboczy na styk:	7.5A
Przekrój żył:	1.5mm2
Rozmiar złącza:	M12
Średnica dławienia:	4-8mm
Typ:	męskie

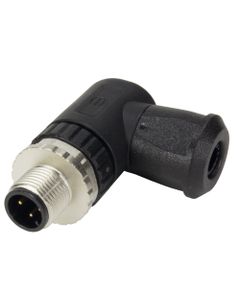

Złącze rozbieralne męskie M12 4P, kątowe, kod-A, zaciski śrubowe, dław. 4-8mm, M12-Screw-4P-ACOD-M-ANG

Kod produktu:	HRT1830930
Producent:	Harting
Numer Katalogowy:	21033193401
Seria:	Złącza do czujników Harting

Dane techniczne

TABELA WYKONAŃ

Producent:	Harting
Seria:	Złącza do czujników Harting
Typ produktu:	Złącze rozbieralne męskie
Stopień ochrony:	IP67 (skręcone)
Zaciski:	śrubowe
Wykonanie:	kątowe
Kodowanie:	kod-A
Liczba pinów:	4P
Max. napięcie robocze:	250V AC/DC
Max. prąd roboczy na styk:	7.5A
Przekrój żył:	1.5mm2
Rozmiar złącza:	M12
Średnica dławienia:	4-8mm
Typ:	męskie

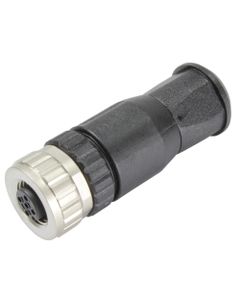

Złącze rozbieralne żeńskie M12 4P, proste, kod-A, zaciski śrubowe, dław. 4-8mm, M12-Screw-4P-ACOD-F-STR

Kod produktu:	HRT1830950
Producent:	Harting
Numer Katalogowy:	21033192401
Seria:	Złącza do czujników Harting

Dane techniczne

TABELA WYKONAŃ

Producent:	Harting
Seria:	Złącza do czujników Harting
Typ produktu:	Złącze rozbieralne żeńskie
Stopień ochrony:	IP67 (skręcone)
Zaciski:	śrubowe
Wykonanie:	proste
Kodowanie:	kod-A
Liczba pinów:	4P
Max. napięcie robocze:	250V AC/DC
Max. prąd roboczy na styk:	7.5A
Przekrój żył:	1.5mm2
Rozmiar złącza:	M12
Średnica dławienia:	4-8mm
Typ:	żeńskie

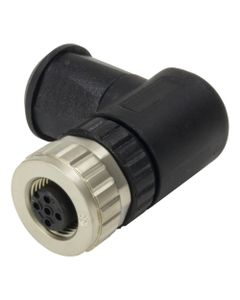

Złącze rozbieralne żeńskie M12 4P, kątowe, kod-A, zaciski śrubowe, dław. 4-8mm, M12-Screw-4P-ACOD-F-ANG

Kod produktu:	HRT1830960
Producent:	Harting
Numer Katalogowy:	21033194401
Seria:	Złącza do czujników Harting

Dane techniczne

TABELA WYKONAŃ

Producent:	Harting
Seria:	Złącza do czujników Harting
Typ produktu:	Złącze rozbieralne żeńskie
Stopień ochrony:	IP67 (skręcone)
Zaciski:	śrubowe
Wykonanie:	kątowe
Kodowanie:	kod-A
Liczba pinów:	4P
Max. napięcie robocze:	250V AC/DC
Max. prąd roboczy na styk:	7.5A
Przekrój żył:	1.5mm2
Rozmiar złącza:	M12
Średnica dławienia:	4-8mm
Typ:	żeńskie

Złącze rozbieralne męskie MOSA M8 3P, proste, Slimline, zaciski nożowe, dław. 2.5-5.1mm, żyły 0.14-0.34mm2

Kod produktu:	MUR1830300
Producent:	Murrelektronik
Numer Katalogowy:	7000-08331-0000000
Seria:	Złącza do czujników Murrelektronik

Dane techniczne

TABELA WYKONAŃ

Producent:	Murrelektronik
Seria:	Złącza do czujników Murrelektronik
Typ produktu:	Złącze rozbieralne męskie
Stopień ochrony:	IP67 (skręcone)
Uwagi:	linia Slimline
Zaciski:	nożowe
Wykonanie:	proste
Liczba pinów:	3P
Max. napięcie robocze:	32V AC/DC
Max. prąd roboczy na styk:	4A
Przekrój żył:	0.14-0.34mm2
Rozmiar złącza:	M8
Średnica dławienia:	2.5-5.1mm
Typ:	męskie

Złącze rozbieralne męskie MOSA M8 4P, proste, Slimline, zaciski nożowe, dław. 2.5-5.1mm, żyły 0.14-0.34mm2

Kod produktu:	MUR1830310
Producent:	Murrelektronik
Numer Katalogowy:	7000-08351-0000000
Seria:	Złącza do czujników Murrelektronik

Dane techniczne

TABELA WYKONAŃ

Producent:	Murrelektronik
Seria:	Złącza do czujników Murrelektronik
Typ produktu:	Złącze rozbieralne męskie
Stopień ochrony:	IP67 (skręcone)
Uwagi:	linia Slimline
Zaciski:	nożowe
Wykonanie:	proste
Liczba pinów:	4P
Max. napięcie robocze:	32V AC/DC
Max. prąd roboczy na styk:	4A
Przekrój żył:	0.14-0.34mm2
Rozmiar złącza:	M8
Średnica dławienia:	2.5-5.1mm
Typ:	męskie

Złącze rozbieralne żeńskie MOSA M8 3P, proste, Slimline, zaciski nożowe, dław. 2.5-5.1mm, żyły 0.14-0.34mm2

Kod produktu:	MUR1830320
Producent:	Murrelektronik
Numer Katalogowy:	7000-08371-0000000
Seria:	Złącza do czujników Murrelektronik

Dane techniczne

TABELA WYKONAŃ

Producent:	Murrelektronik
Seria:	Złącza do czujników Murrelektronik
Typ produktu:	Złącze rozbieralne żeńskie
Stopień ochrony:	IP67 (skręcone)
Uwagi:	linia Slimline
Zaciski:	nożowe
Wykonanie:	proste
Liczba pinów:	3P
Max. napięcie robocze:	32V AC/DC
Max. prąd roboczy na styk:	4A
Przekrój żył:	0.14-0.34mm2
Rozmiar złącza:	M8
Średnica dławienia:	2.5-5.1mm
Typ:	żeńskie

Złącze rozbieralne żeńskie MOSA M8 4P, proste, Slimline, zaciski nożowe, dław. 2.9-5.1mm, żyły 0.14-0.34mm2

Kod produktu:	MUR1830330
Producent:	Murrelektronik
Numer Katalogowy:	7000-08391-0000000
Seria:	Złącza do czujników Murrelektronik

Dane techniczne

TABELA WYKONAŃ

Producent:	Murrelektronik
Seria:	Złącza do czujników Murrelektronik
Typ produktu:	Złącze rozbieralne żeńskie
Stopień ochrony:	IP67 (skręcone)
Uwagi:	linia Slimline
Zaciski:	nożowe
Wykonanie:	proste
Liczba pinów:	4P
Max. napięcie robocze:	32V AC/DC
Max. prąd roboczy na styk:	4A
Przekrój żył:	0.14-0.34mm2
Rozmiar złącza:	M8
Średnica dławienia:	2.9-5.1mm
Typ:	żeńskie
