Złącza do czujników

Złącza do czujników to elementy ułatwiające proces instalacji w aplikacjach maszyn przemysłowych, zwłaszcza w sytuacjach, w których trudno jest przewidzieć ostateczną długość wymaganego przewodu. Największą grupę złączy do czujników stanowią złącza rozbieralne, w których konstrukcja idealnie nadaje się do samodzielnego montażu. Istnieje wiele rodzajów i wymiarów złącz, które mogą być wykorzystywane w instalacjach maszyn do podłączania czujników a wybór konkretnego modelu zależy od rodzaju czujnika i wymagań aplikacji. Najbardziej popularne złącza rozbieralne to złącza okrągłe (cylindryczne). Mogą występować w wielu rozmiarach, M8, M12, M16, M23 itp., męskie (wtyki), żeńskie (gniazda), proste, kątowe i o różnej ilości pinów np. 3-pinowe, 4-pinowe, 5-pinowe, 8-pinowe, 12-to itp. Ze względu na podłączenie mogą posiadać zaciski śrubowe, nożowe IDC, Push-In, do lutowania i sprężynowe.

Zobacz jako Lista Siatka

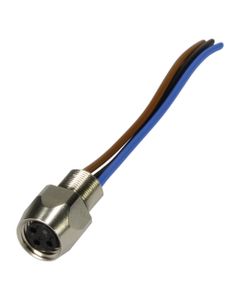

Złącze panelowe męskie M8 3P, proste, kod-A, z przewodami 0,25mm2 x 0.5m, Harting 21023576305

Kod produktu:	HRT1830310
Producent:	Harting
Numer Katalogowy:	21023576305
Seria:	Złącza panelowe Harting

Dane techniczne

TABELA WYKONAŃ

Producent:	Harting
Seria:	Złącza panelowe Harting
Typ produktu:	Złącze panelowe żeńskie
Stopień ochrony:	IP67 (skręcone)
Uwagi:	z przewodem 0.5m
Wykonanie:	proste
Kodowanie:	kod-A
Liczba pinów:	3P
Max. napięcie robocze:	30V AC/DC
Max. prąd roboczy na styk:	3A
Przekrój żył:	0.25mm2
Rozmiar złącza:	M8
Typ:	żeńskie

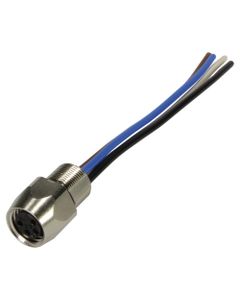

Złącze panelowe męskie M8 4P, proste, kod-A, z przewodami 0,25mm2 x 0.5m, Harting 21023576405

Kod produktu:	HRT1830320
Producent:	Harting
Numer Katalogowy:	21023576405
Seria:	Złącza panelowe Harting

Dane techniczne

TABELA WYKONAŃ

Producent:	Harting
Seria:	Złącza panelowe Harting
Typ produktu:	Złącze panelowe żeńskie
Stopień ochrony:	IP67 (skręcone)
Uwagi:	z przewodem 0.5m
Wykonanie:	proste
Kodowanie:	kod-A
Liczba pinów:	4P
Max. napięcie robocze:	30V AC/DC
Max. prąd roboczy na styk:	3A
Przekrój żył:	0.25mm2
Rozmiar złącza:	M8
Typ:	żeńskie

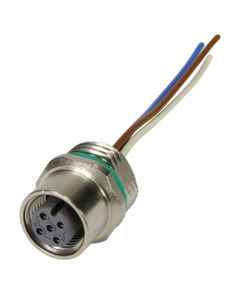

Złącze panelowe męskie M12 3P, proste, kod-A, z przewodami 0,25mm2 x 0.5m, Harting 21033176305

Kod produktu:	HRT1830330
Producent:	Harting
Numer Katalogowy:	21033176305
Seria:	Złącza panelowe Harting

Dane techniczne

TABELA WYKONAŃ

Producent:	Harting
Seria:	Złącza panelowe Harting
Typ produktu:	Złącze panelowe żeńskie
Stopień ochrony:	IP67 (skręcone)
Uwagi:	z przewodem 0.5m
Wykonanie:	proste
Kodowanie:	kod-A
Liczba pinów:	3P
Max. napięcie robocze:	250V AC/DC
Max. prąd roboczy na styk:	4A
Przekrój żył:	0.25mm2
Rozmiar złącza:	M12
Typ:	żeńskie

Złącze panelowe męskie M12 4P, proste, kod-A, z przewodami 0,25mm2 x 0.5m, Harting 21033176405

Kod produktu:	HRT1830340
Producent:	Harting
Numer Katalogowy:	21033176405
Seria:	Złącza panelowe Harting

Dane techniczne

TABELA WYKONAŃ

Producent:	Harting
Seria:	Złącza panelowe Harting
Typ produktu:	Złącze panelowe żeńskie
Stopień ochrony:	IP67 (skręcone)
Uwagi:	z przewodem 0.5m
Wykonanie:	proste
Kodowanie:	kod-A
Liczba pinów:	4P
Max. napięcie robocze:	250V AC/DC
Max. prąd roboczy na styk:	4A
Przekrój żył:	0.25mm2
Rozmiar złącza:	M12
Typ:	żeńskie

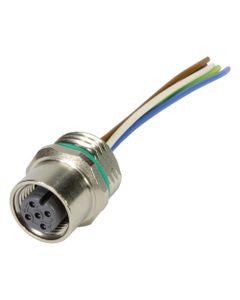

Złącze panelowe męskie M12 5P, proste, kod-A, z przewodami 0,25mm2 x 0.5m, Harting 21033176505

Kod produktu:	HRT1830350
Producent:	Harting
Numer Katalogowy:	21033176505
Seria:	Złącza panelowe Harting

Dane techniczne

TABELA WYKONAŃ

Producent:	Harting
Seria:	Złącza panelowe Harting
Typ produktu:	Złącze panelowe żeńskie
Stopień ochrony:	IP67 (skręcone)
Uwagi:	z przewodem 0.5m
Wykonanie:	proste
Kodowanie:	kod-A
Liczba pinów:	5P
Max. napięcie robocze:	60V AC/DC
Max. prąd roboczy na styk:	4A
Przekrój żył:	0.25mm2
Rozmiar złącza:	M12
Typ:	żeńskie

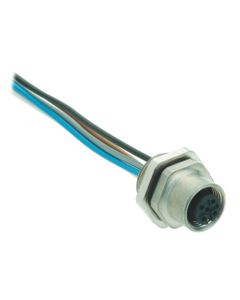

Złącze panelowe męskie M12 5P, proste, kod-A, z przewodami 0,5mm2 x 0.5m, Harting 21033112501

Kod produktu:	HRT1830360
Producent:	Harting
Numer Katalogowy:	21033112501
Seria:	Złącza panelowe Harting

Dane techniczne

TABELA WYKONAŃ

Producent:	Harting
Seria:	Złącza panelowe Harting
Typ produktu:	Złącze panelowe żeńskie
Stopień ochrony:	IP67 (skręcone)
Uwagi:	z przewodem 0.5m
Wykonanie:	proste
Kodowanie:	kod-A
Liczba pinów:	5P
Max. napięcie robocze:	60V AC/DC
Max. prąd roboczy na styk:	4A
Przekrój żył:	0.5mm2
Rozmiar złącza:	M12
Typ:	żeńskie

Złącze panelowe męskie M12 8P, proste, kod-A, z przewodami 0,25mm2 x 0.5m, Harting 21033176805

Kod produktu:	HRT1830370
Producent:	Harting
Numer Katalogowy:	21033176805
Seria:	Złącza panelowe Harting

Dane techniczne

TABELA WYKONAŃ

Producent:	Harting
Seria:	Złącza panelowe Harting
Typ produktu:	Złącze panelowe żeńskie
Stopień ochrony:	IP67 (skręcone)
Uwagi:	z przewodem 0.5m
Wykonanie:	proste
Kodowanie:	kod-A
Liczba pinów:	8P
Max. napięcie robocze:	30V AC/DC
Max. prąd roboczy na styk:	2A
Przekrój żył:	0.25mm2
Rozmiar złącza:	M12
Typ:	żeńskie

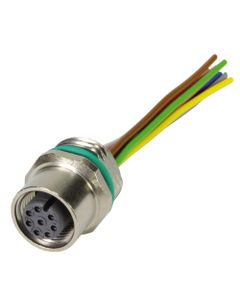

Złącze panelowe męskie M12 12P, proste, kod-A, z przewodami 0,13mm2 x 0.5m, Harting 21033532C00

Kod produktu:	HRT1830380
Producent:	Harting
Numer Katalogowy:	21033532C00
Seria:	Złącza panelowe Harting

Dane techniczne

TABELA WYKONAŃ

Producent:	Harting
Seria:	Złącza panelowe Harting
Typ produktu:	Złącze panelowe żeńskie
Stopień ochrony:	IP67 (skręcone)
Uwagi:	z przewodem 0.5m
Wykonanie:	proste
Kodowanie:	kod-A
Liczba pinów:	12P
Max. napięcie robocze:	30V AC/DC
Max. prąd roboczy na styk:	1.5A
Przekrój żył:	0.13mm2
Rozmiar złącza:	M12
Typ:	żeńskie

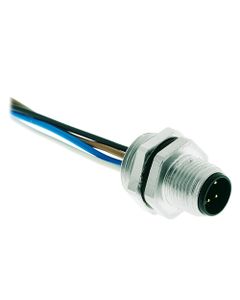

Złącze panelowe żeńskie M12 4P, proste, kod-A, z przewodami 0,5mm2 x 0.5m, Harting 21033111402

Kod produktu:	HRT1830390
Producent:	Harting
Numer Katalogowy:	21033111402
Seria:	Złącza panelowe Harting

Dane techniczne

TABELA WYKONAŃ

Producent:	Harting
Seria:	Złącza panelowe Harting
Typ produktu:	Złącze panelowe męskie
Stopień ochrony:	IP67 (skręcone)
Uwagi:	z przewodem 0.5m
Wykonanie:	proste
Kodowanie:	kod-A
Liczba pinów:	4P
Max. napięcie robocze:	250V AC/DC
Max. prąd roboczy na styk:	4A
Przekrój żył:	0.5mm2
Rozmiar złącza:	M12
Typ:	męskie

Złącze rozbieralne męskie M8 3P, proste, kod-A, zaciski nożowe, dław. 2.5-5.1mm, Harax M8-S 3P-M

Kod produktu:	HRT1830500
Producent:	Harting
Numer Katalogowy:	21021511305
Seria:	Złącza do czujników Harting

Dane techniczne

TABELA WYKONAŃ

Producent:	Harting
Seria:	Złącza do czujników Harting
Typ produktu:	Złącze rozbieralne męskie
Stopień ochrony:	IP67 (skręcone)
Zaciski:	nożowe
Wykonanie:	proste
Kodowanie:	kod-A
Liczba pinów:	3P
Max. napięcie robocze:	32V AC/DC
Max. prąd roboczy na styk:	4A
Przekrój żył:	0.14-0.34mm2
Rozmiar złącza:	M8
Średnica dławienia:	2.5-5.1mm
Typ:	męskie
