Złącza zaworowe

Złącza zaworowe to elementy służące do elektrycznego sterowania cewkami zaworów elektromagnetycznych w przemyśle. W praktyce występują często pod nazwą wtyki zaworowe czy konektory zaworowe. Stosowane są najczęściej w układach hydraulicznych i pneumatycznych maszyn, gdzie pracują w trudnych warunkach środowiskowych charakterystycznych dla przepływu medium (np. powietrze, olej czy woda). Z uwagi na panujące warunki użytkowania wymagana jest odporność na wysokie i niskie temperatury, wibracje i wilgoć.

Ze względu na budowę, złącza zaworowe występują w wersji samej wtyczki (bez przewodu), wtyczki z przewodem z wolnymi końcami lub z przewodem zakończonym złączem konektorowym.

Ze względu na typ budowy (rozstaw styków) złącza zaworowe możemy podzielić na podstawowe typy:

- złącza typu A z rastrem 18mm,

- złącza typu B z rastrem 10mm,

- złącza typu B z rastrem 11mm (standard przemysłowy)

- złącza typu C z rastrem 8mm ,

- złącza typu C z rastrem 9,4mm (standard przemysłowy)

Złącza do zaworów są kluczowym elementem w systemach automatyki przemysłowej i sterowaniu pneumatycznym czy hydraulicznym.

Złącze zaworowe z przewodem MSUD typ A 18 mm, 3+PE, LED, 24V DC, kabel 3m PUR, do wył. ciśnieniowych, Murr 7000-18121-63...

Kod produktu:	MUR1841040
Producent:	Murrelektronik
Numer Katalogowy:	7000-18121-6380300
Seria:	MSUD

Dane techniczne

TABELA WYKONAŃ

Producent:	Murrelektronik
Seria:	MSUD
Typ produktu:	Złącze zaworowe z przewodem
Napięcie znamionowe:	24V DC
Stopień ochrony:	IP67
Uwagi:	dla wyłączników ciśnieniowych
Wyposażenie:	LED
Liczba pinów:	4P
Przekrój żył:	5x0.75
Długość przewodu:	3m
Kolor przewodu:	czarny
Materiał izolacji:	PUR
Typ złącza:	typ A 18 mm
Układ biegunów:	3+PE

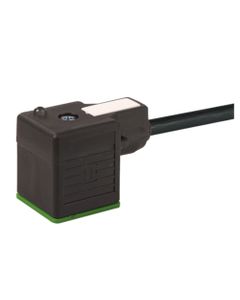

Złącze zaworowe z przewodem MSUD typ A 18 mm, 2+PE, LED + dioda Zenera, 110V AC/DC, kabel 5m PUR, Murr 7000-18041-636050...

Kod produktu:	MUR1841060
Producent:	Murrelektronik
Numer Katalogowy:	7000-18041-6360500
Seria:	MSUD

Dane techniczne

TABELA WYKONAŃ

Producent:	Murrelektronik
Seria:	MSUD
Typ produktu:	Złącze zaworowe z przewodem
Napięcie znamionowe:	110V AC/DC
Stopień ochrony:	IP67
Wyposażenie:	LED + dioda Zenera
Liczba pinów:	3P
Przekrój żył:	3x0.75
Długość przewodu:	5m
Kolor przewodu:	czarny
Materiał izolacji:	PUR
Typ złącza:	typ A 18 mm
Układ biegunów:	2+PE

Złącze zaworowe z przewodem MSUD typ A 18 mm, 2+PE, bez ukł. ochronnego, 230V AC/DC, kabel 5m PUR, Murr 7000-18081-63605...

Kod produktu:	MUR1841070
Producent:	Murrelektronik
Numer Katalogowy:	7000-18081-6360500
Seria:	MSUD

Dane techniczne

TABELA WYKONAŃ

Producent:	Murrelektronik
Seria:	MSUD
Typ produktu:	Złącze zaworowe z przewodem
Napięcie znamionowe:	230V AC/DC
Stopień ochrony:	IP67
Wyposażenie:	bez ukł. ochronnego
Liczba pinów:	3P
Przekrój żył:	3x0.75
Długość przewodu:	5m
Kolor przewodu:	czarny
Materiał izolacji:	PUR
Typ złącza:	typ A 18 mm
Układ biegunów:	2+PE

Złącze zaworowe z przewodem MSUD typ B 10 mm, 2+PE, LED + dioda Zenera, 24V AC/DC, kabel 5m PUR, Murr 7000-10021-6360500...

Kod produktu:	MUR1841150
Producent:	Murrelektronik
Numer Katalogowy:	7000-10021-6360500
Seria:	MSUD

Dane techniczne

TABELA WYKONAŃ

Producent:	Murrelektronik
Seria:	MSUD
Typ produktu:	Złącze zaworowe z przewodem
Napięcie znamionowe:	24V AC/DC
Stopień ochrony:	IP67
Wyposażenie:	LED + dioda Zenera
Liczba pinów:	3P
Przekrój żył:	3x0.75
Długość przewodu:	5m
Kolor przewodu:	czarny
Materiał izolacji:	PUR
Typ złącza:	typ B 10 mm
Układ biegunów:	2+PE

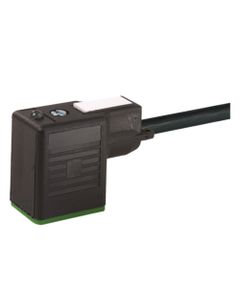

Złącze zaworowe z przewodem MSUD typ B 11 mm (BI), 2+PE, LED + dioda Zenera, 24V AC/DC, kabel 5m PUR, Murr 7000-11021-63...

Kod produktu:	MUR1841200
Producent:	Murrelektronik
Numer Katalogowy:	7000-11021-6360500
Seria:	MSUD

Dane techniczne

TABELA WYKONAŃ

Producent:	Murrelektronik
Seria:	MSUD
Typ produktu:	Złącze zaworowe z przewodem
Napięcie znamionowe:	24V AC/DC
Stopień ochrony:	IP67
Wyposażenie:	LED + dioda Zenera
Liczba pinów:	3P
Przekrój żył:	3x0.75
Długość przewodu:	5m
Kolor przewodu:	czarny
Materiał izolacji:	PUR
Typ złącza:	typ B 11 mm
Układ biegunów:	2+PE

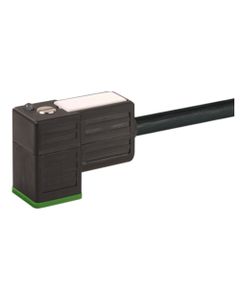

Złącze zaworowe z przewodem MSUD typ C 8 mm, 2+PE, LED + dioda Zenera, 24V AC/DC, kabel 1.5m PUR, Murr 7000-80021-636015...

Kod produktu:	MUR1841300
Producent:	Murrelektronik
Numer Katalogowy:	7000-80021-6360150
Seria:	MSUD

Dane techniczne

TABELA WYKONAŃ

Producent:	Murrelektronik
Seria:	MSUD
Typ produktu:	Złącze zaworowe z przewodem
Napięcie znamionowe:	24V AC/DC
Stopień ochrony:	IP67
Wyposażenie:	LED + dioda Zenera
Liczba pinów:	3P
Przekrój żył:	3x0.75
Długość przewodu:	1.5m
Kolor przewodu:	czarny
Materiał izolacji:	PUR
Typ złącza:	typ C 8 mm
Układ biegunów:	2+PE

Złącze zaworowe z przewodem MSUD typ C 8 mm, 2+PE, LED + dioda Zenera, 24V AC/DC, kabel 3m PUR, Murr 7000-80021-6360300...

Kod produktu:	MUR1841310
Producent:	Murrelektronik
Numer Katalogowy:	7000-80021-6360300
Seria:	MSUD

Dane techniczne

TABELA WYKONAŃ

Producent:	Murrelektronik
Seria:	MSUD
Typ produktu:	Złącze zaworowe z przewodem
Napięcie znamionowe:	24V AC/DC
Stopień ochrony:	IP67
Wyposażenie:	LED + dioda Zenera
Liczba pinów:	3P
Przekrój żył:	3x0.75
Długość przewodu:	3m
Kolor przewodu:	czarny
Materiał izolacji:	PUR
Typ złącza:	typ C 8 mm
Układ biegunów:	2+PE

Złącze zaworowe z przewodem MSUD typ C 8 mm, 2+PE, LED + dioda Zenera, 24V AC/DC, kabel 5m PUR, Murr 7000-80021-6360500...

Kod produktu:	MUR1841320
Producent:	Murrelektronik
Numer Katalogowy:	7000-80021-6360500
Seria:	MSUD

Dane techniczne

TABELA WYKONAŃ

Producent:	Murrelektronik
Seria:	MSUD
Typ produktu:	Złącze zaworowe z przewodem
Napięcie znamionowe:	24V AC/DC
Stopień ochrony:	IP67
Wyposażenie:	LED + dioda Zenera
Liczba pinów:	3P
Przekrój żył:	3x0.75
Długość przewodu:	5m
Kolor przewodu:	czarny
Materiał izolacji:	PUR
Typ złącza:	typ C 8 mm
Układ biegunów:	2+PE

Złącze zaworowe SAIB-VSA-3P/24/9/LD typ A 18 mm, 2+PE, LED + dioda Free-wheel, 24V AC/DC, PG9 IP65

Kod produktu:	WEI1840300
Producent:	Weidmuller
Numer Katalogowy:	1873120000
Seria:	SAIB

Dane techniczne

TABELA WYKONAŃ

Producent:	Weidmuller
Seria:	SAIB
Typ produktu:	Złącze zaworowe
Napięcie znamionowe:	24V AC/DC
Stopień ochrony:	IP65
Wyposażenie:	LED + dioda Free-wheel
Liczba pinów:	3P
Przekrój żył:	0.34-1.5mm
Max. prąd roboczy:	10A
Średnica przewodu:	6-8mm
Wyjście kablowe:	PG9
Typ złącza:	typ A 18 mm
Układ biegunów:	2+PE

Złącze zaworowe SAIB-VSA-3P/230/9/LD typ A 18 mm, 2+PE, LED + VDR, 230V AC/DC, PG9 IP65

Kod produktu:	WEI1840310
Producent:	Weidmuller
Numer Katalogowy:	1873110000
Seria:	SAIB

Dane techniczne

TABELA WYKONAŃ

Producent:	Weidmuller
Seria:	SAIB
Typ produktu:	Złącze zaworowe
Napięcie znamionowe:	230V AC/DC
Stopień ochrony:	IP65
Wyposażenie:	LED + VDR
Liczba pinów:	3P
Przekrój żył:	0.34-1.5mm
Max. prąd roboczy:	10A
Średnica przewodu:	6-8mm
Wyjście kablowe:	PG9
Typ złącza:	typ A 18 mm
Układ biegunów:	2+PE
