Kurtyny bezpieczeństwa i bariery fotoelektryczne

Kurtyna bezpieczeństwa to optyczna bariera bezpieczeństwa przeznaczona do ochrony osób pracujących w otoczeniu maszyn wymagających strefy ochronnej (dla zapewnienia bezpieczeństwa operatorom tych urządzeń). Emituje ona promienie świetlne w paśmie podczerwieni w postaci bariery, której przekroczenie lub przerwanie powoduje zatrzymanie maszyny lub innego urządzenia procesu technologicznego. Optyczne kurtyny bezpieczeństwa są obecnie jednym z najczęściej i najchętniej stosowanych technicznych środków ochrony pracowników w przemyśle. Ze względu na pełnione funkcje możemy je usystematyzować jako świetlne kurtyny bezpieczeństwa do: ochrony palców (rozdzielczość 14mm), ochrony dłoni (rozdzielczość 25mm) oraz ochrony ciała (rozdzielczość 45mm).

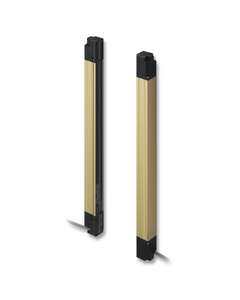

Kurtyna bezpieczeństwa SF4D-H56 (V2) typ 4, IP67, 1110mm, ochrona ręki (nadajnik+odbiornik)

Kod produktu:	PAN2161030
Producent:	Panasonic
Numer Katalogowy:	SF4D-H56
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	56
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona ręki
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	25mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	1110mm
Zasięg wykrywania:	0.2-9m lub 0.8-15m

Kurtyna bezpieczeństwa SF4D-H64 (V2) typ 4, IP67, 1270mm, ochrona ręki (nadajnik+odbiornik)

Kod produktu:	PAN2161040
Producent:	Panasonic
Numer Katalogowy:	SF4D-H64
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	64
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona ręki
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	25mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	1270mm
Zasięg wykrywania:	0.2-9m lub 0.8-15m

Kurtyna bezpieczeństwa SF4D-H72 (V2) typ 4, IP67, 1430mm, ochrona ręki (nadajnik+odbiornik)

Kod produktu:	PAN2161050
Producent:	Panasonic
Numer Katalogowy:	SF4D-H72
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	72
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona ręki
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	25mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	1430mm
Zasięg wykrywania:	0.2-9m lub 0.8-15m

Kurtyna bezpieczeństwa SF4D-H80 (V2) typ 4, IP67, 1590mm, ochrona ręki (nadajnik+odbiornik)

Kod produktu:	PAN2161060
Producent:	Panasonic
Numer Katalogowy:	SF4D-H80
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	80
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona ręki
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	25mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	1590mm
Zasięg wykrywania:	0.2-9m lub 0.8-15m

Kurtyna bezpieczeństwa SF4D-H88 (V2) typ 4, IP67, 1750mm, ochrona ręki (nadajnik+odbiornik)

Kod produktu:	PAN2161070
Producent:	Panasonic
Numer Katalogowy:	SF4D-H88
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	88
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona ręki
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	25mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	1750mm
Zasięg wykrywania:	0.2-9m lub 0.8-15m

Kurtyna bezpieczeństwa SF4D-H96 (V2) typ 4, IP67, 1910mm, ochrona ręki (nadajnik+odbiornik)

Kod produktu:	PAN2161080
Producent:	Panasonic
Numer Katalogowy:	SF4D-H96
Seria:	SF4D

Dane techniczne

TABELA WYKONAŃ

Producent:	Panasonic
Seria:	SF4D
Typ produktu:	Kurtyna świetlna bezpieczeństwa
Kategoria bezpieczeństwa:	typ 4
Liczba wiązek:	96
Materiał korpusu:	aluminum
Napięcie zasilania:	24V DC
Przyłącze:	konektor M12
Rodzaj ochrony:	ochrona ręki
Rodzaj wyjść:	OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne)
Rozdzielczość wykrywania:	25mm
Stopień ochrony:	IP67
Uwagi:	nadajnik + odbiornik
Wysokość chroniona:	1910mm
Zasięg wykrywania:	0.2-9m lub 0.8-15m
